Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: CE,FCC,RoHs
Số mô hình: LNK-HDSDI-4V1D4T
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1pair
Giá bán: USD 769~789/Pair
chi tiết đóng gói: Gói xuất khẩu tiêu chuẩn SDI Fiber Converter
Thời gian giao hàng: 1-3 ngày làm việc
Điều khoản thanh toán: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Khả năng cung cấp: 5000 cặp mỗi tháng
Đầu nối sợi: |
FC/UPC (SC, LC, ST tùy chọn) |
Mất phản xạ:: |
> 15db |
Cân bằng:: |
0-150m @3Gb/s |
Đầu nối:: |
BNC |
Khoảng cách truyền tải:: |
20km (Khoảng cách khác tùy chọn) |
Nhiệt độ hoạt động:: |
-10 55 |
Đầu vào nguồn:: |
1A@12VDC |
Đầu nối sợi: |
FC/UPC (SC, LC, ST tùy chọn) |
Mất phản xạ:: |
> 15db |
Cân bằng:: |
0-150m @3Gb/s |
Đầu nối:: |
BNC |
Khoảng cách truyền tải:: |
20km (Khoảng cách khác tùy chọn) |
Nhiệt độ hoạt động:: |
-10 55 |
Đầu vào nguồn:: |
1A@12VDC |

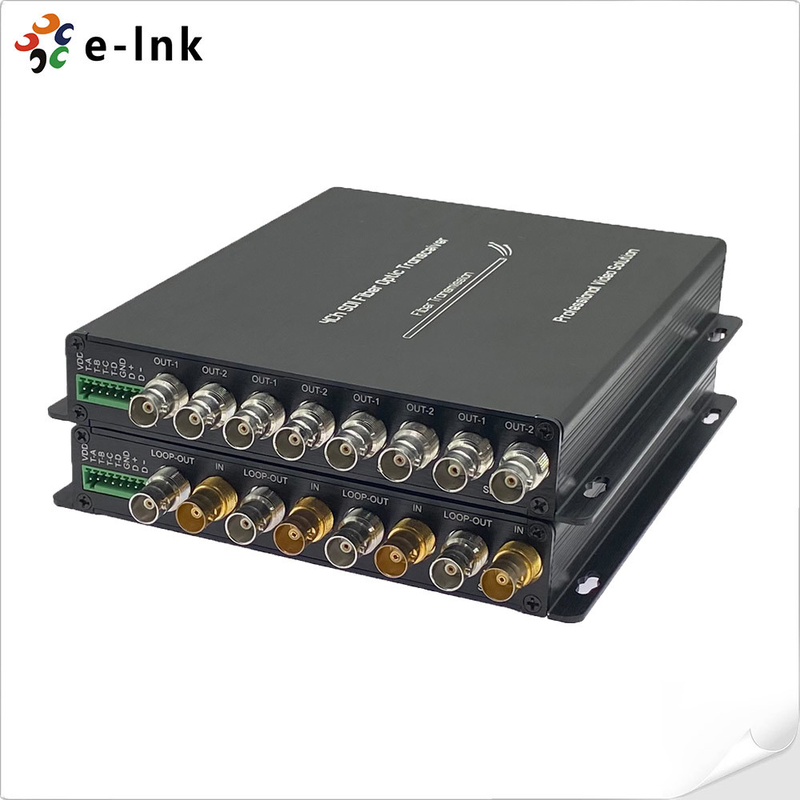

Bộ Chuyển Đổi Sợi Quang 4 Kênh Vòng Lặp 3G-SDI vớiRS485 & Tally
3G-SDI 4 KênhBộ Chuyển Đổi Sợi Quang Ưu điểm
► Truyền video 3G/HD-SDI 4 kênh qua sợi quang
► Cân bằng cáp tự động để đảm bảo tính toàn vẹn của tín hiệu
► Đồng hồ tái tạo tự động 270Mbit/s - 1.48Gbit/s-3Gbit/s
► Tương thích trực tiếp với các hệ thống camera 3G/HD-SDI và hỗ trợ đầu ra Vòng lặp 4Ch
► Truyền xa lên đến 20 km (12,5 dặm) (Khoảng cách khác Tùy chọn)
► Hỗ trợ 4Ch Tally
► Truyền phát cấp độ phát sóng không nén hoàn toàn kỹ thuật số;
► Hỗ trợ 1Ch RS485 ngược và 4Ch Tally;
► Phạm vi nhiệt độ làm việc (-10℃~+55℃)
3G-SDI 4 KênhTổng quan về Bộ Chuyển Đổi Sợi Quang
Dòng LNK-3GSDI-4V1DT hỗ trợ tín hiệu video độ nét cao tiêu chuẩn HD/3G-SDI 4 kênh và
tín hiệu RS485 và Tally được truyền qua cáp quang đơn. E-link 3G-SDI Video over Fiber
Bộ chuyển đổi bao gồm một bộ phát và một bộ thu cho tín hiệu 3G-SDI 1080P. E-link 3G-SDI Fiber
Bộ chuyển đổi có thể truyền tín hiệu Video 3G-SDI 4 kênh thông qua một sợi quang duy nhất và nó hỗ trợ Vòng lặp
đầu ra, 4Ch Tally và RS485 ngược. Chất lượng video là cấp độ phát sóng không nén. Nó’s
được sử dụng rộng rãi trong lĩnh vực phát sóng.
3G-SDI 4 KênhỨng dụng Bộ Chuyển Đổi Sợi Quang
3G-SDI 4 KênhChỉ số kỹ thuật của Bộ Chuyển Đổi Sợi Quang
| Đầu vào SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI và Telecom/Datacom |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s | |
| Số lượng đầu vào: 4 | |
| Mất phản xạ: >15DB | |
| Cân bằng: 0-150m @3Gb/s | |
| Đầu nối: BNC | |
| Quang học | Kênh: 1 |
| Loại: đơn mode | |
| Khoảng cách truyền: 20km (Khoảng cách khác Tùy chọn) | |
| Mất phản xạ: > 15dB | |
| Rung: < 0.2UI | |
| Đầu nối: FC/UPC (SC, LC, ST tùy chọn) | |
| Đầu ra SDI | Số lượng đầu ra: 4 |
| Mức tín hiệu: 800mV danh nghĩa | |
| Thời gian tăng/giảm: 200ps chỉ báo | |
| Vượt quá: < 10% biên độ | |
| Mất phản xạ: >15dB | |
| Rung: < 0.2UI | |
| Đầu nối: 75Ω BNC | |
| Dữ liệu | 1Ch RS-485 (full/half duplex) và hỗ trợ NRZ, RZI và Manchester |
| Tối đa 57600bps cho RS485 | |
| Đầu nối: Đầu cuối vít tiêu chuẩn công nghiệp | |
| 4Ch Tally: A, B, C, D | |
| Chỉ báo nguồn và môi trường | Nhiệt độ hoạt động: -10℃～＋55℃ |
| Đầu vào nguồn: 1A@12VDC | |
| EMI/RFI: đáp ứng FCC Phần 15 Loại A, tiêu chuẩn EU EMC | |
| Thời gian trung bình không gặp sự cố: >100000 giờ | |
| Định dạng video SDI hỗ trợ |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
3G-SDI 4 KênhBộ Chuyển Đổi Sợi Quang Thông tin đặt hàng
| LNK-HDSDI-4V1D4T | Video HD-SDI 4 kênh với đầu ra Vòng lặp + 1Ch RS485 ngược + 4Ch Tally, SM 20km, FC, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp |
| LNK-3GSDI-4V1D4T | Video 3G-SDI 4 kênh với đầu ra Vòng lặp + RS485 ngược + 4Ch Tally, SM 20km, FC, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp |
