Bộ chuyển đổi sợi quang SDI mini với khả năng truyền dài lên đến 80 km

Bộ chuyển đổi sợi quang SDI mini với khả năng truyền dài lên đến 80 km

Chuyển đổi sợi SDIƯu điểm:

Mỗi kênh bao gồm 8 kênh âm thanh nhúng;

- Tự động cân bằng cáp, được sử dụng cho tất cả các tốc độ dưới 3,2 Gb / s (Belden 1694A);

️ Tự động quay lại 270Mbit/s - 1.48Gbit/s - 3Gbit/s

️ Tương thích trực tiếp với các hệ thống camera HD-SDI

Khả năng truyền tải dài lên đến 80 km

️ Chuyển đổi nóng và cắm nóng;

- xử lý tất cả các mô hình bệnh lý, truyền tải cấp độ không nén hoàn toàn kỹ thuật số;

Đánh dấu trạng thái LED để theo dõi điều kiện làm việc;

️ Phạm vi động siêu quang học và không có điều chỉnh;

️ 1470 ~ 1610nm CWDM bước sóng tùy chọn;

Phạm vi nhiệt độ công nghiệp cực rộng (-20°C~+70°C), thích nghi với nhiều môi trường khác nhau;

Tổng quan

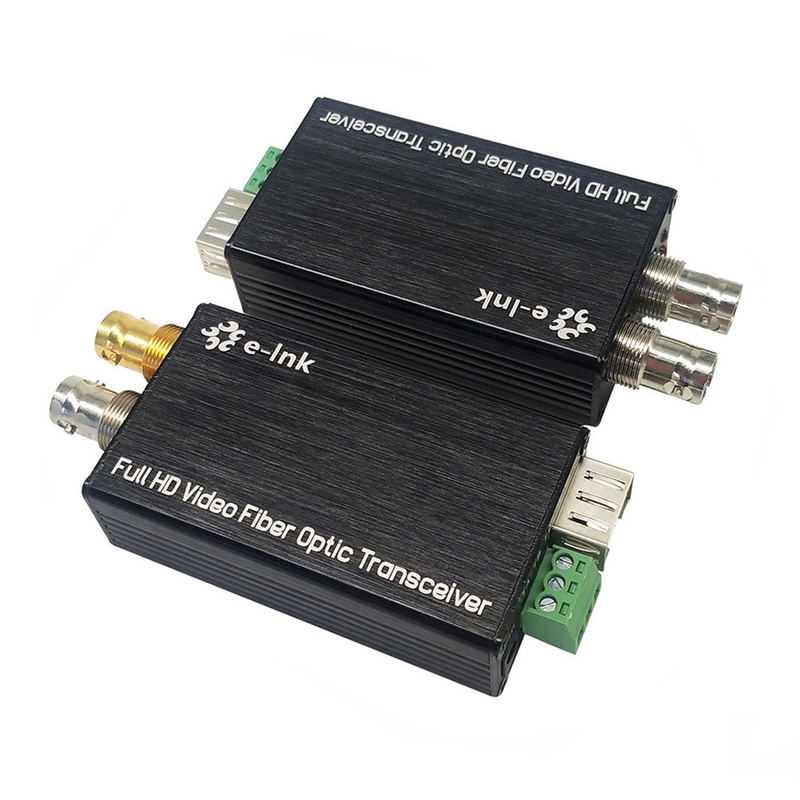

LNK-M3G-1V Series Mini-type 3G/HD-SDI Fiber Converter hỗ trợ 1 kênh 3G/HD-SDI Video (audio)

được nhúng) & Tally hoặc Reverse RS485 tín hiệu truyền qua cáp quang sợi, và theo dõi tín hiệu

E-link 3G/HD-SDI Video over Fiber Converters bao gồm một

một máy phát và một máy thu cho tín hiệu 1080P 3G/HD-SDI.

️ Kịch bản phim động vật

Các sự kiện được phát sóng trực tiếp qua sợi quang

Các mạng giám sát hiệu suất cao (không có lỗi) trong quân đội hoặc an ninh;

Hệ thống tường video lớn

Hệ thống giám sát giao thông thông minh

Hệ thống an ninh

- Giám sát công nghiệp (năng lượng, hóa học, thép, dầu mỏ, đường sắt và vv)

️ Giám sát quân sự (Khu, biên giới, lính canh, v.v.)

Đấu trường (Đối với video HD trực tiếp, truyền âm thanh)

Kích thước

Yêu cầu về điện

• DC 5 ~ 12V / 1A
• Động lực cung cấp điện dưới 100mV
• Đơn vị cung cấp điện được chọn nên phù hợp với môi trường.

Đánh giá tổng quan về giao diện và đèn LED

Hướng dẫn lắp đặt

1.Trước khi cài đặt

Kiểm tra sản phẩm khi nhận được bất kỳ thiệt hại có thể nhìn thấy được gây ra trong quá trình vận chuyển.

(1)Nội dung bao bì:

Máy phát sợi SDI x 1

Máy thu sợi SDI x 1

Bộ điều hợp điện x 2

Hướng dẫn sử dụng x 1

(2) Xin đọc kỹ hướng dẫn sử dụng trước khi lắp đặt sản phẩm.

(3) Xin đọc kỹ hướng dẫn an toàn.

(4) Không mở thiết bị;

(5) Xin lưu ý nhãn dán trên các thiết bị, T là máy phát, R là máy nhận.

2.Quy trình lắp đặt

(1) Kết nối máy phát quang và máy ảnh hoặc thiết bị đầu ra khác.

Sau đó bật thiết bị điện.

(2) Kết nối máy thu quang và màn hình. và kết nối với sợi. sau đó điện thiết bị trên.

3.TALLY hoặc Reverse RS485Kết nối:

Máy phát TALLY hoặc RS485 Kết nối đầu ra tín hiệu: (Có thể điều khiển chỉ số LED trực tiếp)

Máy thu TALLY hoặc RS485 Kết nối đầu vào tín hiệu: (Load type LED suitable for OC drive LED - driver)

Hướng dẫn trách nhiệm

• Khách hàng sẽ chịu trách nhiệm về sự mất mát nếu hoàn lại / thay thế bị hư hại trong quá trình vận chuyển.
• Vui lòng liên hệ trực tiếp với chúng tôi nếu thiết bị bị hỏng trong quá trình vận chuyển từ phía chúng tôi.
• Chúng tôi sẽ không chịu trách nhiệm về thiệt hại nếu các thiết bị bị hỏng với nguồn cung cấp điện của khách hàng.
• Vui lòng sử dụng nguồn điện theo hướng dẫn sử dụng.
• Hướng dẫn sử dụng không thể được in riêng hoặc phân phối qua internet mà không có sự cho phép của chúng tôi.
• Chúng tôi sẽ không chịu trách nhiệm cho bất kỳ ai sửa đổi hướng dẫn hoặc thêm một số tính năng sản phẩm của chúng tôi.
• Điều này có thể gây tổn thương cho các thiết bị bên ngoài khác.
• Chúng tôi sẽ sửa chữa / thay thế cho các thiết bị bị lỗi mà vẫn còn trong bảo hành.
• Xin hãy tái chế các gói thiết bị, chúng ta chỉ có một trái đất.

Chỉ số kỹ thuật

Bao gồm

Bao gồm

️ SDI Transmitter x 1

SDI Receiver x 1

️ Mô-đun SFP x 2

Hướng dẫn sử dụng

Vui lòng kiểm tra tất cả các mặt hàng được bao gồm trong hộp. Nếu có bất kỳ điều gì bị thiếu, vui lòng liên hệ với nhà cung cấp.
