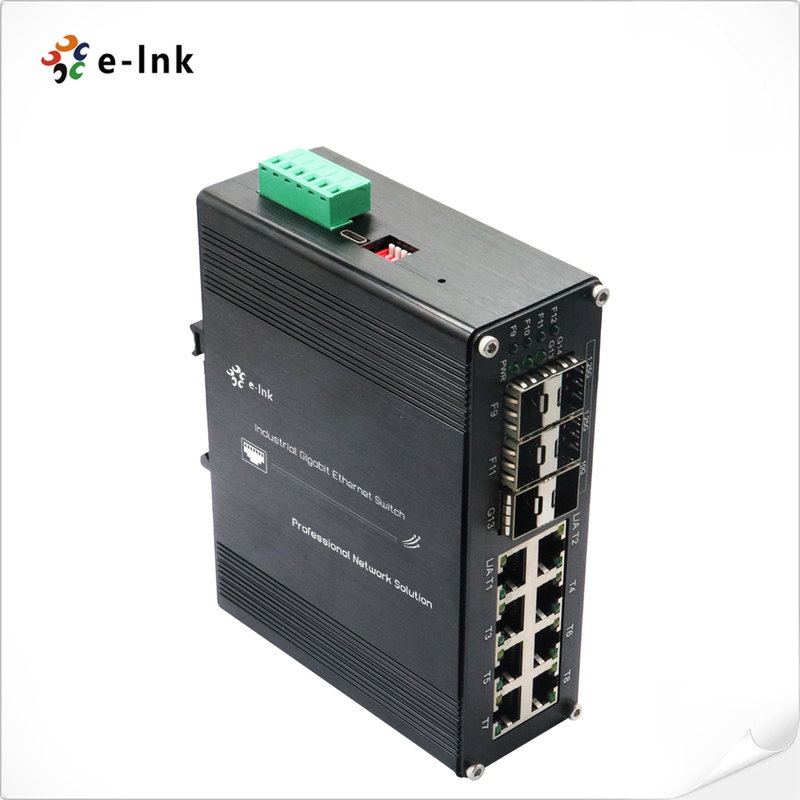

Industrial L2+ 8-Port 10/100/1000T + 4-Port 1G SFP + 2-Port 10G SFP+ Managed Ethernet Switch

Ethernet

Tiêu chuẩn:

IEEE802.3 10BASE-T

IEEE802.3u 100BASE-TX/FX

IEEE802.3ab 1000BASE-T

IEEE802.3z 1000BASE-X

IEEE802.3ae 10GBase-R

IEEE802.3p QoS

IEEE802.1d Spanning Tree

Tiếp tục&Bộ lọcĐánh Tỷ lệ:

14,880pps (10Mbps)

148,800pps (100Mbps)

1,488,000pps (1000Mbps)

1,488,000,000pps (10000Mbps)

Bộ nhớ đệm gói:

12M bit

Loại xử lý:

Lưu trữ và chuyển giao

Phạm vi băng thông nền

110Gbps

Chiều dài gói tối đa:

9K Bytes Jumbo Frame

Kích thước bảng địa chỉ:

8K Địa chỉ MAC

Giao diện

Kết nối:

8 x RJ45

RS485:

1 x RS485 (Dịch chọn)

Cổng quang:

4 x 1000X cơ sở SFP

2 x10GCơ sở-SR/LR SFP+

USB-C:

1 x USB-C (đối với quản lý)

RS485 Serial Interface (Dịch chọn)

Giao diện vật lý

Chiếc thiết bị đầu cuối vít 3 chân tiêu chuẩn công nghiệp

Loại dữ liệu

1Ch RS485 Hai chiều

Tín hiệu RS-485

Dữ liệu+, Dữ liệu-, GND

Khoảng cách dây dẫn cổng hàng loạt (bố)

1000 mét

Tỷ lệ Baud

0 ~ 800kbps

Môi trườngmỹ

Nhiệt độ hoạt động:

-40°C đến 80°C (-40°F đến 176°F)

Nhiệt độ lưu trữ:

-40°C đến 85°C (-40°F đến 185°F)

Độ ẩm tương đối:

5% đến 95% không ngưng tụ

MTBF

> 200.000 giờ

Điện và cơ khí

Năng lượng đầu vào:

12~48VDC, Năng lượng dư thừa (6 pin Terminal Block)

Tiêu thụ năng lượng:

8W Max.(PoE đang sử dụng < 240W)

Bảo vệ:

Nạp năng lượng quá tải:

Tái thiết lập tự động

Trực cực ngược:

Hiện tại

DIĐổi đổi

Chuyển đổi DIP 4 chữ sốchứcĐánh giá

DIP

Chức năng

Cài đặt

SW 1

VLAN

ON - Khả năng

OFF - Trẻ khuyết tật

SW 2

Quản lý vòng

ON - Khả năng

OFF - Trẻ khuyết tật

SW 3

Được giữ lại.

ON - Được giữ lại

OFF - Chế độ lưu trữ

SW 4

Được giữ lại.

ON - Được giữ lại

OFF - Chế độ lưu trữ

Chỉ số LED:

PWR:

Chế độ điện

Ethernet (Mỗi cổng):

Liên kết/Hoạt động

Sợi:

Cổng Gigabit SFP: F9~F12

Cổng 10G SFP+: F13, F14

Kích thước (WxDxH):

149 x114 x50 mm

Trọng lượng:

0.55Kg

Vỏ:

Nhôm Vụ án

Tùy chọn gắn:

DIN-Rail mount

Tính năng phần mềm

Giao thức sa thải

Hỗ trợ STP/RSTP/MSTP/ERPSv2, tổng hợp liên kết

Hỗ trợ đa phát

Hỗ trợ IGMP Snooping V1/V2/V3,hỗ trợ GMRP, GVMP,802.1Q

VLAN

Hỗ trợ IEEE 802.1Q 4K VLAN,hỗ trợ QINQ, Double VLAN,

Quản lý thời gian

SNTP

QOS

Chuyển hướng dựa trên luồng

Giới hạn tỷ lệ dựa trên dòng chảy
Bộ lọc gói dựa trên luồng
8*Dòng đợi đầu ra của mỗi cổng 802.1p/DSCP
Diff-Serv QoS, Nhãn ưu tiên / Nhãn chú ý
Thuật toán lập kế hoạch hàng đợi (SP, WRR, SP+WRR)

ACL

ACL phát hành dựa trên cảng

ACL dựa trên cổng và VLAN
L2 đến L4 bộ lọc gói, phù hợp với 80 byte đầu tiên của tin nhắn.
Cung cấp ACL dựa trên MAC, địa chỉ MAC đích, nguồn IP, IP đích, kiểu giao thức IP, cổng TCP/UDP, phạm vi cổng TCP/UDP và VLAN, v.v.

Bảo trì chẩn đoán

Hỗ trợ port mirroring, Syslog, Ping

Chức năng quản lý

Hỗ trợ CLI, WEB, SNMPv1/v2/v3, máy chủ Telnet để quản lý, EEE, LLDP, DHCP Server/Client ((IPv4/IPv6), Cloud/MQTT

Quản lý báo động

Hỗ trợ đầu ra báo động chuyển tiếp 1 chiều, RMON, TRAP

An ninh

Broadcast Storm Protection, HTTPS/SSLv3, AAA & RADIUS, SSH2.0

Hỗ trợ DHCP Snooping, tùy chọn 82,802.1X quyền truy cập an ninh,
Hỗ trợ quản lý phân cấp người dùng, danh sách kiểm soát truy cập ACL,
Hỗ trợ DDOS,lọc / ràng buộc MAC dựa trên cổng, lỗ đen MAC, bảo vệ nguồn IP, cô lập cổng, giới hạn tốc độ tin nhắn ARP

Tính năng Lớp 2+ tiên tiến

Quản lý IPv4/IPv6

Đường đi tĩnh

Chứng nhận theo quy định

ISO9001, CE, RoHS, FCC

EN55022:2010+AC: 2011, lớp A

EN 61000-3-2: 2006+A1: 2009+A2: 2009

EN 61000-3-3: 2013

EN55024:2010

IEC 61000-4-2: 2008 (ESD)

IEC 61000-4-3: 2010 (RS)

IEC 61000-4-4: 2012 (EFT)

IEC 61000-4-5: 2014 (Tăng cường)

IEC 61000-4-6: 2013 (CS)

IEC 61000-4-8: 2009 (PFMF)
