Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: CE,FCC,RoHs
Số mô hình: LNK-M3G-1V1D-20
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 đôi
Giá bán: negotiate
chi tiết đóng gói: Gói xuất khẩu tiêu chuẩn SDI Fiber Converter
Thời gian giao hàng: 3-6 ngày làm việc
Điều khoản thanh toán: L / C, D / A, D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp: 10000 cặp / ngày
Loại dữ liệu: |
RS485 ngược (không cần thiết) |
Nhiệt độ hoạt động: |
-40°C/85°C |
nhiệt độ lưu trữ: |
-40°C/80°C |
Tiêu thụ năng lượng: |
2 W (tối đa) |
Sức mạnh: |
5-15 VDC |
Băng thông truyền dẫn quang: |
270 MHz～12GHz |
Kích thước (LxWxH): |
80 x 40 x 20 (mm) |
Loại dữ liệu: |
RS485 ngược (không cần thiết) |
Nhiệt độ hoạt động: |
-40°C/85°C |
nhiệt độ lưu trữ: |
-40°C/80°C |
Tiêu thụ năng lượng: |
2 W (tối đa) |
Sức mạnh: |
5-15 VDC |
Băng thông truyền dẫn quang: |
270 MHz～12GHz |
Kích thước (LxWxH): |
80 x 40 x 20 (mm) |
Phạm vi nhiệt độ cực rộng (-20 °C ~ + 70 °C), thích nghi với nhiều môi trường khác nhau;
Tổng quan

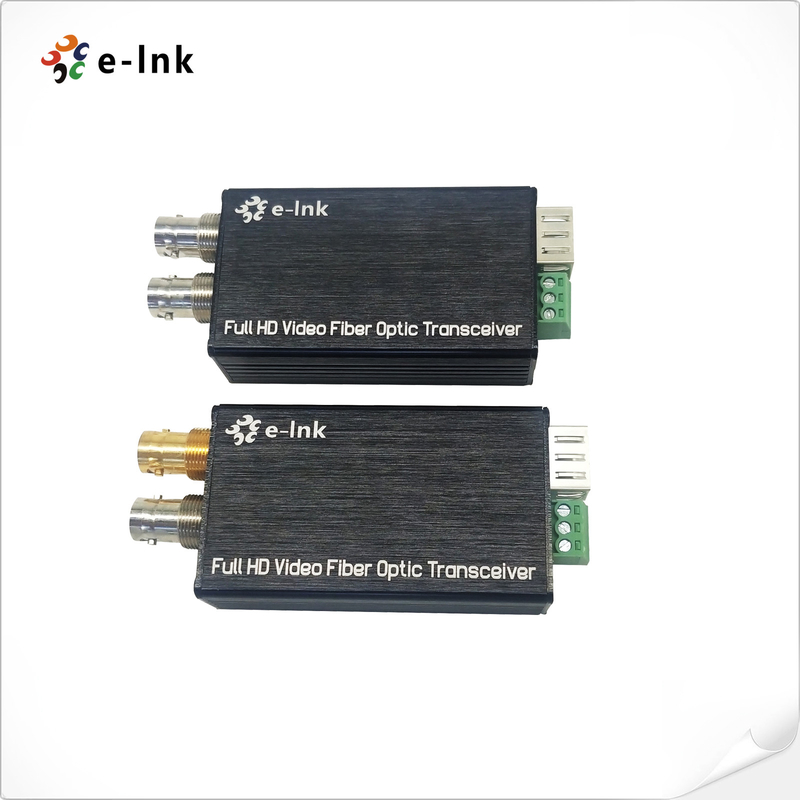

LNK-M3G-1V Series Mini-type 3G/HD-SDI Fiber Converter hỗ trợ 1 kênh 3G/HD-SDI Video
(bộ âm thanh nhúng) & Tally hoặc Reverse RS485 tín hiệu truyền qua cáp sợi quang, và theo dõi
tín hiệu cục bộ qua đầu ra vòng lặp 3G/HD-SDI. E-link 3G/HD-SDI Video over Fiber Converters bao gồm
một máy phát và một máy thu cho tín hiệu 1080P 3G/HD-SDI.
Chỉ số kỹ thuật
| Giao diện sợi quang | |
| Giao diện sợi | Simplex LC |
| Khoảng cách truyền | 550m-20Km |
| Độ dài sóng | 1310nm/1550nm |
| Video | |
| Giao diện video | BNC |
| Khống chế đầu vào/bước ra video | 75Ω |
| Điện áp đầu vào / đầu ra video | Thông thường:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Tỷ lệ bit video | Tối đa 3,2Gb/s |
| Lợi nhuận chênh lệch (10%~90% APL) | < 1% |
| Hỗ trợ định dạng SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Tiêu chuẩn SDI video | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Chế bản đồ ((3G-SDI) | |
| SMPTE424M 3Gb / s giao diện hàng loạt ((3G-SDI) | |
| Dữ liệu | |
| Giao diện vật lý | Máy trục vít tiêu chuẩn công nghiệp |
| Loại dữ liệu | Đếm hoặc đảo ngược RS485 |
| Hỗ trợ tần số/Tỷ lệ |
Tối đa 115200bps cho RS422 Tối đa 57600bps cho RS485 |
| BER | < 10 ¢9 |
| Máy điện | |
| Bộ điều hợp điện | DC 5 ~ 25V |
| Tiêu thụ năng lượng | < 5W |
| Chỉ số LED | |
| SDI | SDI video |
| T/T | Cung cấp điện |
| Máy móc | |
| Kích thước (LxWxH) | 80 x 40 x 20 mm |
| Trọng lượng | 1kg/cặp |
| Lớp vỏ | Vỏ nhôm |
| Tùy chọn gắn | Màn hình |
| Môi trường | |
| Nhiệt độ hoạt động | -20°C+70°C |
| Nhiệt độ lưu trữ | -40°C+80°C |
| Độ ẩm làm việc | 0~95% |
| MTBF | ≥100000 giờ |
Ứng dụng
Thông tin đặt hàng
| Mô hình | Mô tả |
| LNK-M3G-1V1T-MM | Chuyển đổi sợi 3G-SDI loại nhỏ với Tally và vòng lặp ra, MMF, LC Fiber Connector 500 mét, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
| LNK-M3G-1V1D-MM | Chuyển đổi sợi 3G-SDI loại mini với RS485 ngược và vòng lặp ra, MMF, LC Fiber Connector 500 mét, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
| LNK-M3G-1V1T-20 | Chuyển đổi sợi 3G-SDI loại nhỏ với Tally và vòng lặp, SMF, LC Fiber Connector 20KM, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
| LNK-M3G-1V1D-20 | Chuyển đổi sợi 3G-SDI loại nhỏ với RS485 ngược và vòng lặp ra, SMF, LC Fiber Connector 20KM, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
| LNK-M3G-1V1T-40 | Chuyển đổi sợi 3G-SDI loại nhỏ với Tally và vòng lặp, SMF, LC Fiber Connector 40KM, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
| LNK-M3G-1V1D-40 | Chuyển đổi sợi 3G-SDI loại mini với RS485 ngược và vòng lặp ra, SMF, LC Fiber Connector 40KM, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
