Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: ISO9001
Số mô hình: Dòng LNK-3G2V2BA2D1E1T1S
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 đơn vị
Giá bán: negotiable
chi tiết đóng gói: Gói tiêu chuẩn của bộ chuyển đổi cáp quang
Thời gian giao hàng: 5-10 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, Paypal
Khả năng cung cấp: 10000PCS / tháng
Cổng cáp quang: |
Đơn giản LC |
Khoảng cách truyền: |
20km |
bước sóng: |
1310nm/1490nm//1550nm |
Nguồn cấp: |
DC12V 1A |
Sự tiêu thụ năng lượng: |
<6w |
Cân nặng: |
1.1kg/cặp |
Cổng cáp quang: |
Đơn giản LC |
Khoảng cách truyền: |
20km |
bước sóng: |
1310nm/1490nm//1550nm |
Nguồn cấp: |
DC12V 1A |
Sự tiêu thụ năng lượng: |
<6w |
Cân nặng: |
1.1kg/cặp |
Bộ chuyển đổi sợi quang video 3G-SDI với âm thanh + RS422 + Ethernet + Tally + Đồng bộ ba cấp
Bộ chuyển đổi sợi quang SDIThuận lợi
1. 1Ch BIDI Video 3G-SDI + 2Ch Âm thanh tương tự lùi + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Kiểm đếm ngược + 1Ch Đồng bộ ba cấp tương tự lùi trên một sợi quang
2. Hỗ trợ tất cả các tiêu chuẩn phổ biến cho truyền tải video kỹ thuật số như SMPTE 424M, SMPTE 292M và SMPTE 259M, SMPTE 297M hoạt động ở 3G-SDI, HD-SDI, SD-SDI, ASI tương ứng
thông số kỹ thuật
| Giao diện sợi quang | |
| Giao diện sợi quang | Đơn giản LC |
| Khoảng cách truyền | 20Km |
| bước sóng | 1310nm/1490nm//1550nm |
| Video 3G-SDI | |
| giao diện video | BNC |
| Trở kháng đầu vào/đầu ra video | 75Ω |
| Điện áp đầu vào/đầu ra video | Điển hình:1Vpp, Tối thiểu 0,5Vpp, Tối đa 1,5Vpp |
| Tốc độ bit video | Tối đa 3,2Gb/giây |
| Mức chênh lệch (10%～90% APL) | <1% |
| Tiêu chuẩn video SDI | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| Ánh xạ SMPTE425M3Gb/s(3G-SDI) | |
| Giao diện nối tiếp SMPTE424M 3Gb/s (3G-SDI) | |
| Đầu vào video | 1Ch SDI IN + 1Ch SDI OUT trên TX |
| Đầu Ra Video | 1Ch SDI IN + 1Ch SDI OUT trên RX |
| âm thanh | |
| Giao diện âm thanh | Giắc cắm 3,5mm |
| Định dạng âm thanh | @48KHz |
| Đầu vào âm thanh | 1Ch Audio IN hoặc 1Ch Mic + 1Ch Audio OUT trên TX |
| Đầu ra âm thanh | 1Ch Audio IN hoặc 1Ch Mic + 1Ch Audio OUT trên RX |
| Dữ liệu nối tiếp RS422/485 | |
| giao diện vật lý | Thiết bị đầu cuối trục vít tiêu chuẩn công nghiệp |
| Loại dữ liệu | RS422/RS485 hai chiều |
| Tần suất/Tỷ lệ hỗ trợ |
tối đa.115200bps cho RS422 |
| BER | <10ˉ9 |
| Kiếm điểm | |
| Giao diện kiểm đếm | Thiết bị đầu cuối trục vít tiêu chuẩn công nghiệp |
| loại tải LED | Có thể điều khiển đèn LED trực tiếp |
| đầu vào kiểm đếm | Kiểm đếm-2+;Tally-2 - |
| đầu ra kiểm đếm | Kiểm đếm-1+;Tally-1 - |
| Ethernet | |
| Tiêu chuẩn |
IEEE 802.3 10Base-T |
| giao diện | 1 x 10/100BASE-TX RJ45 |
| Chế độ làm việc | Tự động đàm phán theo mặc định |
| Đồng bộ ba cấp analog | |
| Giao diện đồng bộ hóa | 75ΩBNC |
| Đồng bộ hóa | Analog black burst / SDTV hai cấp độ / HDTV ba cấp độ |
| Tín hiệu | Đồng bộ ba cấp analog SMPTE ST 274, ST 276 |
| mất mát trở lại | 46,5 dB đến 10 MHz |
| Đầu vào | 1Ch Sync IN + 1Ch Sync OUT trên TX |
| đầu ra | 1Ch Sync IN + 1Ch Sync OUT trên RX |
| điện | |
| Đầu vào nguồn | DC12V 1A |
| Sự tiêu thụ năng lượng | <6W |
| Cơ khí | |
| Kích thước (LxWxH) | 85x70x30mm |
| Cân nặng | 1.1kg/cặp |
| vỏ bọc | Vỏ nhôm |
| Tùy chọn gắn kết | Treo tường hoặc máy tính để bàn |
| Thuộc về môi trường | |
| Nhiệt độ làm việc | -20℃～+70℃ |
| Nhiệt độ bảo quản | -40℃～+80℃ |
| Độ ẩm làm việc | 0~95% |
| MTBF | ≥100000 giờ |
Tổng quan

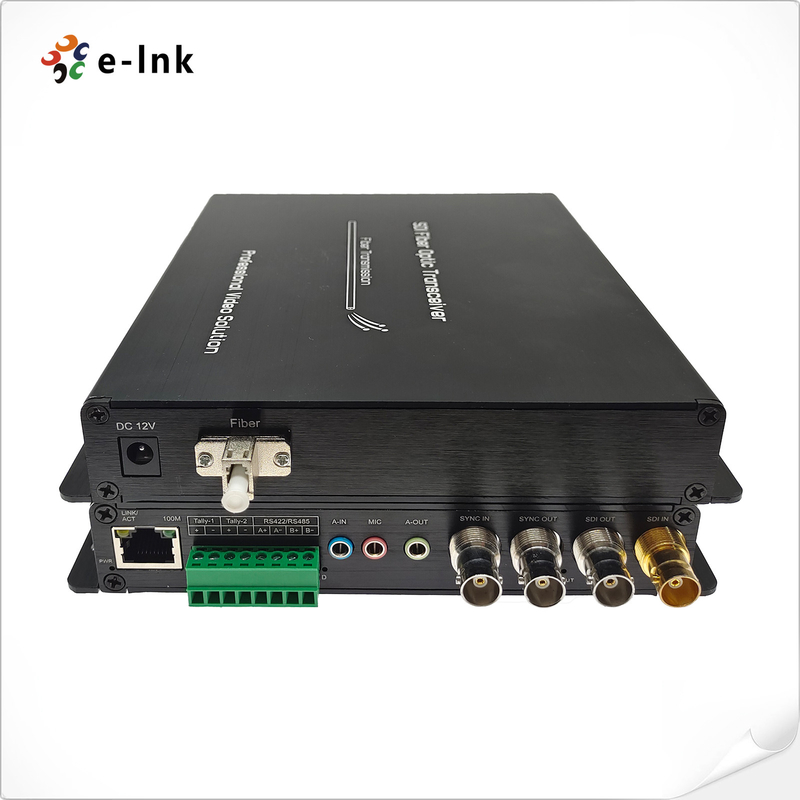

Bộ mở rộng sợi quang 3G-SDI của E-link LNK-3G2V2BA2D1E1T1S cung cấp khả năng truyền Video 1Ch BIDI 3G-SDI, Âm thanh tương tự ngược 2Ch, RS422 1Ch BIDI, Ethernet 100M 1Ch, Kiểm đếm ngược 1Ch và Đồng bộ hóa ba mức tương tự lùi 1Ch qua Bộ chuyển đổi sợi quang, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp trên cáp quang đơn mode.
Thông tin đặt hàng
| Người mẫu | Sự miêu tả |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI Video + 2Ch Âm thanh analog lùi + 1Ch BIDI RS422 + 1Ch 100M Ethernet + 1Ch Kiểm đếm ngược + 1Ch Backward Analog Tri-level Sync over Fiber Converter, SMF, LC, 20KM, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng bởi cặp |
