Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: ISO9001
Số mô hình: Dòng LNK-3GSDI-1V2BD1A
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 đơn vị
Giá bán: Có thể đàm phán
chi tiết đóng gói: Gói tiêu chuẩn của bộ chuyển đổi cáp quang
Thời gian giao hàng: 5-10 ngày làm việc
Điều khoản thanh toán: T / T, Western Union, MoneyGram, Paypal
Khả năng cung cấp: 10000PCS / tháng
Cổng sợi quang: |
Simplex LC |
Khoảng cách: |
20 nghìn triệu |
Bước sóng sợi quang: |
1310nm / 1550nm |
Nguồn điện đầu vào: |
DC 5 ~ 25V |
Kích thước sản phẩm: |
120 x 105 x 28 mm |
trọng lượng: |
1.5kg / cặp |
Cổng sợi quang: |
Simplex LC |
Khoảng cách: |
20 nghìn triệu |
Bước sóng sợi quang: |
1310nm / 1550nm |
Nguồn điện đầu vào: |
DC 5 ~ 25V |
Kích thước sản phẩm: |
120 x 105 x 28 mm |
trọng lượng: |
1.5kg / cặp |

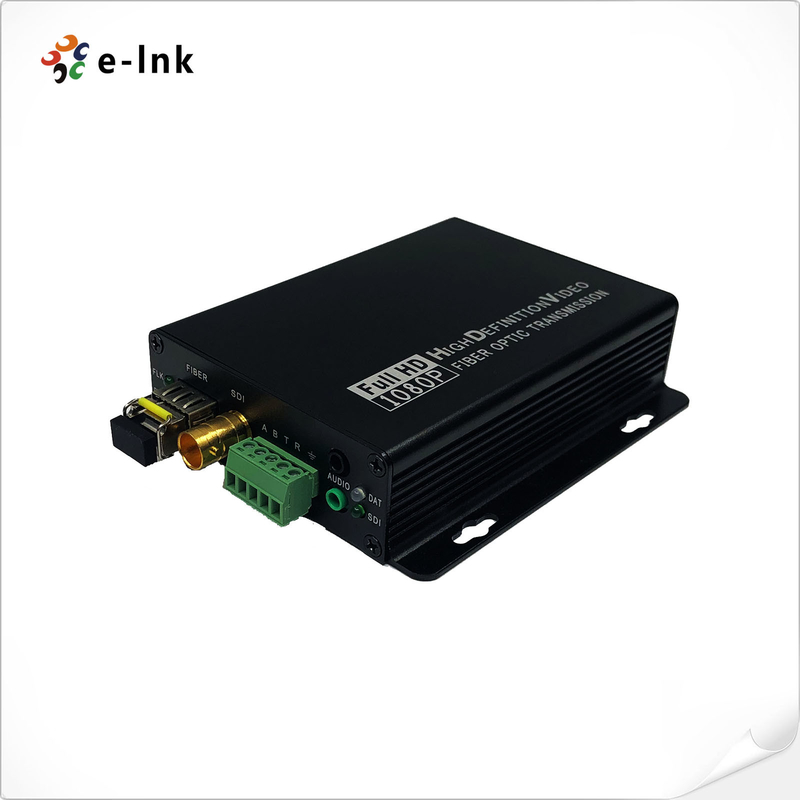

Bộ chuyển đổi cáp quang 3G-SDI với âm thanh stereo 1Ch RS485 RS232 + 1Ch
Bộ chuyển đổi sợi quang SDIThuận lợi
Tổng quan
Bộ chuyển đổi sợi quang LNK-3GSDI-1V2BD1A Series 3G / HD-SDI hỗ trợ 1 kênh 3G / HD-SDI Video (nhúng âm thanh), dữ liệu RS485 hai chiều 1 kênh, dữ liệu RS232 hai chiều 1 kênh và tín hiệu âm thanh stereo bên ngoài 1 kênh truyền qua cáp quang sợi quang.
Thông tin đặt hàng
| Người mẫu | Sự mô tả |
| LNK-3GSDI-1V2BD1A-MM-0.5 | 1Ch 3G-SDI + 1Ch Hai chiều RS485 + 1Ch RS232 + 1Ch Âm thanh nổi RS232 + 1Ch Bộ chuyển đổi âm thanh nổi qua cáp quang, Sợi quang đa chế độ, LC, 500m, bao gồm Bộ phát và Bộ thu, được sử dụng theo cặp |
| LNK-3GSDI-1V2BD1A-SM-20 | 1Ch 3G-SDI + 1Ch Hai chiều RS485 + 1Ch RS232 + 1Ch Âm thanh nổi RS232 + 1Ch Bộ chuyển đổi âm thanh nổi qua cáp quang, Sợi quang chế độ đơn, LC, 20km, bao gồm Bộ phát và Bộ thu, được sử dụng theo cặp |
Thông số kỹ thuật
| Giao diện cáp quang | |
| Giao diện sợi quang | Simplex LC |
| Khoảng cách truyền | 550m-20Km |
| Bước sóng | 1310nm / 1550nm |
| Video | |
| Giao diện video | BNC |
| Trở kháng đầu vào / đầu ra video | 75Ω |
| Điện áp đầu vào / đầu ra video | Điển hình: 1Vpp, Tối thiểu 0,5Vpp, Tối đa 1,5Vpp |
| Tỷ lệ bit video | Tối đa 3.2Gb / giây |
| Độ lợi chênh lệch (10% ～ 90% APL) | <1% |
| Hỗ trợ định dạng SDI | 625/25 PAL |
| 525 / 29,97 NTSC, 525 / 23,98 NTSC | |
| 720p50, 720p59,94 | |
| 1080i 23/24/30/50/59,94 | |
| 1080P 23,98/24/30/50/60 | |
| Chuẩn video SDI | 270Mbps (SD-SDI), 1.485Gbps / M (HD-SDI) |
| Ánh xạ SMPTE425M3Gb / s (3G-SDI) | |
| Giao diện nối tiếp SMPTE424M 3Gb / s (3G-SDI) | |
| Dữ liệu | |
| Giao diện vật lý | Thiết bị đầu cuối vít tiêu chuẩn công nghiệp |
| Loại dữ liệu | RS422 / RS485 Bi-Direction |
| Hỗ trợ tần suất / tỷ lệ |
Tối đa115200b / giây cho RS422 Tối đa57600bps cho RS485 |
| BER | <10ˉ9 |
| Âm thanh | |
| Đầu vào và đầu ra âm thanh | Âm thanh 3.5MM |
| Định dạng âm thanh | @ 48KHz |
| Điện | |
| Bộ đổi nguồn | DC 5 ~ 25V |
| Sự tiêu thụ năng lượng | <5W |
| Chỉ dẫn | |
| P / S | Nguồn cấp |
| DAT | Dữ liệu |
| Cơ khí | |
| Kích thước (LxWxH) | 120 x 105 x 28 mm |
| Trọng lượng | 1.5kg / cặp |
| Vỏ bọc | Vỏ nhôm |
| Tùy chọn gắn kết | Giá treo tường |
| Thuộc về môi trường | |
| Nhiệt độ làm việc | -20 ℃ ～ + 70 ℃ |
| Nhiệt độ bảo quản | -40 ℃ ～ + 80 ℃ |
| Độ ẩm làm việc | 0 ~ 95% |
| MTBF | ≥100000 giờ |
