Chi tiết sản phẩm
Nguồn gốc: TRUNG QUỐC
Hàng hiệu: E-link
Chứng nhận: CE
Số mô hình: LNK-M12G-1V1T1D-20
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 cặp
Giá bán: USD399/pair
chi tiết đóng gói: Bao bì thùng carton tiêu chuẩn 12G-SDI to Fiber Converter
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: L / C, T / T, Western Union, MoneyGram, Paypal
Khả năng cung cấp: 100000pair / tháng
Đầu vào: |
1 x 12G-SDI trên BNC |
Đầu ra: |
1 x 12G-SDI loop-out trên BNC, 1 x LC cáp quang |
Phạm vi độ phân giải: |
3840 * 2160 @ 60Hz |
Đặc điểm kỹ thuật cáp đầu ra: |
≤70m @ 12G SDI Belden 1694A |
Băng thông truyền dẫn quang: |
270MHz ～ 12GHz |
Quyền lực: |
5-15 VDC |
Đầu vào: |
1 x 12G-SDI trên BNC |
Đầu ra: |
1 x 12G-SDI loop-out trên BNC, 1 x LC cáp quang |
Phạm vi độ phân giải: |
3840 * 2160 @ 60Hz |
Đặc điểm kỹ thuật cáp đầu ra: |
≤70m @ 12G SDI Belden 1694A |
Băng thông truyền dẫn quang: |
270MHz ～ 12GHz |
Quyền lực: |
5-15 VDC |

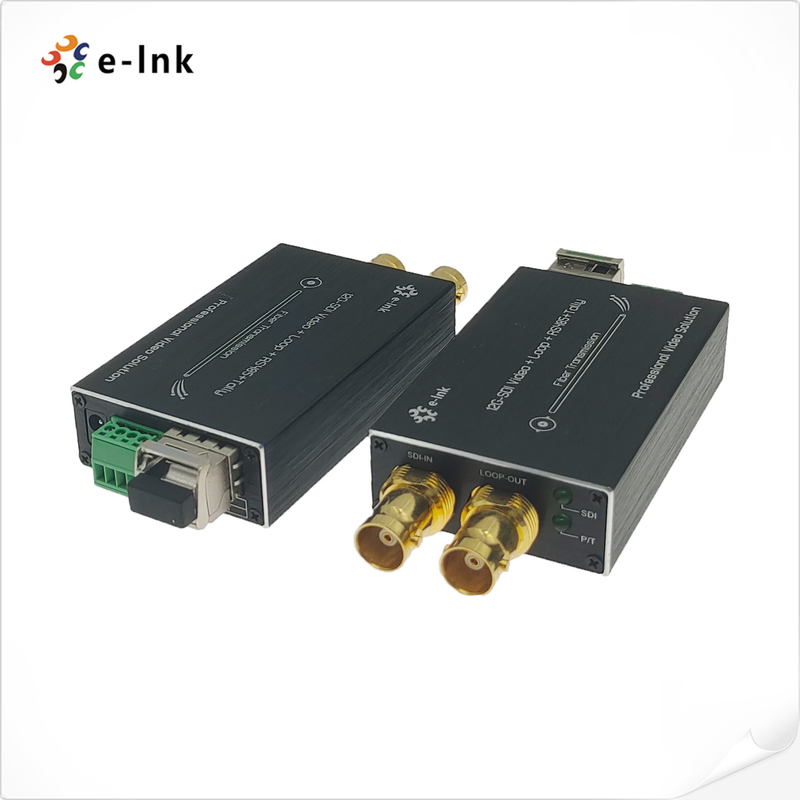

Mini 12G-SDI to Fiber Converter with TallyvàRS485
Bộ chuyển đổi 12G-SDI sang sợi quang Thuận lợi:
Mỗi kênh SDI bao gồm âm thanh 8 kênh được nhúng
Cân bằng cáp tự động để đảm bảo tính toàn vẹn của tín hiệu
Hỗ trợ ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) và ST-259(SD)
Tương thích trực tiếp với hệ thống camera 12G/6G/3G-SDI
Khả năng truyền dài ít nhất 10 km (6,2 dặm), tối đa 80 km
Hỗ trợ Tally và Backward RS485Hỗ trợ trao đổi nóng và cắm nóng
Bộ chuyển đổi 12G-SDI sang sợi quang thông số kỹ thuật
| Đầu vào SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI và Viễn thông/Datacom |
| 270Mbit/giây - 1,48Gbit/giây – 3Gbit/giây | |
| Số đầu vào: 4 | |
| Mất phản xạ: >15DB | |
| Cân bằng: 0-150m @3Gb/s | |
| Đầu nối: BNC | |
| quang học | Kênh: 1 |
| Loại: chế độ đơn | |
| Khoảng cách truyền dẫn: 20km (Khoảng cách khác Tùy chọn) | |
| Mất phản xạ: > 15dB | |
| Phối màu: < 0,2UI | |
| Đầu nối: FC/UPC (SC, LC, ST tùy chọn) | |
| Đầu ra SDI | Số đầu ra: 4 |
| Mức tín hiệu: 800mV danh nghĩa | |
| Thời gian tăng / giảm: chỉ báo 200ps | |
| Overshoot: < 10% biên độ | |
| Suy hao phản xạ: >15dB | |
| Phối màu: < 0,2UI | |
| Đầu nối: 75Ω BNC | |
| Dữ liệu | 1Ch RS-485 (song công hoàn toàn/bán song công) và hỗ trợ NRZ, RZI và Manchester |
| tối đa.57600bps cho RS485 | |
| Đầu nối: Đầu vít tiêu chuẩn công nghiệp | |
| Kiểm đếm 4Ch: A, B , C, D | |
| Định dạng video SDI hỗ trợ |
625/25PAL;525/29.97NTSC;525/23.98NTSC;720p50;720p59,94; 1080P23,98/24/30/50/60;1080i 23/24/30/50/59,94; |
Bộ chuyển đổi sợi quang 12G-SDI loại nhỏ LNK-M12G-1V1T1D sê-ri hỗ trợ Video 12G 1Ch (nhúng âm thanh), tín hiệu Tally 1Ch
và 1Ch Backward RS485 được truyền qua cáp quang và giám sát tín hiệu cục bộ qua đầu ra vòng lặp 12G.
Bộ chuyển đổi video qua sợi quang 12G của E-link bao gồm một bộ phát và một bộ thu cho
HDTV 4K*2K(3840*2160@60Hz), 1080P,1080I, 720P.
Thông tin đặt hàng
| Người mẫu | Sự mô tả |
| LNK-M12G-1V1T1D-20 | Bộ chuyển đổi sợi quang 12G-SDI loại nhỏ với Tally, Reverse RS485 và loop out, SMF, LC Fiber Connector 20KM, bao gồm Bộ phát và Bộ thu, được sử dụng theo cặp |
