Chi tiết sản phẩm
Nguồn gốc: TRUNG QUỐC
Hàng hiệu: E-link
Chứng nhận: CE
Số mô hình: LNK-3GSDI-4V1D4T
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 cặp
Giá bán: USD789/pair
chi tiết đóng gói: Bộ chuyển đổi 3G-SDI sang sợi quang Bao bì carton tiêu chuẩn
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: L / C, T / T, Western Union, MoneyGram, Paypal
Khả năng cung cấp: 10000 cặp / tháng
Đầu vào: |
4 x SDI |
Kết nối: |
FC / SC / LC / ST |
Dữ liệu: |
Max. Tối đa 57600bps for RS485 57600bps cho RS485 |
Nhiệt độ: |
-10 ℃ ～ ＋ 55 ℃ |
MTTF: |
> 100000 giờ |
Quyền lực: |
1A @ 12VDC |
Đầu vào: |
4 x SDI |
Kết nối: |
FC / SC / LC / ST |
Dữ liệu: |
Max. Tối đa 57600bps for RS485 57600bps cho RS485 |
Nhiệt độ: |
-10 ℃ ～ ＋ 55 ℃ |
MTTF: |
> 100000 giờ |
Quyền lực: |
1A @ 12VDC |

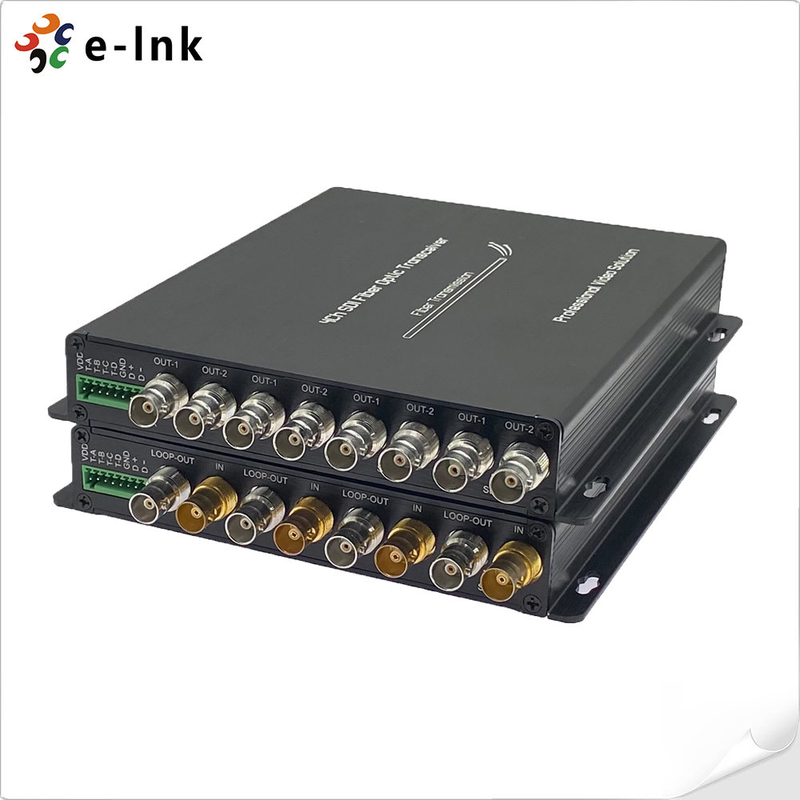

Bộ chuyển đổi quang 4 kênh 3G-SDI với RS485 & Tally
Bộ chuyển đổi 3G-SDI sang cáp quang Thuận lợi:
Truyền video 4 kênh 3G/HD-SDI qua cáp quang
Cân bằng cáp tự động để đảm bảo tính toàn vẹn của tín hiệu
Tự động tua lại 270Mbit/s - 1,48Gbit/s-3Gbit/s
Tương thích trực tiếp với hệ thống camera 3G/HD-SDI và hỗ trợ đầu ra 4Ch Loop
Đường truyền dài lên tới 20 km (12,5 dặm) (Khoảng cách khác Tùy chọn)
Hỗ trợ kiểm đếm 4Ch
Truyền cấp phát sóng không nén kỹ thuật số đầy đủ;
Hỗ trợ 1Ch lạc hậu RS485 và 4Ch Tally;
Phạm vi nhiệt độ làm việc (-10℃~+55℃)
Bộ chuyển đổi 3G-SDI sang cáp quang thông số kỹ thuật
| Đầu vào SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI và Viễn thông/Datacom |
| 270Mbit/giây - 1,48Gbit/giây – 3Gbit/giây | |
| Số đầu vào: 4 | |
| Mất phản xạ: >15DB | |
| Cân bằng: 0-150m @3Gb/s | |
| Đầu nối: BNC | |
| quang học | Kênh: 1 |
| Loại: chế độ đơn | |
| Khoảng cách truyền dẫn: 20km (Khoảng cách khác Tùy chọn) | |
| Mất phản xạ: > 15dB | |
| Phối màu: < 0,2UI | |
| Đầu nối: FC/UPC (SC, LC, ST tùy chọn) | |
| Đầu ra SDI | Số đầu ra: 4 |
| Mức tín hiệu: 800mV danh nghĩa | |
| Thời gian tăng / giảm: chỉ báo 200ps | |
| Overshoot: < 10% biên độ | |
| Suy hao phản xạ: >15dB | |
| Phối màu: < 0,2UI | |
| Đầu nối: 75Ω BNC | |
| Dữ liệu | 1Ch RS-485 (song công hoàn toàn/bán song công) và hỗ trợ NRZ, RZI và Manchester |
| tối đa.57600bps cho RS485 | |
| Đầu nối: Đầu vít tiêu chuẩn công nghiệp | |
| Kiểm đếm 4Ch: A, B , C, D | |
| Chỉ báo nguồn điện và môi trường | Nhiệt độ hoạt động: -10℃～＋55℃ |
| Nguồn vào: 1A@12VDC | |
| EMI/RFI: đáp ứng tiêu chuẩn FCC Part 15 Class A, EU EMC | |
| Thời gian trung bình không gặp sự cố: >100000 giờ | |
| Định dạng video SDI hỗ trợ |
625/25PAL;525/29.97NTSC;525/23.98NTSC;720p50;720p59,94; 1080P23,98/24/30/50/60;1080i 23/24/30/50/59,94; |
Sê-ri LNK-3GSDI-4V1DT hỗ trợ tín hiệu video độ nét cao tiêu chuẩn 4 kênh HD/3G-SDI và tín hiệu RS485 và Tally
được truyền qua một sợi cáp quang.
Thông tin đặt hàng
| LNK-HDSDI-4V1D4T | 4-Ch HD-SDI Video with Loop output + 1Ch lùi RS485 + 4Ch Tally, SM 20km, FC, gồm 1 phát & 1 thu, dùng theo cặp |
| LNK-3GSDI-4V1D4T | 4-Ch 3G-SDI Video với ngõ ra Loop + lùi RS485 + 4Ch Tally, SM 20km, FC, gồm 1 bộ phát & 1 bộ thu, dùng theo cặp |
