Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: ROHS,FCC,CE
Số mô hình: LNK-3G-1BV1T2BD2A1M
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 cặp
Giá bán: Có thể đàm phán
chi tiết đóng gói: Gói xuất khẩu tiêu chuẩn SDI Fiber Converter
Thời gian giao hàng: 5-12 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Công Đoàn Phương Tây, MoneyGram, Paypal
Khả năng cung cấp: 1000 cặp/tháng
vỏ bọc: |
Vỏ nhôm |
Tùy chọn gắn kết: |
Treo tường |
độ ẩm làm việc: |
0~95% |
MTBF: |
≥100000 giờ |
vỏ bọc: |
Vỏ nhôm |
Tùy chọn gắn kết: |
Treo tường |
độ ẩm làm việc: |
0~95% |
MTBF: |
≥100000 giờ |

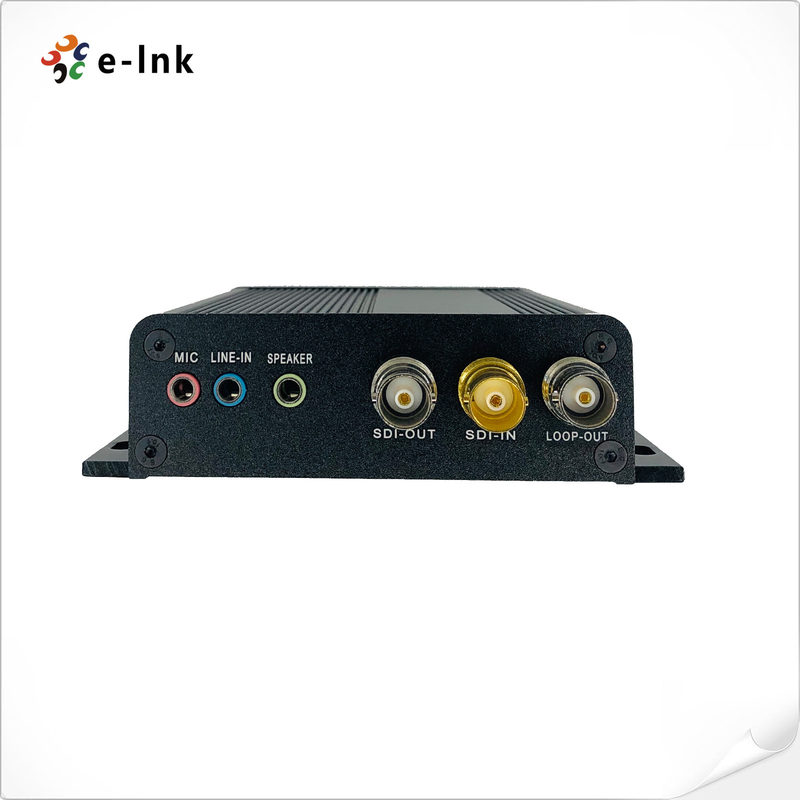

Bộ chuyển đổi âm thanh nổi RS485 RS422 hai chiều 3G SDI có vòng lặp
1Ch 3G-SDI hai chiều với Loop-out + 1Ch Tally + 2Ch hai chiều RS485 hoặc RS422 + Âm thanh nổi 2Ch + Micrô 1Chophiên bản
Bộ chuyển đổi sợi quang
► Video 3G-SDI hai chiều 1Ch với Loop-out
► Tín hiệu kiểm đếm 1Ch
► Dữ liệu RS485 hoặc RS422 hai chiều 2Ch
► Âm thanh nổi 2Ch
► Micrô 1Ch
► Tự động tua lại 270Mbit/s - 1,48Gbit/s - 3Gbit/s
► Hỗ trợ HDTV 720P, 1080I, 1080P, 1920*1080@60Hz
► Khả năng truyền xa lên đến 20km (SMF)
► Trao đổi nóng và phích cắm nóng;
► Truyền mức phát sóng không nén kỹ thuật số hoàn toàn;
phạm vi nhiệt độ cực rộng cấp công nghiệp (-20oC ~ + 70oC), có thể thích ứng với nhiều môi trường khác nhau;
Chỉ số kỹ thuật
| Giao diện sợi quang | |
| Giao diện sợi quang | Đơn giản LC |
| Khoảng cách truyền | 0-20Km |
| bước sóng | 1310nm/1550nm |
| Băng hình | |
| giao diện video | BNC |
| Trở kháng đầu vào/đầu ra video | 75Ω |
| Điện áp đầu vào/đầu ra video | Điển hình:1Vpp, Tối thiểu 0,5Vpp, Tối đa 1,5Vpp |
| Tốc độ bit video | Tối đa 3,2Gb/giây |
| Mức chênh lệch (10%～90% APL) | <1% |
| Hỗ trợ định dạng SDI | 625/25 PAL |
| 525/29,97 NTSC, 525/23,98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59,94 | |
| 1080P 23,98/24/30/50/60 | |
| Tiêu chuẩn video SDI | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| Ánh xạ SMPTE425M3Gb/s(3G-SDI) | |
| Giao diện nối tiếp SMPTE424M 3Gb/s (3G-SDI) | |
| Dữ liệu hoặc kiểm đếm | |
| giao diện vật lý | Thiết bị đầu cuối trục vít tiêu chuẩn công nghiệp |
| Loại dữ liệu | RS485 (Mặc định) hoặc RS422 (Tùy chọn), tín hiệu Tally |
| Tần suất/Tỷ lệ hỗ trợ |
tối đa.115200bps cho RS422 tối đa.57600bps cho RS485 |
| BER | <10ˉ9 |
| Âm thanh nổi hoặc Micrô | |
| Đầu vào và đầu ra âm thanh | Âm thanh 3,5MM |
| Định dạng âm thanh | @48KHz |
| điện | |
| bộ đổi nguồn | điện áp một chiều 5~25V |
| Sự tiêu thụ năng lượng | <5W |
| Chỉ dẫn | |
| P/S | Nguồn cấp |
| ĐẠT | Dữ liệu |
| Cơ khí | |
| Kích thước (LxWxH) | 120x105x28mm |
| Cân nặng | 1,5kg/cặp |
| vỏ bọc | Vỏ nhôm |
| Tùy chọn gắn kết | treo tường |
| Thuộc về môi trường | |
| Nhiệt độ làm việc | -20℃～+70℃ |
| Nhiệt độ bảo quản | -40℃～+80℃ |
| Độ ẩm làm việc | 0~95% |
| MTBF | ≥100000 giờ |
Tổng quan
Bộ chuyển đổi quang 3G/HD-SDI sê-ri LNK-3G-1BV1T2BD2A1M hỗ trợ Video 3G/HD-SDI hai chiều 1 kênh (nhúng âm thanh) với Loop-out, Tally 1 kênh, dữ liệu RS485 hoặc RS422 hai chiều 2 kênh, 2 kênh Âm thanh nổi bên ngoài và tín hiệu Micrô 1 kênh được truyền qua cáp quang.Bộ chuyển đổi video qua sợi quang 3G/HD-SDI của E-link bao gồm một bộ phát và một bộ thu cho tín hiệu 1080P 3G/HD-SDI.Loạt bộ chuyển đổi video sang cáp quang này có Hiệu suất ổn định, chất lượng hình ảnh rõ nét và Độ ổn định cao với Chỉ báo trạng thái LED trên thân thiết bị.trạng thái làm việc của các thiết bị có thể được quan sát trực quan.Một vài ứng dụng có thể có cho sản phẩm này là: Hệ thống giám sát giao thông thông minh.Hệ thống an ninh Mạng trường học Giám sát công nghiệp (Điện, Hóa, Thép, Dầu khí, Đường sắt, v.v.) Giám sát quân sự (Kho, Biên phòng, Bộ đội, v.v.) Hệ thống truyền dẫn chương trình truyền hình.Sân vận động (Dành cho video LIVE HD, truyền âm thanh).
Thông tin đặt hàng
| Người mẫu | Sự miêu tả |
| LNK-3G-1BV1T2BD2A1M | 3G-SDI hai chiều 1Ch có vòng lặp + 1Ch Tally + 2Ch hai chiều RS485 hoặc RS422 + Âm thanh nổi 2Ch + Micrô 1Ch qua Bộ chuyển đổi sợi quang, Sợi đơn chế độ, LC, 20km, bao gồm Bộ phát và Bộ thu, được sử dụng theo cặp |
