Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: ROHS,FCC,CE
Số mô hình: Dòng LNK-M3G-1V
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 cặp
Giá bán: negotiable
chi tiết đóng gói: Gói xuất khẩu tiêu chuẩn SDI Fiber Converter
Thời gian giao hàng: 5-12 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Công Đoàn Phương Tây, MoneyGram, Paypal
Khả năng cung cấp: 1000 cặp/tháng
P/T: |
Nguồn cung cấp điện |
MTBF: |
≥100000 giờ |
Kích thước: |
80x40x20mm |
Trọng lượng: |
0,8kg/cặp |
P/T: |
Nguồn cung cấp điện |
MTBF: |
≥100000 giờ |
Kích thước: |
80x40x20mm |
Trọng lượng: |
0,8kg/cặp |

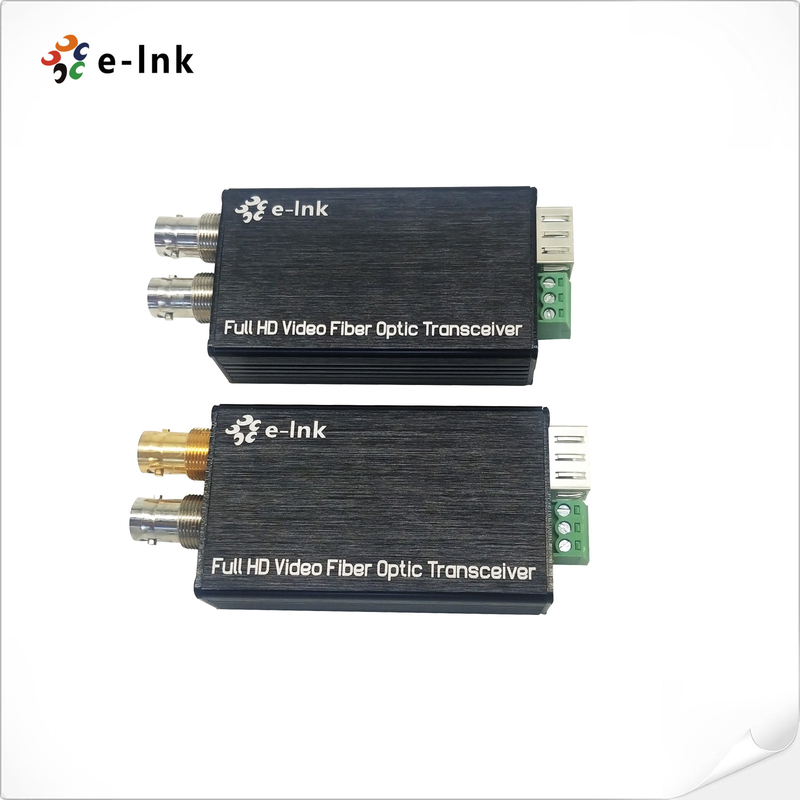

3G SDI Mini Converter Sợi quang với Tally hoặc Reverse RS485
Chuyển đổi sợi 3G-SDI kiểu mini với Tally hoặc Reverse RS485
Ưu điểm của bộ chuyển đổi SDI
Mỗi kênh bao gồm 8 kênh âm thanh nhúng;
- Tự động cân bằng cáp, được sử dụng cho tất cả các tốc độ dưới 3,2 Gb / s (Belden 1694A);
️ Tự động quay lại 270Mbit/s - 1.48Gbit/s - 3Gbit/s
️ Tương thích trực tiếp với các hệ thống camera HD-SDI
Khả năng truyền tải dài lên đến 80 km
️ Chuyển đổi nóng và cắm nóng;
- xử lý tất cả các mô hình bệnh lý, truyền tải cấp độ không nén hoàn toàn kỹ thuật số;
Đánh dấu trạng thái LED để theo dõi điều kiện làm việc;
- Phạm vi động siêu quang và không có điều chỉnh;
️ 1470 ~ 1610nm CWDM bước sóng tùy chọn;
Phạm vi nhiệt độ cực rộng (-20 °C ~ + 70 °C), thích nghi với nhiều môi trường khác nhau;
Chỉ số kỹ thuật
| Giao diện sợi quang | |
| Giao diện sợi | Simplex LC |
| Khoảng cách truyền | 550m-20Km |
| Độ dài sóng | 1310nm/1550nm |
| Video | |
| Giao diện video | BNC |
| Khống chế đầu vào/bước ra video | 75Ω |
| Điện áp đầu vào / đầu ra video | Thông thường:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Tỷ lệ bit video | Tối đa 3,2Gb/s |
| Lợi nhuận chênh lệch (10%~90% APL) | < 1% |
| Hỗ trợ định dạng SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Tiêu chuẩn SDI video | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Chế bản đồ ((3G-SDI) | |
| SMPTE424M 3Gb / s giao diện hàng loạt ((3G-SDI) | |
| Dữ liệu | |
| Giao diện vật lý | Máy trục vít tiêu chuẩn công nghiệp |
| Loại dữ liệu | Đếm hoặc đảo ngược RS485 |
| Hỗ trợ tần số/Tỷ lệ |
Tối đa 115200bps cho RS422 |
| BER | < 10 ¢9 |
| Máy điện | |
| Bộ điều hợp điện | DC 5 ~ 25V |
| Tiêu thụ năng lượng | < 5W |
| Chỉ số LED | |
| SDI | SDI video |
| T/T | Cung cấp điện |
| Máy móc | |
| Kích thước (LxWxH) | 80 x 40 x 20 mm |
| Trọng lượng | 1kg/cặp |
| Lớp vỏ | Vỏ nhôm |
| Tùy chọn gắn | Màn hình |
| Môi trường | |
| Nhiệt độ hoạt động | -20°C+70°C |
| Nhiệt độ lưu trữ | -40°C+80°C |
| Độ ẩm làm việc | 0~95% |
| MTBF | ≥100000 giờ |
Tổng quan
LNK-M3G-1V Series Mini-type 3G/HD-SDI Fiber Converter hỗ trợ 1-channel 3G/HD-SDI Video (audio embedded) & Tally hoặc Reverse RS485 tín hiệu truyền qua cáp quang,và theo dõi tín hiệu cục bộ qua đầu ra vòng lặp 3G/HD-SDI. E-link 3G / HD-SDI Video trên Fiber Converters bao gồm một máy phát và một máy thu cho tín hiệu 3G / HD-SDI 1080P.
Thông tin đặt hàng
| Mô hình | Mô tả |
| LNK-M3G-1V1T-MM | Chuyển đổi sợi 3G-SDI kiểu minivớiTally và loop out, MMF, LC Fiber Connector 500 mét, bao gồm cả máy phát và máy thu, được sử dụng bằng cặp |
| LNK-M3G-1V1D-MM | Chuyển đổi sợi 3G-SDI loại mini với RS485 ngược và vòng lặp, MMF, LC Fiber Connector 500 mét, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
| LNK-M3G-1V1T-20 | Chuyển đổi sợi 3G-SDI loại mini với Tally và vòng lặp, SMF, LC Fiber Connector 20KM, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
| LNK-M3G-1V1D-20 | Chuyển đổi sợi 3G-SDI loại nhỏ với RS485 ngược và vòng lặp ra, SMF, LC Fiber Connector 20KM, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
| LNK-M3G-1V1T-40 | Chuyển đổi sợi 3G-SDI loại nhỏ với Tally và vòng lặp, SMF, LC Fiber Connector 40KM, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
| LNK-M3G-1V1D-40 | Chuyển đổi sợi 3G-SDI loại nhỏ với RS485 ngược và vòng lặp, SMF, LC Fiber Connector 40KM, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
