Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: ROHS,FCC,CE
Số mô hình: Sê-ri LNK-3GSDI-4V1DT
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 cặp
Giá bán: negotiable
chi tiết đóng gói: Gói xuất khẩu tiêu chuẩn SDI Fiber Converter
Thời gian giao hàng: 5-12 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Công Đoàn Phương Tây, MoneyGram, Paypal
Khả năng cung cấp: 1000 cặp/tháng
Kiểu: |
chế độ đơn |
mất phản xạ: |
> 15dB |
phối màu: |
< 0,2UI |
Cân nặng: |
3kg/cặp |
Kiểu: |
chế độ đơn |
mất phản xạ: |
> 15dB |
phối màu: |
< 0,2UI |
Cân nặng: |
3kg/cặp |
Chế độ đơn 3G SDIBộ Chuyển Đổi 4 Kênh Qua Cáp Quang Với RS485 Tally
Bộ chuyển đổi quang 4 kênh 3G-SDI với RS485 & Tally
Ưu điểm của bộ chuyển đổi sợi quang SDI
► Truyền video 4 kênh 3G/HD-SDI qua cáp quang
► Cân bằng cáp tự động để đảm bảo tính toàn vẹn của tín hiệu
► Tự động tua lại 270Mbit/s - 1,48Gbit/s-3Gbit/s
► Tương thích trực tiếp với hệ thống camera 3G/HD-SDI và hỗ trợ đầu ra 4Ch Loop
► Đường truyền dài lên tới 20 km (12,5 dặm) (Khoảng cách khác Tùy chọn)
► Hỗ trợ kiểm đếm 4Ch
► Truyền mức phát sóng không nén kỹ thuật số đầy đủ;
► Hỗ trợ RS485 lùi 1Ch và Tally 4Ch;
► Phạm vi nhiệt độ làm việc (-10℃~+55℃)
Chỉ số kỹ thuật
| Đầu vào SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI và Viễn thông/Datacom |
| 270Mbit/giây - 1,48Gbit/giây – 3Gbit/giây | |
| Số đầu vào: 4 | |
| Mất phản xạ: >15DB | |
| Cân bằng: 0-150m @3Gb/s | |
| Đầu nối: BNC | |
| quang học | Kênh: 1 |
| Loại: chế độ đơn | |
| Khoảng cách truyền dẫn: 20km (Khoảng cách khác tùy chọn) | |
| Mất phản xạ: > 15dB | |
| Phối màu: < 0,2UI | |
| Đầu nối: FC/UPC (SC, LC, ST tùy chọn) | |
| Đầu ra SDI | Số đầu ra: 4 |
| Mức tín hiệu: 800mV danh nghĩa | |
| Thời gian tăng / giảm: chỉ báo 200ps | |
| Overshoot: < 10% biên độ | |
| Suy hao phản xạ: >15dB | |
| Phối màu: < 0,2UI | |
| Đầu nối: 75Ω BNC | |
| Dữ liệu | 1Ch RS-485 (song công hoàn toàn/bán song công) và hỗ trợ NRZ, RZI và Manchester |
| tối đa.57600bps cho RS485 | |
| Đầu nối: Đầu vít tiêu chuẩn công nghiệp | |
| Kiểm đếm 4Ch: A, B , C, D | |
| Chỉ báo nguồn điện và môi trường | Nhiệt độ hoạt động: -10℃～＋55℃ |
| Nguồn vào: 1A@12VDC | |
| EMI/RFI: đáp ứng tiêu chuẩn FCC Part 15 Class A, EU EMC | |
| Thời gian trung bình không gặp sự cố: >100000 giờ | |
| Định dạng video SDI hỗ trợ |
625/25PAL;525/29.97NTSC;525/23.98NTSC;720p50;720p59,94; 1080P23,98/24/30/50/60;1080i 23/24/30/50/59,94; |
Tổng quan

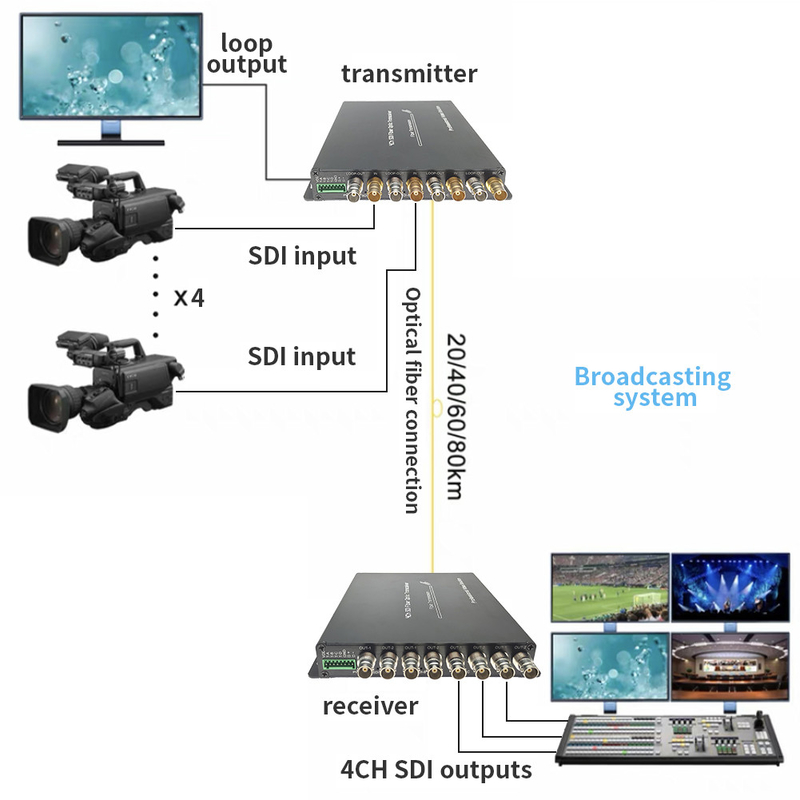

Sê-ri LNK-3GSDI-4V1DT hỗ trợ tín hiệu video độ phân giải cao tiêu chuẩn HD/3G-SDI 4 kênh và tín hiệu RS485 và Tally được truyền qua cáp quang đơn.Bộ chuyển đổi video qua sợi quang 3G-SDI của E-link bao gồm một bộ phát và một bộ thu tín hiệu 3G-SDI 1080P.Bộ chuyển đổi quang 3G-SDI của E-link có thể truyền tín hiệu Video 4-Ch 3G-SDI thông qua một sợi quang duy nhất và nó hỗ trợ đầu ra Loop, 4Ch Tally và RS485 ngược.Chất lượng video là mức phát sóng không nén.Nó được sử dụng rộng rãi trong lĩnh vực phát sóng.
Thông tin đặt hàng
| LNK-HDSDI-4V1D4T | 4-Ch HD-SDI Video with Loop output + 1Ch lùi RS485 + 4Ch Tally, SM 20km, FC, gồm 1 phát & 1 thu, dùng theo cặp |
| LNK-3GSDI-4V1D4T | 4-Ch 3G-SDI Video với ngõ ra Loop + lùi RS485 + 4Ch Tally, SM 20km, FC, gồm 1 bộ phát & 1 bộ thu, dùng theo cặp |
