Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: ROHS,FCC,CE
Số mô hình: LNK-HD-110
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 cặp
Giá bán: negotiable
chi tiết đóng gói: Gói xuất khẩu tiêu chuẩn SDI Fiber Converter
Thời gian giao hàng: 5-12 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Công Đoàn Phương Tây, MoneyGram, Paypal
Khả năng cung cấp: 1000 cặp/tháng
MTBF: |
≥100000 giờ |
Tùy chọn gắn kết: |
Treo tường |
vỏ bọc: |
Vỏ nhôm |
Cân nặng: |
0,43kg/cặp |
MTBF: |
≥100000 giờ |
Tùy chọn gắn kết: |
Treo tường |
vỏ bọc: |
Vỏ nhôm |
Cân nặng: |
0,43kg/cặp |
Bộ chuyển đổi quang SDI 270Mbit 1.48Gbit 3Gbit treo tường với vỏ nhôm
Bộ chuyển đổi 3G/HD-SDI sang cáp quang
Ưu điểm của bộ chuyển đổi sợi quang SDI
► Mỗi kênh bao gồm âm thanh 8 kênh được nhúng
► Cân bằng cáp tự động để đảm bảo tính toàn vẹn của tín hiệu
► Tự động khóa lại 270Mbit/s - 1,48Gbit/s - 3Gbit/s
► Tương thích trực tiếp với hệ thống camera HD-SDI
► Khả năng truyền dài tối thiểu 10 km (6,2 dặm), tối đa 80 km
► Đầu vào nguồn khối đầu cuối;Trao đổi nóng và phích cắm nóng;
► Truyền mức phát sóng không nén kỹ thuật số đầy đủ;
► dải động siêu quang học và không cần điều chỉnh;
► kỹ thuật WDM/CWDM/DWDM cáp quang;
► Truyền dẫn cáp quang 1000M, dễ dàng cập nhật;
► phạm vi nhiệt độ cực rộng cấp ngành (-40℃~+85℃), có thể thích ứng với nhiều môi trường khác nhau;
Chỉ số kỹ thuật
| Giao diện sợi quang | |
| Giao diện sợi quang | Đơn giản FC |
| Khoảng cách truyền | 550m-20Km |
| bước sóng | 1310nm/1550nm |
| Băng hình | |
| giao diện video | BNC |
| Trở kháng đầu vào/đầu ra video | 75Ω |
| Điện áp đầu vào/đầu ra video | Điển hình:1Vpp, Tối thiểu 0,5Vpp, Tối đa 1,5Vpp |
| Tốc độ bit video | Tối đa 3,2Gb/giây |
| Mức chênh lệch (10%～90% APL) | <1% |
| Tiêu chuẩn video SDI | 270Mbps(SD-SDI), 1.485Gbps/M(HD-SDI) |
| Ánh xạ SMPTE425M3Gb/s(3G-SDI) | |
| Giao diện nối tiếp SMPTE424M 3Gb/s (3G-SDI) | |
| Dữ liệu | |
| giao diện vật lý | Thiết bị đầu cuối trục vít tiêu chuẩn công nghiệp |
| Loại dữ liệu | RS422/RS485 Ngược Hướng |
| Tần suất/Tỷ lệ hỗ trợ |
tối đa.115200bps cho RS422 tối đa.57600bps cho RS485 |
| BER | <10ˉ9 |
| điện | |
| bộ đổi nguồn | điện áp một chiều 5~25V |
| Sự tiêu thụ năng lượng | <5W |
| Chỉ dẫn | |
| P/S | Nguồn cấp |
| ĐẠT | Dữ liệu |
| Cơ khí | |

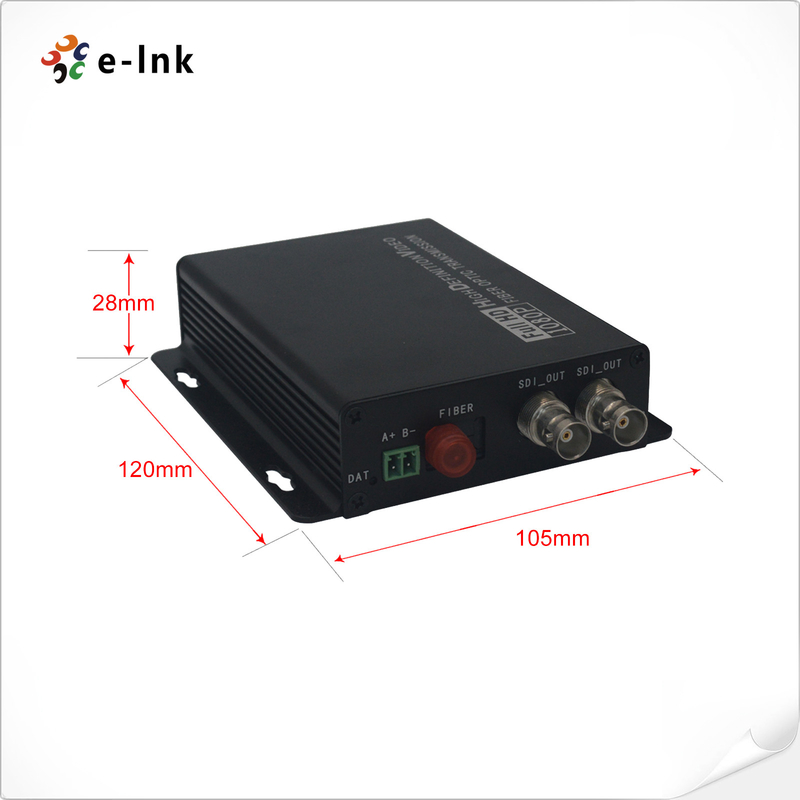

| Kích thước (LxWxH) | 120x105x28mm |
| Cân nặng | 0,43kg/cặp |
| vỏ bọc | Vỏ nhôm |
| Tùy chọn gắn kết | treo tường |
| Thuộc về môi trường | |
| Nhiệt độ làm việc | -20℃～+70℃ |
| Nhiệt độ bảo quản | -40℃～+80℃ |
| Độ ẩm làm việc | 0~95% |
| MTBF | ≥100000 giờ |
Tổng quan
Bộ chuyển đổi sợi quang 3G/HD-SDI sê-ri LNK-HD-110 & LNK-3G-110 hỗ trợ Video 3G/HD-SDI 1 kênh (nhúng âm thanh) & tín hiệu dữ liệu RS422/485 đảo ngược được truyền qua cáp quang và giám sát tín hiệu cục bộ qua đầu ra vòng lặp 3G/HD-SDI.Bộ chuyển đổi video qua sợi quang 3G/HD-SDI của E-link bao gồm một bộ phát và một bộ thu cho tín hiệu 1080P 3G/HD-SDI.
Thông tin đặt hàng
| Người mẫu | Sự miêu tả |
| LNK-HD-110-20 | Bộ chuyển đổi HD-SDI sang sợi quangvới dữ liệu đảo ngược RS422 và lặp lại, SMF, FC Fiber Connector 20KM, gồm Bộ phát và Bộ thu, dùng theo cặp |
| LNK-3G-110-20 | Bộ chuyển đổi 3G-SDI sang Fiber với dữ liệu đảo ngược RS422 và vòng lặp, SMF, FC Fiber Connector 20KM, bao gồm Bộ phát và Bộ thu, được sử dụng theo cặp |
