Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: ROHS,FCC,CE
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: negotiable
chi tiết đóng gói: gói tiêu chuẩn xuất khẩu
Thời gian giao hàng: 5-12 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Công Đoàn Phương Tây, MoneyGram
Khả năng cung cấp: 1000 chiếc / tháng
Bước sóng hoạt động (nm): |
1260～1650 |
Suy hao phản hồi tối thiểu (dB): |
55 |
Nhiệt độ hoạt động (℃): |
-5～75 |
Nhiệt độ bảo quản (℃): |
-40～85 |
Bước sóng hoạt động (nm): |
1260～1650 |
Suy hao phản hồi tối thiểu (dB): |
55 |
Nhiệt độ hoạt động (℃): |
-5～75 |
Nhiệt độ bảo quản (℃): |
-40～85 |

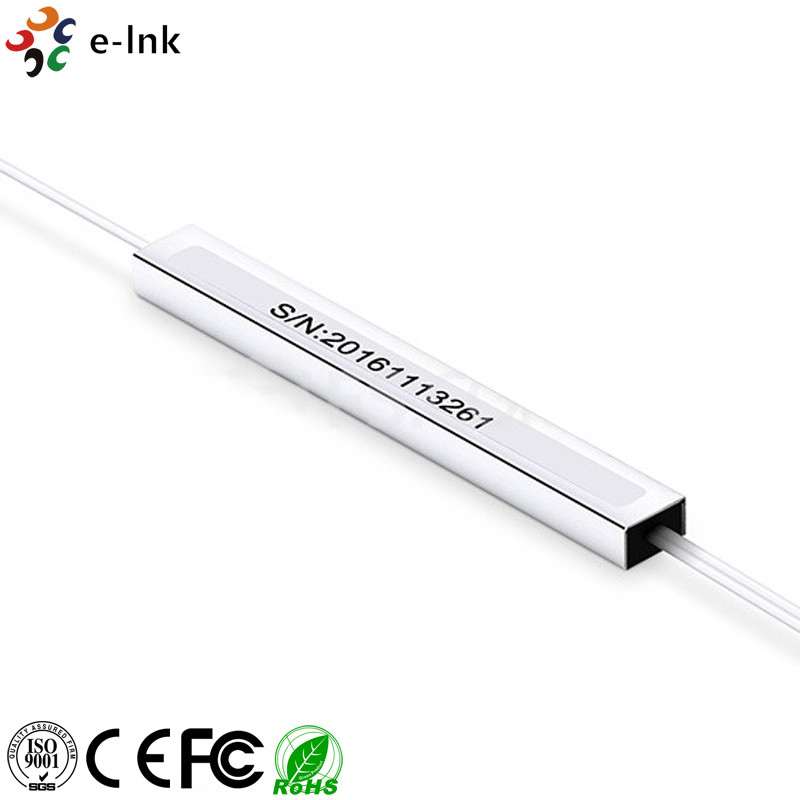

Bộ chia nguồn PDL PoE cách ly cao Mô-đun bộ chia PLC mini
Bộ chia PLC mô-đun nhỏ
Thuận lợi
1. Suy hao chèn thấp (IL)
2. Cách ly cao
3. Suy hao phụ thuộc vào phân cực thấp (PDL)
4. Thiết kế nhỏ gọn
5. Dải bước sóng hoạt động rộng
6. Tính đồng nhất giữa các kênh tốt
7. Độ tin cậy cao và độ ổn định cao
8. Tuân thủ Telcordia GR-1209-CORE-2001
9. Tuân thủ Telcordia GR-1221-CORE-1999
10. Tuân thủ YD/T-1272Q
11. Tuân thủ Q/CT-2295
12. Tuân thủ RoHS-6 (không chì)
Chỉ số kỹ thuật
| Thông số | Bộ chia PLC mô-đun nhỏ 1×N | |||||
| Bước sóng hoạt động (nm) | 1260～1650 | |||||
| Cấu hình cổng | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
| Suy hao chèn tối đa (dB) (P/S Grade) | 4.1/4.3 | 7.4/7.6 | 10,5/10,8 | 13,8/14,0 | 16.8/17.2 | 20.8/21.3 |
| Độ đồng nhất suy giảm tối đa (dB) | 0,6 | 0,7 | 0,8 | 1.2 | 1,5 | 2.0 |
| PDL tối đa (dB) | 0,2 | 0,25 | 0,35 | |||
| Suy hao phản hồi tối thiểu (dB) | 55 | |||||
| Định hướng tối thiểu (dB) | 55 | |||||
| Suy hao phụ thuộc vào bước sóng tối đa (dB) | 0,5 | 0,8 | 1.0 | |||
| Độ ổn định nhiệt độ tối đa (dB) | 0,5 | |||||
| Nhiệt độ hoạt động (℃) | -5～75 | |||||
| Nhiệt độ lưu trữ (℃) | -40～85 | |||||
| Kích thước thiết bị L×W×H (mm) | 60×7×4 | 60x12x4 | 80x20x6 | 100x40x6 | ||
| Thông số | Bộ chia PLC mô-đun nhỏ 2×N | ||||
| Bước sóng hoạt động (nm) | 1260～1650 | ||||
| Cấu hình cổng | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 |
| Suy hao chèn tối đa (dB) | 4,5 | 7,9 | 11.3 | 14.7 | 17,8 |
| Độ đồng nhất suy giảm tối đa (dB) | 0,9 | 1.0 | 1.2 | 1,5 | 1.8 |
| PDL tối đa (dB) | 0,3 | 0,35 | |||
| Suy hao phản hồi tối thiểu (dB) | 55 | ||||
| Định hướng tối thiểu (dB) | 55 | ||||
| Suy hao phụ thuộc vào bước sóng tối đa (dB) | 0,5 | 0,8 | |||
| Độ ổn định nhiệt độ tối đa (dB) | 0,5 | ||||
| Nhiệt độ hoạt động (℃) | -5～75 | ||||
| Nhiệt độ lưu trữ (℃) | -40～85 | ||||
| Kích thước thiết bị L×W×H (mm) | 60×7×4 | 60x12x4 | 100x20x6 | ||
Tổng quan
Bộ chia PLC (Planar Lightwave Circuit) mô-đun mini E-link là một loại thiết bị quản lý năng lượng quang với gói mô-đun nhỏ được chế tạo bằng công nghệ ống dẫn sóng quang silica.Nó được sử dụng rộng rãi trong các mạng PON/ODN để thực hiện phân tách công suất tín hiệu quang với tỷ lệ phân chia 1xN hoặc 2xN.E-link cung cấp một loạt bộ chia PLC mô-đun mini tùy chỉnh để đáp ứng các yêu cầu khác nhau về cấu hình cổng, loại cáp, chiều dài sợi quang, đầu nối đầu vào và đầu nối đầu ra.
