Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: CE
Số mô hình: LNK-3GSDI-4BV
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: Có thể đàm phán
chi tiết đóng gói: Bộ chuyển đổi nối tiếp sang sợi quang đa kênh công nghiệp RS-232/422/485 Bao bì carton tiêu chuẩn
Thời gian giao hàng: 7-10 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Công Đoàn Phương Tây, MoneyGram, Paypal
Khả năng cung cấp: 1000000 chiếc / tháng
Giao diện sợi quang: |
Đơn giản LC |
PWR: |
Nguồn cấp |
Kích thước (LxWxH): |
19 inch 1U (483 x 220 x 44,45mm ) |
Cân nặng: |
7kg/cặp |
MTBF: |
≥100000 giờ |
Nhiệt độ hoạt động: |
-20℃～+70℃ |
Giao diện sợi quang: |
Đơn giản LC |
PWR: |
Nguồn cấp |
Kích thước (LxWxH): |
19 inch 1U (483 x 220 x 44,45mm ) |
Cân nặng: |
7kg/cặp |
MTBF: |
≥100000 giờ |
Nhiệt độ hoạt động: |
-20℃～+70℃ |
Giao diện Simplex LC 4 kênh 3G SDI qua bộ chuyển đổi sợi quang
Bộ chuyển đổi quang 3G-SDI hai chiều 4 kênh
Thuận lợi:

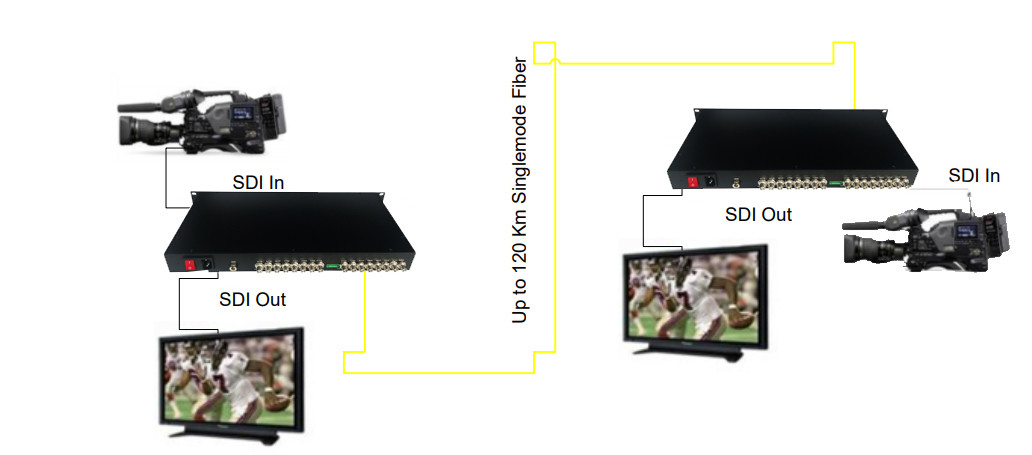

► Truyền video 3G-SDI 4 kênh hai chiều qua cáp quang
► Cân bằng cáp tự động để đảm bảo tính toàn vẹn của tín hiệu
► Tự động tái xung nhịp 270Mbit/s - 1,48Gbit/s - 3Gbit/s
► Tương thích trực tiếp với hệ thống camera 3G-SDI và hỗ trợ giao thức dữ liệu Reverse RS-485
► Khả năng truyền dài tối thiểu 10 km (6,2 dặm), tối đa 120 km
► Đầu vào nguồn khối đầu cuối cho ứng dụng công nghiệp
► Hỗ trợ trao đổi nóng và cắm nóng
► Truyền mức phát sóng không nén kỹ thuật số đầy đủ;
► dải động siêu quang học và không cần điều chỉnh trước khi sử dụng;
► kỹ thuật WDM/CWDM/DWDM cáp quang;
► phạm vi nhiệt độ cực rộng cấp ngành (-40℃~+85℃), có thể thích ứng với nhiều môi trường khác nhau;
Chỉ số kỹ thuật
| Giao diện sợi quang | |
| Giao diện sợi quang | Đơn giản LC |
| Khoảng cách truyền | 550m-20Km |
| bước sóng | 1310nm/1550nm |
| Băng hình | |
| giao diện video | BNC |
| Trở kháng đầu vào/đầu ra video | 75Ω |
| Điện áp đầu vào/đầu ra video | Điển hình:1Vpp, Tối thiểu 0,5Vpp, Tối đa 1,5Vpp |
| Tốc độ bit video | Tối đa 3,2Gb/giây |
| Mức chênh lệch (10%～90% APL) | <1% |
| Hỗ trợ định dạng SDI | 625/25 Pal |
| 525/29,97 NTSC, 525/23,98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59,94 | |
| 1080P 23,98/24/30/50/60 | |
| Tiêu chuẩn video SDI | 270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
| Ánh xạ SMPTE425M3Gb/s(3G-SDI) | |
| Giao diện nối tiếp SMPTE424M 3Gb/s (3G-SDI) | |
| Dữ liệu | |
| giao diện vật lý | Thiết bị đầu cuối trục vít tiêu chuẩn công nghiệp |
| Loại dữ liệu | Đảo ngược RS485 |
| Tần suất/Tỷ lệ hỗ trợ | tối đa.57600bps cho RS485 |
| BER | <10ˉ9 |
| điện | |
| bộ đổi nguồn | điện áp xoay chiều 110~220V |
| Sự tiêu thụ năng lượng | <15W |
| Chỉ dẫn | |
| SDI A/B/C/D/E/F/G/H | video SDI |
| PWR | Nguồn cấp |
| Cơ khí | |
| Kích thước (LxWxH) | 19 inch 1U (483 x 220 x 44,45mm ) |
| Cân nặng | 7kg/cặp |
| vỏ bọc | Vỏ nhôm |
| Tùy chọn gắn kết | giá đỡ |
| Thuộc về môi trường | |
| Nhiệt độ làm việc | -20℃～+70℃ |
| Nhiệt độ bảo quản | -40℃～+80℃ |
| Độ ẩm làm việc | 0~95% |
| MTBF | ≥100000 giờ |
Tổng quan
Sê-ri LNK-3GSDI-4BV hỗ trợ tín hiệu video độ phân giải cao tiêu chuẩn 3G-SDI hai chiều được truyền qua cáp quang đơn và giám sát tín hiệu cục bộ qua đầu ra vòng lặp 3G/HD-SDI.Bộ chuyển đổi video qua sợi quang 3G-SDI của E-link bao gồm một bộ phát và một bộ thu tín hiệu 3G-SDI 1080P.Bộ chuyển đổi sợi quang 3G-SDI của E-link có thể truyền đồng thời Video 3G-SDI hai chiều 4-Ch, dữ liệu RS-485 đảo ngược 1-Ch, tín hiệu qua một sợi quang đơn.Chất lượng video đạt tiêu chuẩn phát sóng, chất lượng âm thanh đạt mức CD hỗ trợ định dạng truyền dữ liệu Reverse RS-485.
Thông tin đặt hàng
| Người mẫu | Sự miêu tả |
| LNK-3GSDI-4BV | Video 3G-SDI hai chiều 4 kênh có loop-out, 20km, SM, FC, gồm 1 bộ phát & 1 bộ thu, dùng theo cặp |
| LNK-3GSDI-4BV1R | Video SDI hai chiều 4-Ch với vòng lặp + Dữ liệu ngược 1-Ch RS485, 20km, SM, FC, bao gồm 1 bộ phát & 1 bộ thu, sử dụng theo cặp |
