Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: CE
Số mô hình: LN K-MIDI
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 cái
Giá bán: negotiable
chi tiết đóng gói: Bộ chuyển đổi nối tiếp sang sợi quang đa kênh công nghiệp RS-232/422/485 Bao bì carton tiêu chuẩn
Thời gian giao hàng: 7-10 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Công Đoàn Phương Tây, MoneyGram, Paypal
Khả năng cung cấp: 1000000 chiếc / tháng
Nhiệt độ lưu trữ: |
-40°C đến 85°C |
Kích thước (LxWxH): |
172mm*167mm*45mm (Dài x Rộng x Cao) |
Cân nặng: |
4kg |
Nhiệt độ hoạt động: |
-10°C đến +75°C |
Nhiệt độ lưu trữ: |
-40°C đến 85°C |
Kích thước (LxWxH): |
172mm*167mm*45mm (Dài x Rộng x Cao) |
Cân nặng: |
4kg |
Nhiệt độ hoạt động: |
-10°C đến +75°C |

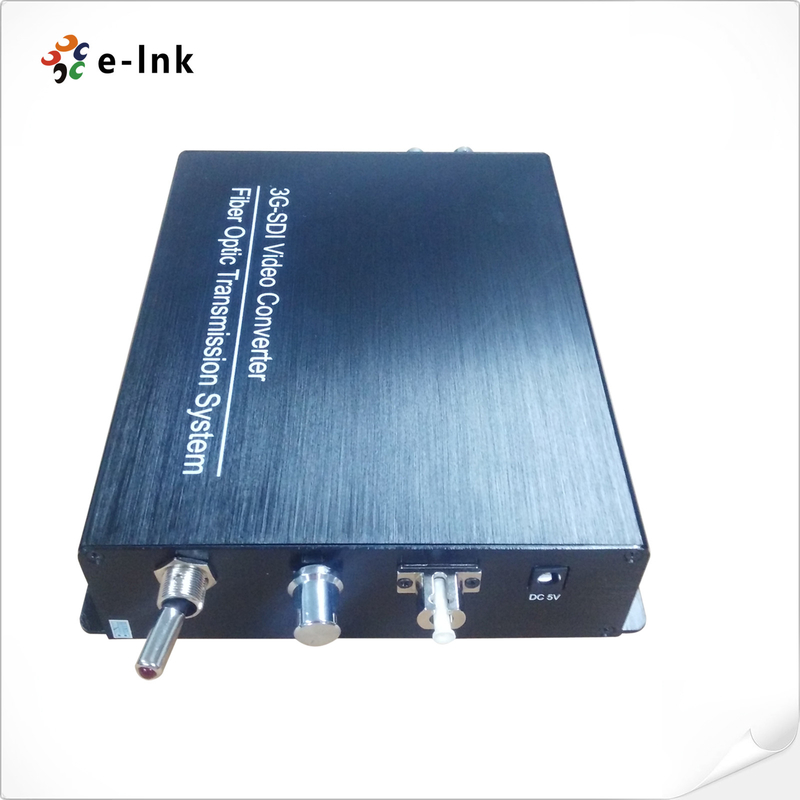

Bộ mở rộng sợi quang 3G SD SDI RS232 RS422 RS485 Liên lạc kiểm đếm Ethernet âm thanh
3G/HD/SD-SDI, RS422, Âm thanh, Ethernet, Tally, Intercom & Quay lại Video qua Bộ ghép kênh sợi quang
Thuận lợi:
► Hỗ trợ tốc độ dữ liệu SMPTE 3G, HD và SD-SDI
► Xử lý tất cả các mẫu bệnh lý
► Cân bằng cáp tự động để đảm bảo tính toàn vẹn của tín hiệu
► Với Remote & Tally & Audio (Intercom) & Quay lại video
► Ethernet 10/100
► Cân bằng cáp tự động để đảm bảo tính toàn vẹn của tín hiệu
► Tự động khóa lại 270Mbit/s - 1,48Gbit/s - 3Gbit/s
► Hỗ trợ loại tín hiệu: 270Mbit/s đến 3Gbit/s theo chuẩn SMPTE 424M, SMPTE 292M và SMPTE 259M, DVB-ASI
► Tương thích trực tiếp với hệ thống camera 3G/HD/SD-SDI và hỗ trợ các giao thức dữ liệu RS-232, RS-422 và RS-485
► 10+Km trên cáp quang đơn mode hoặc 300m trên cáp quang đa mode
► Đầu vào nguồn khối đầu cuối, trao đổi nóng và cắm nóng
► Nhiệt độ hoạt động cấp công nghiệp từ -10℃ đến 75℃, được áp dụng cho các môi trường làm việc khác nhau
Chỉ số kỹ thuật
| Thông số kỹ thuật chung | |
| Nhiệt độ làm việc | -10°C đến +75°C |
| Nhiệt độ lưu trữ | -40°C đến 85°C |
| độ ẩm | 0 ~ 95% (không ngưng tụ) |
| nguồn điện đầu vào | DC5V 3A |
| Sự tiêu thụ năng lượng | 15W |
| Khối lượng tịnh | 4kg |
| kích thước ngoại hình | 172mm*167mm*45mm (Dài x Rộng x Cao) |
| Cáp quang | |
| bước sóng | 1310nm / 1550nm / CWDM |
| Công suất ra | -6~-1dBm |
| độ nhạy Rx | <-18dBm |
| Khoảng cách truyền | Sợi SM 10+km , sợi MM 300m |
| đầu nối quang | Dal LC /FC/ST/SC/MX/ Lemo/Neutrino (tùy chọn) |
| Đầu vào/đầu ra SDI | |
| định dạng tín hiệu | SMPTE 424M, SMPTE 292M, SMPTE 259M |
| tốc độ dữ liệu | 270Mbit/giây - 1,48Gbit/giây - 3Gbit/giây |
| Cân bằng cáp | Cáp tự động EQ (cáp Bel den 1694A) |
| 250m @ 270Mbit/s, 140m @ 1,5Gbit/s, 80m @ 3Gbit/s | |
| giao diện SDI | BNC 75 Ôm |
| liên lạc nội bộ | |
| Bộ chuyển đổi quang máy ảnh | |
| giao diện | 4pin XLR(Nam) /5pin XLR(Nữ)/ Giắc cắm tai nghe 3.5mm |
| Cái mic cờ rô | Đầu vào micrô có tắt tiếng và tắt tiếng trước |
| Tai nghe | với âm lượng tăng hoặc giảm |
| âm thanh | Cân bằng hoặc mất cân bằng cấp dòng |
| Kiếm điểm | |
| Bộ chuyển đổi quang máy ảnh | |
| giao diện | Đầu không khí 4pin hoặc XLR mini 3pin |
| đầu ra | Tiếp điểm khô hoặc ướt +12V |
| Bật: ngắn hoặc +12V | |
| Tắt: mở hoặc 0V | |
| Điều khiển từ xa | |
| giao diện | Khối nhà ga tiêu chuẩn công nghiệp |
| Dữ liệu | RS422 /RS232/RS485 |
| Ethernet | |
| Hải cảng | Đầu nối 10/100 Base-T, RJ-45 |
| chế độ làm việc | Song công hoàn toàn/bán song công |
| Tốc độ dữ liệu | Ethernet 10 M bps & 100 M bps (Tự động thích ứng) |
Tổng quan
Sê-ri LN K-MIDI cho phép bạn truyền 3G, HD hoặc SD-SDI theo SMPTE 424M-2006, 292 và 259 với khả năng truyền 10/100 Base-T Ethernet RS422, Audio, Ethernet, Tally, Intercom & Return Video qua chế độ đơn hoặc sợi đa chế độ.Tất cả các kênh dữ liệu có sẵn đồng thời.Hệ thống truyền tín hiệu 3G/HD-SDI từ máy ảnh đến Trạm cơ sở và video quay lại (3G/HD-SDI), Dữ liệu điều khiển từ xa, khóa gen, liên lạc nội bộ, kiểm đếm, âm thanh và Ethernet 10/100M cũng được cung cấp.Hệ thống đặt tất cả các tín hiệu cần thiết cho quá trình sản xuất 3G/HD-SDI nhiều camera vào cáp quang SM/MM chiến thuật hoặc SMPTE, đảm bảo khả năng kết nối mạnh mẽ, không gặp sự cố trên mọi studio hoặc quá trình sản xuất từ xa.
