Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Chứng nhận: CE, RoHS, FCC
Số mô hình: LNK-AA7DM3-10
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1PCS
Giá bán: negotiable
Packaging Details: Active Optical Cable Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
Tên sản phẩm: |
Cáp quang chủ động 100G |
Tốc độ dữ liệu: |
10/25/40/100G |
loại cáp: |
Cáp AOC |
màu cáp: |
Xanh |
loại trình kết nối: |
QSFP28 đến QSFP28 |
Chiều dài cáp: |
10 mét |
Chất liệu áo khoác cáp: |
PVC |
Nhiệt độ hoạt động: |
-5~75°C |
Tên sản phẩm: |
Cáp quang chủ động 100G |
Tốc độ dữ liệu: |
10/25/40/100G |
loại cáp: |
Cáp AOC |
màu cáp: |
Xanh |
loại trình kết nối: |
QSFP28 đến QSFP28 |
Chiều dài cáp: |
10 mét |
Chất liệu áo khoác cáp: |
PVC |
Nhiệt độ hoạt động: |
-5~75°C |

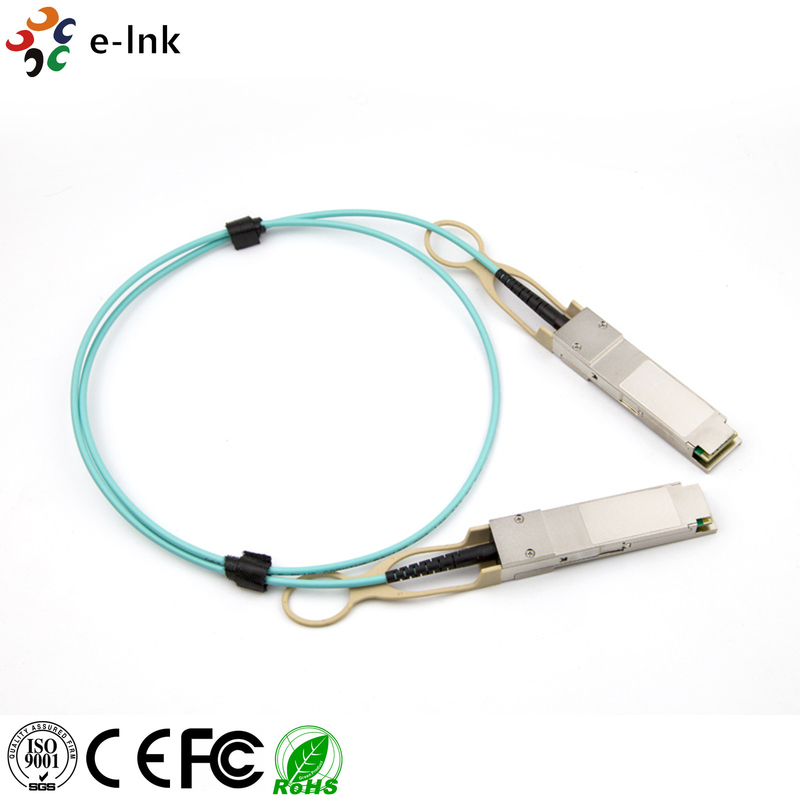

E-link’s LNK-AA7DM3-XXX series are active optical cables (AOC) that allows bi-directional 100Gbps transmission suitable for high performance computing (HPC) clustering and other high-throughput data network, với những lợi thế như tốc độ cao, mật độ cao, độ trễ thấp, tiêu thụ năng lượng thấp và trọng lượng nhẹ.
Quad Small Form-factor Pluggable (QSFP) là một loại kết nối điện có hồ sơ thấp và tiêu thụ điện thấp. Nó phù hợp với 40GBASE-SR4, QDR,DDR,SDR (Infiniband).Nó hỗ trợ một liên kết song song hai chiều với 10.3125Gb/s mỗi làn, x4 kênh. và đầu nối này có khả năng đạt tới 100m. nó cũng đi kèm với gói đa chế độ sợi mảng, 850nm VCSEL bốn mảng,PIN diode bốn mảng và giao diện quản lý I2C, làm việc từ 0 đến 70 độ nhiệt độ và yêu cầu điện áp 3.3V.Nó được thiết kế để kết nối điện 38 pin để cung cấp sự tiện lợi và linh hoạt trong kết nối các ứng dụng.
Các giá trị này đại diện cho ngưỡng thiệt hại của module.Căng thẳng vượt quá bất kỳ Nồng độ tối đa tuyệt đối nào có thể gây ra thiệt hại thảm khốc ngay lập tức cho mô-đun ngay cả khi tất cả các tham số khác nằm trong điều kiện hoạt động khuyến cáo.
Bảng 1 Tỷ lệ tối đa tuyệt đối
| Parameter | Điều kiện | Khoảng phút | Tối đa | Đơn vị |
| Điện áp cung cấp điện tại 3.3V | - 0.5 | 3.75 | V | |
| Điện áp trên I/O pad | - 0.5 | VDD+0.5 | V | |
| Biến đổi Input Swing | 1.5 | Vpp | ||
| Nhiệt độ lưu trữ | Không ngưng tụ | -40 | 85 | Celsus |
| Phạm vi nhiệt độ vỏ chạy điện | Không ngưng tụ | - 5 | 70 | Celsus |
| Độ ẩm tương đối | 5 | 85 | % | |
| Điện áp xả tĩnh trên chân tốc độ cao | Mô hình cơ thể con người | 500 | V | |
| Điện áp xả tĩnh trên các chân khác | Mô hình cơ thể con người | 2000 | V | |
| Thả không khí vào vỏ QSFP | Kiểm tra tiêu chí B EN61000-4-2 | 15 | kV | |
| Thả tiếp xúc đến vỏ QSFP | Kiểm tra tiêu chí B EN61000-4-2 | 8 | kV |
Bảng 2 Điều kiện vận hành khuyến nghị
| Parameter | Điều kiện | Khoảng phút | Nhập. | Tối đa | Đơn vị |
| Tỷ lệ dữ liệu trên mỗi làn đường | Mã 8B/10BC, mã 64B/66B | 1 | 26 | Gbps | |
| 3.3V Điện áp cung cấp | 3.13 | 3.3 | 3.47 | V | |
| Tiếng ồn nguồn điện bao gồm sóng | 1kHz đến tần số hoạt động đo ở VCC_HOST | 50 | mVpp | ||
| Nhiệt độ vỏ | 0 | 35 | 70 | Celsus |
Bàn.5 Thông số kỹ thuật tốc độ dữ liệu
| Biểu tượng | Parameter | Khoảng phút | Thông thường | Max. | Đơn vị | Chú ý |
| BR | Tỷ lệ bit trên mỗi làn đường | 10 | 25.781 | 28 | Gbps | Hiệu suất BER thấp hơn ở 28Gbps |
| BER | Tỷ lệ lỗi bit | 10️12 | 1.2.3 |
1Tỷ lệ lỗi bit được thử nghiệm với mô hình PRBS 231-1 ở tốc độ 25,781Gbit / s.
2.100G QSFP28 AOC yêu cầu một đầu nối điện phù hợp với SFF-8662 hoặc SFF-8672 được sử dụng trên bảng chủ để đảm bảo thông số kỹ thuật giao diện điện của nó.
Chúng tôi cung cấp hỗ trợ kỹ thuật toàn diện và dịch vụ cho tất cả các sản phẩm phụ kiện sợi quang của chúng tôi.Nhân viên kỹ thuật có kinh nghiệm của chúng tôi sẵn sàng hỗ trợ bạn với bất kỳ câu hỏi hoặc mối quan tâm nào của bạnChúng tôi cung cấp hỗ trợ trực tuyến và qua điện thoại, vì vậy bạn luôn có thể nhận được sự giúp đỡ mà bạn cần khi bạn cần nó.
Chúng tôi cam kết cung cấp hỗ trợ kỹ thuật và dịch vụ chất lượng cao nhất trong ngành.Nhóm chuyên gia của chúng tôi sẵn sàng trả lời bất kỳ câu hỏi nào của bạn và cung cấp thông tin chi tiết về sản phẩm và dịch vụ của chúng tôiChúng tôi tận tâm giúp bạn tận dụng tối đa các sản phẩm phụ kiện sợi quang của bạn.
Nếu bạn gặp bất kỳ vấn đề nào với các sản phẩm phụ kiện sợi quang của mình, vui lòng không ngần ngại liên hệ với chúng tôi. Chúng tôi sẽ cố gắng hết sức để giải quyết vấn đề của bạn một cách nhanh chóng và hiệu quả.Chúng tôi luôn ở đây để giúp bạn đảm bảo rằng các sản phẩm phụ kiện sợi quang của bạn đang hoạt động đúng cách và rằng bạn đang nhận được nhiều nhất từ chúng.
Các phụ kiện sợi quang được đóng gói bằng cách sử dụng bao bì bong bóng, trong các hộp được thiết kế để vừa bền vừa nhẹ.và được dán nhãn với địa chỉ và thông tin vận chuyển thích hợpTùy thuộc vào kích thước và trọng lượng của sản phẩm, các mặt hàng có thể được vận chuyển bằng đường bộ, hàng không hoặc vận chuyển biển.
|
Số phần |
Tỷ lệ dữ liệu |
Chiều dài |
Loại kết nối |
Loại cáp |
Phạm vi nhiệt |
Chiếc áo khoác dây cáp |
|
LNK-AA7DM3-1 |
Tối đa 100G |
1m |
QSFP28 đến QSFP28 |
Cáp AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-2 |
Tối đa 100G |
2m |
QSFP28 đến QSFP28 |
Cáp AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-3 |
Tối đa 100G |
3m |
QSFP28 đến QSFP28 |
Cáp AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-5 |
Tối đa 100G |
5m |
QSFP28 đến QSFP28 |
Cáp AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-7 |
Tối đa 100G |
7m |
QSFP28 đến QSFP28 |
Cáp AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-10 |
Tối đa 100G |
10m |
QSFP28 đến QSFP28 |
Cáp AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-15 |
Tối đa 100G |
15m |
QSFP28 đến QSFP28 |
Cáp AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-20 |
Tối đa 100G |
20m |
QSFP28 đến QSFP28 |
Cáp AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-25 |
Tối đa 100G |
25m |
QSFP28 đến QSFP28 |
Cáp AOC |
0-70°C |
PVC |
|
LNK-AA7DM3-30 |
Tối đa 100G |
30m |
QSFP28 đến QSFP28 |
Cáp AOC |
0-70°C |
PVC |
Ghi chú:
1. 100GBASE QSFP28 đến QSFP28 AOC được thử nghiệm riêng trên các thiết bị tương ứng như Cisco, Arista, Juniper, Dell, Brocade và các thương hiệu khác,và vượt qua việc giám sát hệ thống kiểm soát chất lượng thông minh E-Link.
2. Các AOC 100GBASE QSFP28 đến QSFP28 tùy chỉnh có sẵn trong các chiều dài khác nhau.
