Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: ISO9001 / CE / RoHS / FCC
Số mô hình: E-link SFP-BIDI
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 cặp
Giá bán: Negotiate
chi tiết đóng gói: Phụ kiện sợi quang đóng gói carton tiêu chuẩn
Thời gian giao hàng: 1-3 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Công Đoàn Phương Tây, MoneyGram, Paypal
Khả năng cung cấp: 1000000pcs/tháng
Tốc độ dữ liệu: |
Gigabit Ethernet1.25G |
Xu hướng hiện tại: |
0 đến 100mA |
Nhiệt độ hoạt động: |
0 đến +70 |
Bán kính cong: |
≥40mm |
Năng lượng TX: |
-5 đến 0dBm |
điện rx: |
-23 đến -3dBm |
Tốc độ dữ liệu: |
Gigabit Ethernet1.25G |
Xu hướng hiện tại: |
0 đến 100mA |
Nhiệt độ hoạt động: |
0 đến +70 |
Bán kính cong: |
≥40mm |
Năng lượng TX: |
-5 đến 0dBm |
điện rx: |
-23 đến -3dBm |

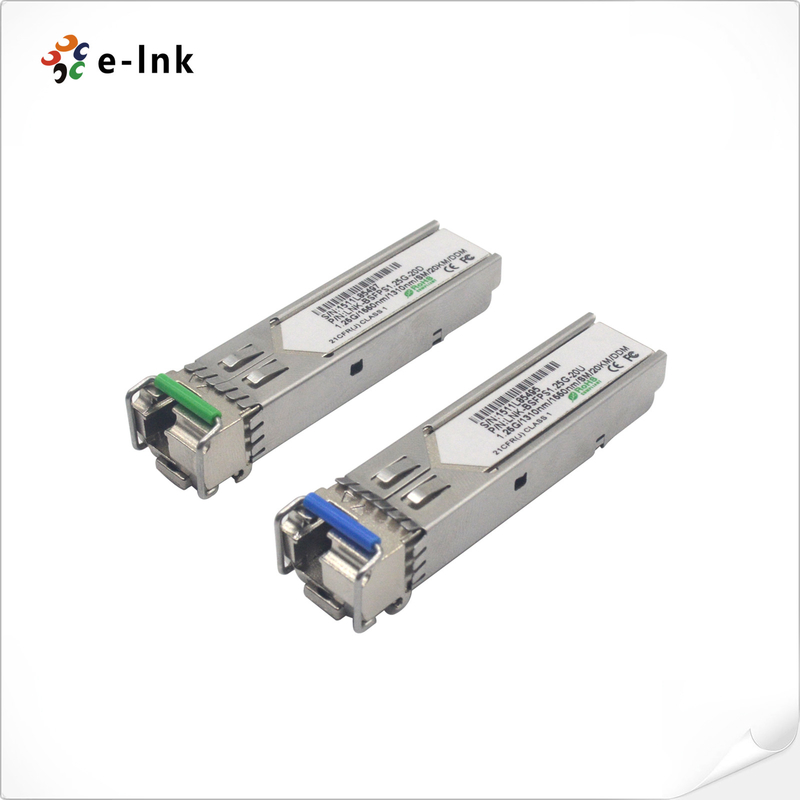

1.25Gbps SFP Bi-Directional Transceiver, 20km Reach 1310nm TX / 1490nm RX
Phụ kiện sợi quangƯu điểm:
Các máy thu SFP-BIDI là các mô-đun hiệu suất cao, chi phí hiệu quả hỗ trợ tốc độ dữ liệu kép
của 1,25Gbps/1,0625Gbps và khoảng cách truyền 20km với SMF.
Máy phát gồm ba phần: một bộ phát laser DFB, một pin photodiode tích hợp
với bộ khuếch đại chuyển trở (TIA) và đơn vị điều khiển MCU. Tất cả các mô-đun đáp ứng lớp I laser
các yêu cầu về an toàn.
Các máy thu tương thích với SFP Multi-Source Agreement (MSA) và SFF-8472.
Thông tin, vui lòng tham khảo SFP MSA
Biểu đồ khối module
Ứng dụng
Các thông số kỹ thuật
| Parameter | Biểu tượng | Khoảng phút | Thông thường | Tối đa | Đơn vị | Chú ý | ||
| Máy phát | ||||||||
| Độ dài sóng trung tâm | λc | 1290 | 1310 | 1330 | nm | |||
| Độ rộng quang phổ (-20dB) | ∆λ | 1 | nm | |||||
| Tỷ lệ ức chế chế độ bên | SMSR | 30 | dB | |||||
| Công suất đầu ra trung bình | Đồ đẻ | - 5 | 0 | dBm | 1 | |||
| Tỷ lệ tuyệt chủng | Phòng cấp cứu | 9 | dB | |||||
| Thời gian tăng / giảm quang học (20% ~ 80%) | tr/tf | 0.26 | ng | |||||
| Data Input Swing Differential | VIN | 400 | 1800 | mV | 2 | |||
| Kháng tần phân số đầu vào | ZIN | 90 | 100 | 110 | Ω | |||
| Khóa TX | Khóa | 2.0 | Vcc | V | ||||
| Khả năng | 0 | 0.8 | V | |||||
| TX lỗi | Phạm vi lỗi | 2.0 | Vcc | V | ||||
| Bình thường | 0 | 0.8 | V | |||||
| Máy nhận | ||||||||
| Độ dài sóng trung tâm | λc | 1470 | 1490 | 1510 | nm | |||
| Độ nhạy của máy thu | - 23 | dBm | 3 | |||||
| Nạp quá tải máy thu | -3 | dBm | 3 | |||||
| Mức đầu tư | LOSD | - 24 | dBm | |||||
| LOS khẳng định | LOSA | - 35 | dBm | |||||
| LOS Hysteresis | 1 | 4 | dB | |||||
| Dữ liệu đầu ra dao động khác biệt | Vout | 400 | 1800 | mV | 4 | |||
| LOS | Cao | 2.0 | Vcc | V | ||||
| Mức thấp | 0.8 | V | ||||||
Thời gian và điện
| Parameter | Biểu tượng | Khoảng phút | Thông thường | Tối đa | Đơn vị |
| Tx Khóa thời gian âm | t_on | 1 | ms | ||
| Tx Disable Assert Time (Xác định thời gian) | t_off | 10 | μs | ||
| Thời gian khởi tạo, bao gồm việc thiết lập lại lỗi Tx | t_init | 300 | ms | ||
| Thời gian xác nhận lỗi Tx | t_fault | 100 | μs | ||
| Tắt Tx để thiết lập lại | t_reset | 10 | μs | ||
| LOS Lưu ý thời gian | t_loss_on | 100 | μs | ||
| LOS Thời gian hủy xác nhận | t_loss_off | 100 | μs | ||
| Tỷ lệ đồng hồ ID hàng loạt | f_serial_clock | 400 | KHz | ||
| MOD_DEF (0:2) - Cao | VH | 2 | Vcc | V | |
| MOD_DEF (0:2) - thấp | VL | 0.8 | V |
Thông số kỹ thuật chẩn đoán
| Parameter | Phạm vi | Đơn vị | Độ chính xác | Định chuẩn |
| Nhiệt độ | 0 đến +70 | °C | ± 3°C | Nội bộ / Bên ngoài |
| -40 đến +85 | ||||
| Điện áp | 3.0 đến 3.6 | V | ± 3% | Nội bộ / Bên ngoài |
| Dòng Bias | 0 đến 100 | mA | ± 10% | Nội bộ / Bên ngoài |
| TX Power | - 5 đến 0 | dBm | ±3dB | Nội bộ / Bên ngoài |
| RX Power | - 23-3 | dBm | ±3dB | Nội bộ / Bên ngoài |
