Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Chứng nhận: ISO9001, CE, FCC, RoHS
Model Number: LNK-IMCRS1100-SFP
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1pcs
Giá bán: negotiate
Packaging Details: Industrial Ethernet Converter standard export package
Delivery Time: 5-8 working days
Payment Terms: T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000pcs/month
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |
Max Packet Length:: |
9K Bytes |
Ethernet Port:: |
1 x RJ45 |
Optical Port:: |
1 x SFP 100Base-FX |
Serial Port: |
1 x RS232/RS485/RS422 Industrial Terminal |
Input Power:: |
12~48VDC, 4-pin terminal block |
Dimensions (WxDxH):: |
95 x 70 x 30 mm |
Casing:: |
Aluminum Case |

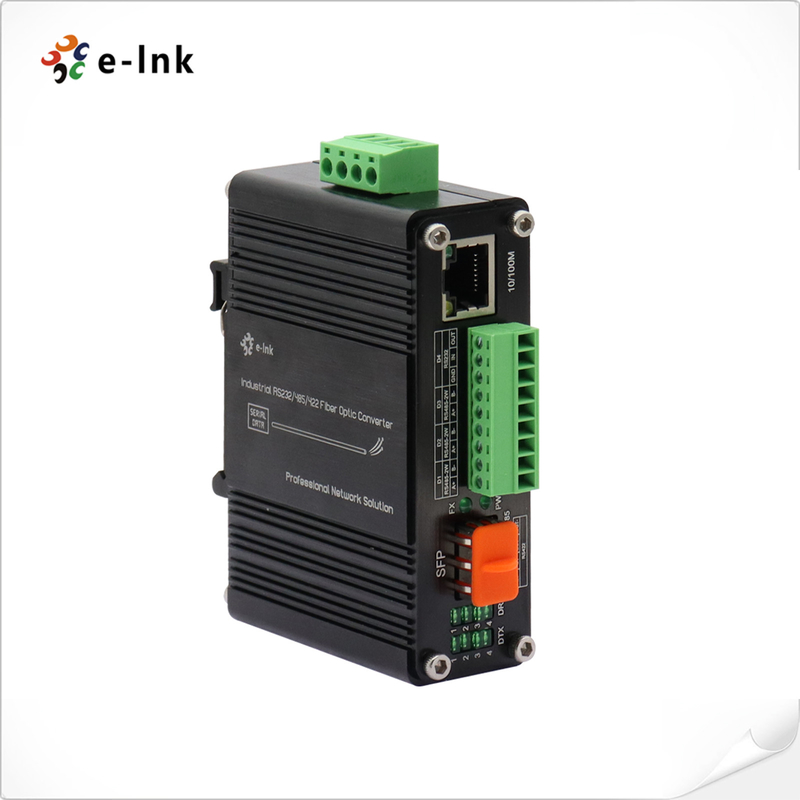

Bộ chuyển đổi truyền thông Mini Industrial 10/100Base-T sang 100Base-X SFP Fiber Ethernet
Bộ chuyển đổi truyền thông EthernetĐặc điểm
1 x 10/100BASE-T cổng RJ45 với chức năng MDI / MDI-X tự động
1 x cổng SFP, 100 Base-FX
1 x RS232/RS485/RS422 Cổng hàng loạt
Hỗ trợ Full/Half-duplex, tự động đàm phán
IEEE 802.3az Hiệu quả năng lượng Ethernet (EEE) phù hợp
️ Các chỉ báo LED rộng rãi cho chẩn đoán mạng
️ Bảo vệ điện giật và tĩnh tích hợp
️ 12 ~ 48VDC Điện vào khối đầu cuối
Hỗ trợ cài đặt DIN-Rail và tường
-40°C đến 75°C
(-40 ° F đến 167 ° F) nhiệt độ hoạt động
Tổng quan
LNK-IMCRS1100-SFP là một bộ chuyển đổi phương tiện truyền thông loại đường ray DIN hỗ trợ các mô-đun SFP bên ngoài và
đáp ứng tiêu chuẩn EN55022. Nó là một sản phẩm chất lượng cứng với phạm vi nhiệt độ hoạt động là
-40°C đến +75°C. LNK-IMCRS1100-SFP hỗ trợ 10/100Base-T và 100Base-X SFP và RS232/RS485/RS422
Các cổng Ethernet hỗ trợ cả hai chế độ half-duplex và full-duplex. người dùng có thể sử dụng các loại khác nhau
Các mô-đun SFP (sợi một chế độ / nhiều chế độ, 1/2 lõi) khi cần thiết. Nó chuyển đổi một tiêu chuẩn RS232/RS485/RS422
tín hiệu / dữ liệu RJ45 đến một liên kết sợi quang như mở rộng tín hiệu lên đến 2Km trên sợi đa phương thức và 80Km trên
Sợi một chế độ.
Chỉ số kỹ thuật
| Ethernet | |
| Tiêu chuẩn | IEEE802.3 10Base-T |
| IEEE802.3u 100Base-TX/FX | |
| IEEE 802.3az Ethernet tiết kiệm năng lượng (EEE) | |
| Loại xử lý | Lưu trữ và chuyển giao |
| Tỷ lệ lọc phía trước | 14,880pps (10Mbps) |
| 148,800pps (100Mbps) | |
| Bộ nhớ đệm gói | 1 Mbit |
| Chiều dài gói tối đa | 9K byte |
| Kích thước bảng địa chỉ | Địa chỉ MAC 2K |
| Giao diện | |
| Cổng Ethernet: | 1 x RJ45 |
| Cổng quang: | 1 x SFP 100Base-FX |
| Cổng hàng loạt | 1 x RS232/RS485/RS422 Nhà ga công nghiệp |
| RS232/RS485/RS422 | |
| Giao diện hàng loạt | Nhà ga công nghiệp |
| Cổng tín hiệu | 1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H có thể được nhóm thành 1Ch RS422 tốc độ cao |
| Tỷ lệ Baud | RS485/RS422/RS232:4800-460800 |
| Tiêu chuẩn | EIA /TIA RS232/485/422 |
| Khoảng cách hàng loạt | RS232: 15 mét, RS485/422: 1000 mét |
| Tỷ lệ | Tối đa 2Mbps |
| RS-232 | TXD, RXD, GND - Hai hướng |
| RS-485 | D+, D-, GND - Hai hướng |
| Bảo vệ tĩnh | Bảo vệ xả điện tĩnh 15KV (ESD) |
| Bảo vệ vượt sức mạnh | Bảo vệ điện áp 1500W/giây |
| Điện và cơ khí | |
| Năng lượng đầu vào | 12 ~ 48VDC, khối đầu cuối 4 chân |
| Tiêu thụ năng lượng | 3W tối đa. |
| Kích thước (WxDxH) | 95 x 70 x 30 mm |
| Trọng lượng | 0.25kg |
| Lớp vỏ | Vỏ nhôm |
| Tùy chọn gắn: | DIN-Rail / Wall-mount |
| Chỉ số LED | |
| PWR | Chế độ điện |
| Tiền ngoại hối | Tình trạng liên kết dữ liệu |
| 10/100M | Chế độ Ethernet |
| DTX 1 2 3 4 | Tình trạng dữ liệu hàng loạt |
| DRX 1 2 3 4 | Tình trạng dữ liệu hàng loạt |
| Môi trường | |
| Nhiệt độ hoạt động: | -40°C đến 75°C (-40°F đến 167°F) |
| Nhiệt độ lưu trữ: | -40°C đến 85°C (-40°F đến 185°F) |
| Độ ẩm tương đối: | 5% đến 95% không ngưng tụ |
| MTBF | > 200.000 giờ |
| Chứng nhận theo quy định | |
| ISO9001, CE, FCC, RoHS | |
EMI: EN55022:2010+AC: 2011, lớp A EN 61000-3-2: 2006+A1: 2009+A2: 2009 EN 61000-3-3: 2013 EN55024: 2010 | |
EMS: IEC 61000-4-2: 2008 (ESD) IEC 61000-4-3: 2010 (RS) IEC 61000-4-4: 2012 (EFT) IEC 61000-4-5: 2014 (Tăng cường) IEC 61000-4-6: 2013 (CS) IEC 61000-4-8: 2009 (PFMF) | |
Ứng dụng
Thông tin đặt hàng
| Mô hình | Mô tả |
| LNK-IMCRS1100-SFP | Chuyển đổi phương tiện truyền thông Ethernet SFP SFP với 1Ch RS232/RS485/RS422 |
| Tùy chọn SFP | Xin vui lòng chọn SFP của bạn trên trang SFP Options của chúng tôi (SFP công nghiệp). |
| ️ Mô-đun SFP phải được mua riêng. | |
| Tùy chọn gắn | ► Default DIN-Rail Bracket installed; Wall Mount Bracket is included. |
| Tùy chọn năng lượng | 24W / 1A 24VDC nguồn cung cấp điện. |
| Nguồn cung cấp điện phải được mua riêng. |
