Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: CE
Số mô hình: LNK-FCAN01
Tài liệu: E-link LNK-FCAN Industrial ....0.pdf
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1pcs
Giá bán: Có thể đàm phán
chi tiết đóng gói: Công tắc PoE công nghiệp Bao bì carton tiêu chuẩn
Thời gian giao hàng: 7-10 ngày làm việc
Điều khoản thanh toán: L/C,T/T,Western Union,MoneyGram,Paypal
Khả năng cung cấp: 100000 chiếc / tháng
Kích thước (LXWXH):: |
133mm × 120mm × 50mm |
Cân nặng: |
0,75kg |
Cài đặt: |
35mm Din-Rail, Tường gắn trên tường |
Vỏ: |
Bảo vệ IP40, Vỏ nhôm |
Nhiệt độ làm việc: |
-40 ° C ~ 85 ° C. |
Loại sợi: |
FC/SC/ST (FC mặc định) |
Khoảng cách truyền tối đa: |
2km |
Kích thước (LXWXH):: |
133mm × 120mm × 50mm |
Cân nặng: |
0,75kg |
Cài đặt: |
35mm Din-Rail, Tường gắn trên tường |
Vỏ: |
Bảo vệ IP40, Vỏ nhôm |
Nhiệt độ làm việc: |
-40 ° C ~ 85 ° C. |
Loại sợi: |
FC/SC/ST (FC mặc định) |
Khoảng cách truyền tối đa: |
2km |

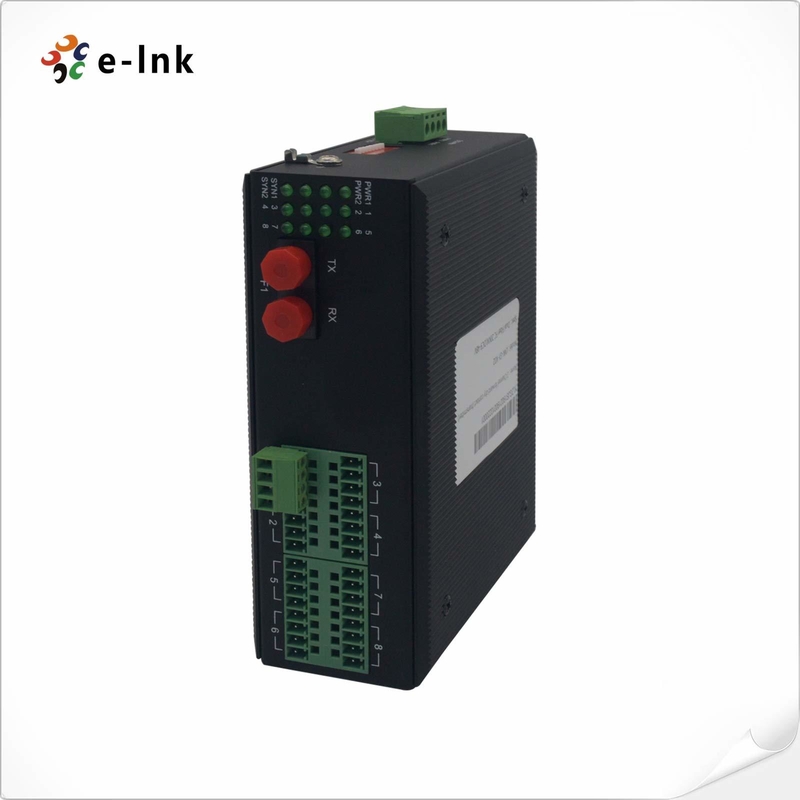

Bộ Chuyển Đổi Quang Điện CAN Bus 1-2ChOptic Converter
Phương Pháp Sản Phẩm
· Mạch tích hợp dựa trên quyền sở hữu trí tuệ độc lập;
· Cung cấp 1-2 giao diện bus CAN và 1 cổng quang;
· Dữ liệu CAN hoàn toàn trong suốt, tốc độ baud tự thích ứng, không cần cài đặt
· Giao diện CAN số lượng nút tối đa 128; tốc độ tối đa giao diện CAN 0-1Mbps;
· Tốc độ giao diện CAN tuân thủ các tiêu chuẩn CAN1.0 và CAN2.0 quốc tế;
· Hỗ trợ đầu vào AC / DC rộng, hỗ trợ cách ly bên trong, đầu vào nguồn kép dự phòng, hỗ trợ nguồn điện bảo vệ quá tải, bảo vệ chống ngược
Chỉ Số Kỹ Thuật
|
Sợi Quang |
|
|
Sợi Đa Chế Độ:50/125um, 62.5/125um |
|
|
Khoảng cách truyền tối đa |
2Km |
|
Bước sóng |
850/1310nm |
|
Công suất phát |
Đa chế độ 850nm: -18dBm Đa chế độ 1310nm: -25dBm |
|
Độ nhạy máy thu |
-40dBm~-28dBm |
|
Loại sợi |
FC/SC/ST (FC theo mặc định) |
|
Sợi Đơn Chế Độ: 9/125um |
|
|
Khoảng cách truyền |
20~120Km |
|
Bước sóng |
1310/1550nm |
|
Công suất phát |
≥-9dBm |
|
Độ nhạy máy thu |
-40dBm~-28dBm |
|
Loại sợi |
FC/SC/ST (FC theo mặc định) |
|
CGiao Diện Bus AN |
|
|
Giao thức |
Tuân thủ các tiêu chuẩn CAN1.0, CAN2.0 quốc tế |
|
No. of Cổng |
1 (LNK-FCAN01) hoặc 2 (LNK-FCAN02) |
|
Rate |
0~1000Kbps |
|
Giao Diện Vật Lý |
Thiết Bị Đầu Cuối Công Nghiệp |
|
CTín Hiệu AN |
CAN_H, CAN_L, GND |
|
Nguồn Cấp |
|
|
Pđầu vào ower |
AC7V~50C; DC9-55V |
|
Tiêu thụ điện năng |
≤2W |
|
Thiết bị đầu cuối truy cập |
Thiết bị đầu cuối cắm 4 chân 5.08mm |
|
Môi trường làm việc |
|
|
Nhiệt độ làm việc |
-40°C ~ 85°C |
|
SNhiệt độ lưu trữ |
-40°C ~ 85°C |
|
Độ ẩm làm việc |
5%~95% (không ngưng tụ) |
|
MTBF |
>100.000 giờ |
|
Cơ khí: |
|
|
Kích thước (WxDxH) |
133mm×120mm×50mm |
|
Vỏ |
IP40 bảo vệ, Nhôm vỏ |
|
Cài đặt |
DIN-Rail 35mm, Gắn tường |
|
Cân nặng |
0.75KG |
Tổng quan
Bộ chuyển đổi CAN-to-fiber hỗ trợ tất cả các tốc độ truyền (tốc độ truyền): 0-1Mbps. Bộ chuyển đổi quang sợi CAN có thể chuyển đổi tín hiệu bus CAN thành tín hiệu quang và truyền nó trên sợi quang, có tác dụng kéo dài khoảng cách truyền thông của bus CAN. Đồng thời, việc sử dụng truyền thông sợi quang giải quyết các vấn đề về nhiễu điện từ, nhiễu vòng nối đất và hư hỏng do sét đánh.
Application
Thông Tin Đặt Hàng
|
Mô hình |
Sự miêu tả |
|
Bộ chuyển đổi quang sợi CAN 1Ch công nghiệp |
|
|
LNK-FCAN01 |
Bộ chuyển đổi phương tiện sợi CAN BUS 1Ch công nghiệp: Đa chế độ, Sợi kép, FC, 2KM |
|
LNK-FCAN01-20 |
Bộ chuyển đổi phương tiện sợi CAN BUS 1Ch công nghiệp: Đơn chế độ, Sợi kép, FC, 20KM |
|
LNK-FCAN01S-20 |
Bộ chuyển đổi phương tiện sợi CAN BUS 1Ch công nghiệp: Đơn chế độ, Sợi đơn, FC, 20KM |
|
Bộ chuyển đổi quang sợi CAN 2Ch công nghiệp |
|
|
LNK-FCAN02 |
Bộ chuyển đổi phương tiện sợi CAN BUS 2Ch công nghiệp: Đa chế độ, Sợi kép, FC, 2KM |
|
LNK-FCAN02-20 |
Bộ chuyển đổi phương tiện sợi CAN BUS 2Ch công nghiệp: Đơn chế độ, Sợi kép, FC, 20KM |
|
LNK-FCAN02S-20 |
Bộ chuyển đổi phương tiện sợi CAN BUS 2Ch công nghiệp: Đơn chế độ, Sợi đơn, FC, 20KM |
|
Lưu ý*: Đầu nối sợi FC mặc định, SC, ST tùy chọn |
|
