Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Chứng nhận: CE
Model Number: LNK-3G8V10GE
Tài liệu: LNK-3G8V10GE 8Ch 3G-SDI + 1....0.pdf
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1pcs
Giá bán: Có thể đàm phán
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Operating Temperature:: |
-20℃～+70℃ |
Power Input: |
1A@12VDC |
Dimensions (LxWxH): |
483 x 270 x 45mm (19inch 1U) |
Weight: |
8KG/pair |
Operating Temperature:: |
-20℃～+70℃ |
Power Input: |
1A@12VDC |
Dimensions (LxWxH): |
483 x 270 x 45mm (19inch 1U) |
Weight: |
8KG/pair |
Ưu điểm sản phẩm
► 8Ch video 3G-SDI/ASI với âm thanh nhúng và 10G Ethernet qua một sợi quang
► Tương thích với HD-SDI, SD-SDI, DVB-AST
► Dải băng thông từ 19.4Mb/s đến 2.97Gb/s
► Khôi phục đồng hồ SMPTE 424M (2.97Gb/s)
► Hỗ trợ tất cả các tiêu chuẩn phổ biến để truyền tải video kỹ thuật số như SMPTE 424M, SMPTE 292M và SMPTE 259M, SMPTE 297M hoạt động ở 3G-SDI, HD-SDI, SD-SDI, ASI tương ứng
► Hệ thống CWDM tích hợp, mô-đun SFP cho mỗi đường dẫn
► Hỗ trợ cân bằng cáp tự động dựa trên tốc độ dữ liệu được phát hiện
► Đèn báo trạng thái LED theo dõi các thông số quan trọng
Chỉ số kỹ thuật
|
Giao diện quang sợi |
|
|
Giao diện sợi quang |
ĐơncôngLC |
|
Khoảng cách truyền |
20Km |
|
Bước sóng |
1310nm/1550nm |
|
Video |
|
|
Giao diện video |
BNC |
|
Video Trở kháng đầu vào/đầu ra |
75Ω |
|
Điện áp đầu vào/đầu ra video |
Điển hình: 1Vpp, Tối thiểu 0.5Vpp, Tối đa 1.5Vpp |
|
Tốc độ bit video |
Tối đa 3.2Gb/s |
|
Độ lợi vi sai (10%～90% APL) |
<1% |
|
Đầu vào video |
Kênh với Vòng lặp ra trên RX Kênh với Vòng lặp ra trên TX |
|
Đầu ra video8 |
Kênh với Vòng lặp ra trên RX Ethernet |
|
Giao diện |
|
|
1 x 10G/5G/2.5G/1G/100BASE-T RJ45 |
Chế độ làm việc |
|
T |
ự động đàm phán theo mặc địnhĐiện |
|
Đầu vào nguồn |
|
|
100VAC đến 220VAC |
Tiêu thụ điện năng |
|
<12W |
Cơ khí |
|
Kích thước (LxWxH) |
|
|
483 x 270 x 45mm (19 inch 1U) |
Cân nặng |
|
8KG/cặpVỏ |
Vỏ kim loại |
|
Tùy chọn gắn |
Gắn trên giá đỡ |
|
Môi trường |
Nhiệt độ làm việc |
|
- |
|
|
2 |
0Độ ẩm làm việc00℃Độ ẩm làm việc0~95% |
|
℃～ |
+80℃Độ ẩm làm việc0~95% |
|
MTBF |
≥100000 giờ |
|
Tổng quan |

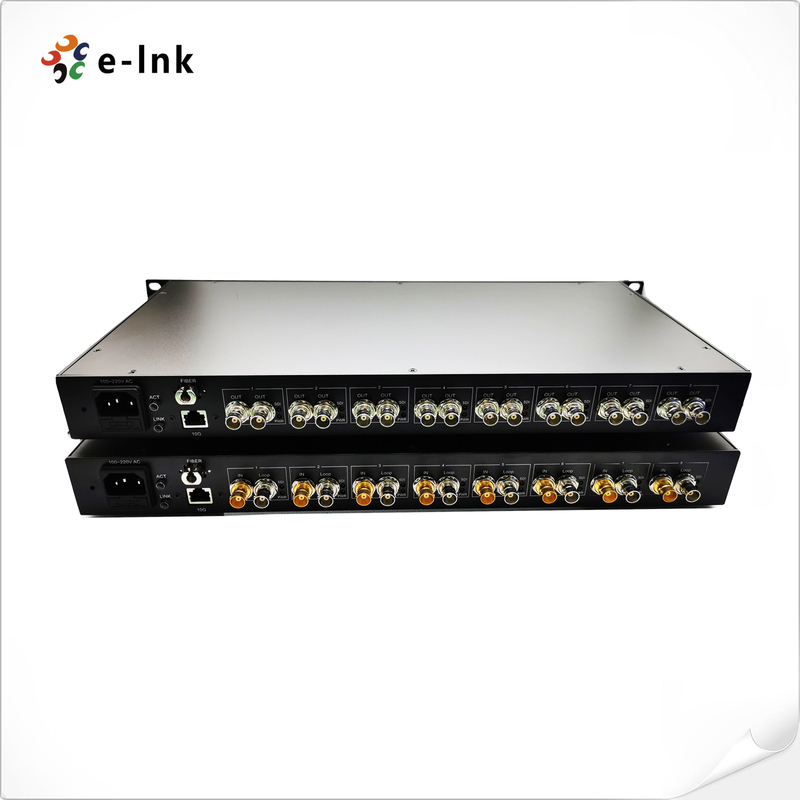

Bộ mở rộng cáp quang E-link LNK-3G8V10GE 3G-SDI & Ethernet cung cấp khả năng truyền một kênh 3G-SDI với 10G Ethernet IP qua cáp quang đơn mode. Bộ chuyển đổi SDI và IP sang cáp quang này cho phép hiệu suất quang học cao và xử lý video HD tuyệt vời trong thời gian thực. Giao diện IP có thể tăng đáng kể khả năng mở rộng và khả năng tương thích với tất cả các hệ thống mạng cao cấp hiện đại. |
Ứng dụng
Thông tin đặt hàng
Mô hình
Mô tả
|
LNK-3G8V10GE |
8Ch |
|
3G |
-SDIBộ chuyển đổi quangvới 10G Ethernet và vòng lặp ra , SMF, Đầu nối sợi quang LC 20KM, bao gồm Máy phát và Máy thu, được sử dụng theo cặp |
