Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Chứng nhận: CE
Model Number: LNK-M24G-1F2-20
Tài liệu: E-link LNK-M24G-1F2-20 Mini....0.pdf
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1pcs
Giá bán: Có thể đàm phán
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Dimensions (LxWxH): |
80 x 40 x 20 (mm) |
Operating Temperature: |
-40℃～80℃ |
Power: |
5-15 VDC |
Optical transmission bandwidth: |
270MHz～12GHz |
Supported Resolution: |
2160p/4k@120,8k@60Hz |
Input: |
2 x 12G-SDI on BNC |
Dimensions (LxWxH): |
80 x 40 x 20 (mm) |
Operating Temperature: |
-40℃～80℃ |
Power: |
5-15 VDC |
Optical transmission bandwidth: |
270MHz～12GHz |
Supported Resolution: |
2160p/4k@120,8k@60Hz |
Input: |
2 x 12G-SDI on BNC |
Ưu điểm sản phẩm
► Hỗ trợ SMPTE ST-2083(24G) ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) và ST-259(SD)
► Tích hợp Reclocker Khóa với SMPTE Tốc độ của 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps hoặc Chia cho 1.001 Tốc độ phụ và 270 Mbps
► Tương thích trực tiếp với 24G/12G/6G/3G-SDI hệ thống camera
► Đầu vào nguồn khối đầu cuối cho ứng dụng công nghiệp
► Hỗ trợ hoán đổi nóng và cắm nóng
► Truyền phát cấp độ phát sóng không nén hoàn toàn kỹ thuật số;
► dải động quang học siêu và không cần điều chỉnh;
► kỹ thuật WDM/CWDM/DWDM sợi quang;
► Hỗ trợ 2160p/4k@120, 8k@60,1080P,1080I,720P.
Chỉ số kỹ thuật
|
Định dạng |
Hỗ trợ UHD-2 hoặc 24G UH D-SDI, SMPTE ST-2083(24G) ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) và ST-259(SD) |
|
Tương thích |
Tương thích Với DVB-ASI và AES10 (MADI) |
|
Đầu vào |
2 x 12G-SDI trên BNC |
|
Cáp quang |
1 x 24G-SDI 2*LC fiber |
|
Đầu ra |
2x 12G-SDI trên BNC |
|
Độ phân giải được hỗ trợ |
HDTV 2160p/4k@120,8k@60, 1080P, 1080I, 720P |
|
Phạm vi độ phân giải |
2160p/4k@120,8k@60Hz |
|
Đầu vào đặc điểm kỹ thuật cáp |
≤70m@12G SDI Belden 1694A |
|
Đặc điểm kỹ thuật cáp đầu ra |
≤70m@12G SDI Belden 1694A |
|
Băng thông truyền quang |
270MHz～12GHz |
|
Nguồn |
5-15 VDC |
|
Tiêu thụ điện năng |
2 W (Tối đa) |
|
Kích thước (DxRxC) |
80 x 40 x 20 (mm) |
|
Lưu trữ Nhiệt độ |
-40℃～80℃ |
|
Nhiệt độ hoạt động |
-40℃～85℃ |
Tổng quan

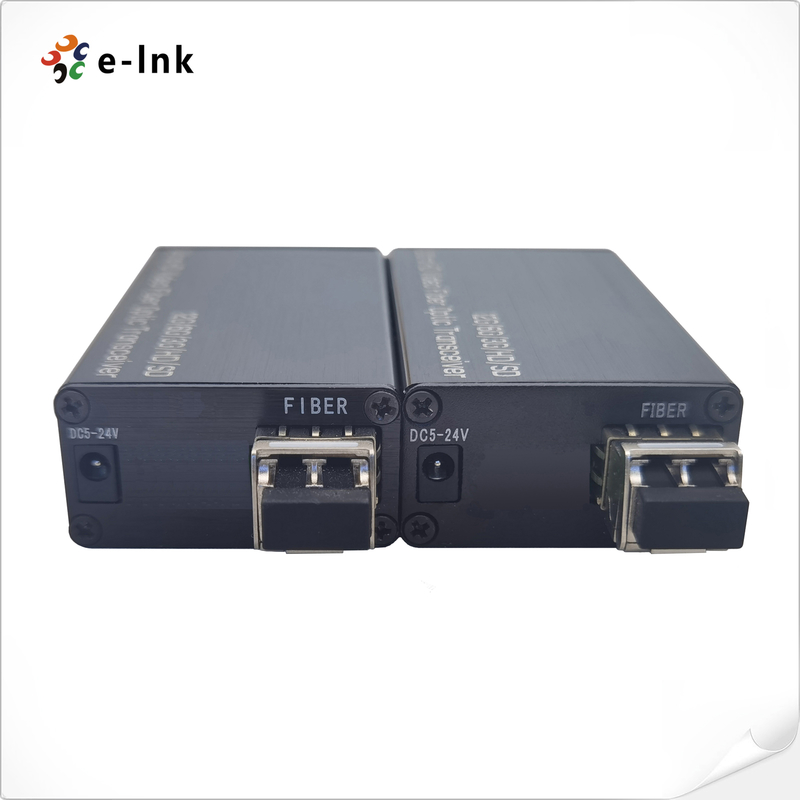

LNK-M24G-1Dòng F2 Loại Mini 24G-SDI Bộ chuyển đổi Fiber hỗ trợ 2-kênh 12G Video (nhúng âm thanh) truyền qua cáp quang. E-link 24G Video qua Bộ chuyển đổi Fiber bao gồm một bộ phát và một bộ thu cho HDTV 2160p/4k@120, 8k@60, 1080P,1080I, 720P.
Ứng dụng
► Sản xuất video
► Phát sóng
► Máy quay phim
► Studio-to-studio
► Hậu kỳ
► Sự kiện trực tiếp
► Màn hình hiển thị hình ảnh y tế
► Video di động
► Định tuyến 24G/12G/6G/3G/HD/SD-SDI
► CCTV 24G/12G/6G/3G/HD/SD-SDI
Thông tin đặt hàng
|
Mô hình |
Mô tả |
|
LNK-M24G-1F2-20 |
Loại Mini 24G-SDI sang Bộ chuyển đổi Fiber, Video 2Ch 12G-SDI, 1*24G SFP(2*LC) Fiber Đầu nối 20KM, bao gồm Máy phát và Máy thu, được sử dụng theo cặp |
