Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: CE
Số mô hình: LNK-M3G-SMB1V-20
Tài liệu: E-link LNK-M3G-SMB1V SMB 3G....2.pdf
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1pcs
Giá bán: Có thể đàm phán
chi tiết đóng gói: Công tắc PoE công nghiệp Bao bì carton tiêu chuẩn
Thời gian giao hàng: 7-10 ngày làm việc
Điều khoản thanh toán: L/C,T/T,Western Union,MoneyGram,Paypal
Khả năng cung cấp: 100000 chiếc / tháng
Kích thước (LxWxH): |
58x21x20mm |
Nhiệt độ hoạt động: |
-20℃～+70℃ |
Cân nặng: |
100g/cặp |
Powerv: |
5VDC, 1A |
Kích thước (LxWxH): |
58x21x20mm |
Nhiệt độ hoạt động: |
-20℃～+70℃ |
Cân nặng: |
100g/cặp |
Powerv: |
5VDC, 1A |
Ưu điểm sản phẩm
► Tự động nhận dạng tín hiệu 3G-SDI/HD-SDI/SD-SDI, không cần chọn thủ công
► Khoảng cách truyền lên đến 120km
► Công nghệ CWDM cho phép truyền tối đa 16(18) kênh trên một sợi quang
► Tuân thủ SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
► Tuân thủ DVB-ASI(EN50083-9)
► Chỉ báo trạng thái LED thuận tiện. Chỉ báo liên kết sợi quang, nguồn
Chỉ số kỹ thuật
|
Đầu vào SDI |
|
|
Tiêu chuẩn video |
SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI) |
|
Tiêu chuẩn tín hiệu |
SD-SDI(270Mbps), HD-SDI(1.485Gbps), 3G-SDI(2.97Gbps) |
|
Độ phân giải |
10 Bit |
|
SMBức tín hiệu |
<380mVp-p |
|
Trở kháng |
75Ω |
|
Đầu nối |
SMBGiao diện quang |
|
SFP |
|
|
LC Simplex, 3,125Gbps. |
≤Khoảng cách truyền 120kmBước sóng SM tiêu chuẩn |
|
1310nm, 1550nm |
Bước sóng CWDM |
|
1270~1610nm, lưới 20nm theo ITU-T |
Phạm vi nhiệt độ |
|
0~70˚C |
Chỉ báo LED |
|
FLT |
|
|
Trạng thái liên kết sợi quang (Máy phát) |
F |
|
LRTrạng thái liên kết sợi quang (Máy thu) |
P |
|
ạng thái nguồnTr |
ạng thái nguồnMôi trường |
|
Nhiệt độ làm việc |
|
|
- |
20℃+870℃Độ ẩm làm việc |
|
-40 |
℃～+80℃Độ ẩm làm việc |
|
0~95% |
MTBF |
|
≥100000 giờ |
Tổng quan |

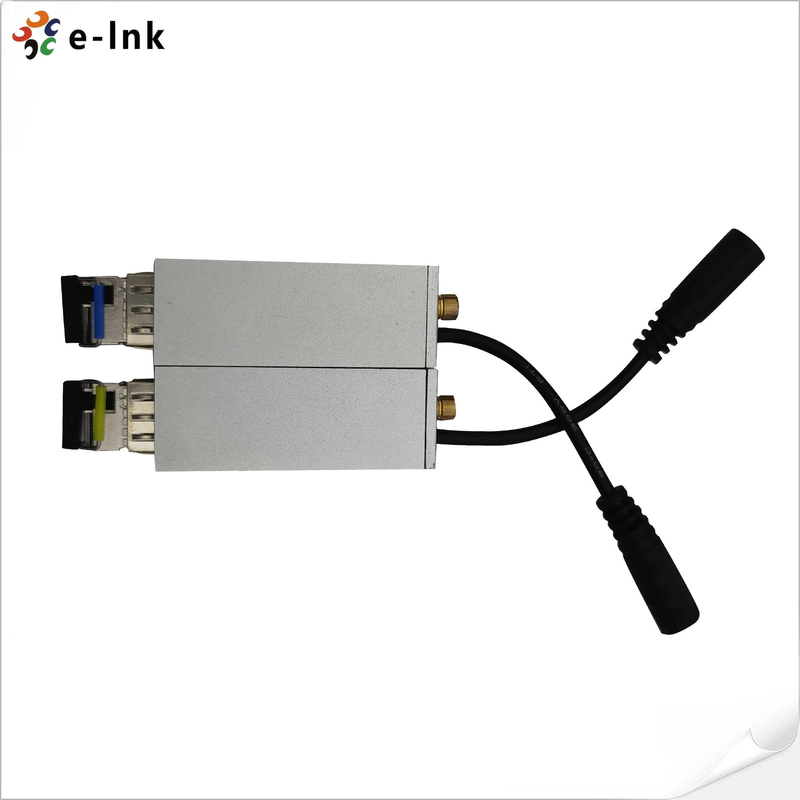

Hệ thống truyền dẫn quang sợi micro extender LNK-M3G-SMB1V-20 Series 3G-SDI/HD-SDI/SD-SDI truyền một video kỹ thuật số độ nét cao 3G-SDI, HD-SDI, SD-SDI hoặc một luồng DVB-ASI thông qua một sợi quang đơn mode hoặc đa mode hỗ trợ các tiêu chuẩn SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI). Với công nghệ truyền dẫn quang sợi kỹ thuật số tiên tiến, không cần điều chỉnh, dễ dàng thiết lập và vận hành. Dòng micro extender SDI sử dụng nguồn 5V với mức tiêu thụ điện năng thấp.
Ứng dụng
Thông tin đặt hàng
Model
|
Mô tả |
LNK-M3G-SMB1V-20 |
|
Bộ mở rộng quang SMB 3G/HD/SD-SDI Micro, 1310/1550nm, LC Simplex, Đơn mode, 20KM bao gồm Máy phát và Máy thu, được sử dụng theo cặp |
|
