Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Chứng nhận: CE
Model Number: LNK-3GSDI-4V1DT
Tài liệu: E-link LNK-SDI-4V 4CH 3G-SD....0.pdf
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1pcs
Giá bán: Có thể đàm phán
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
Operating Temperature: |
-10℃～＋55℃ |
Power Input: |
1A@12VDC |
SDI video format supports: |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Operating Temperature: |
-10℃～＋55℃ |
Power Input: |
1A@12VDC |
SDI video format supports: |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Ưu điểm sản phẩm
► 4 kênh3G/HD-SDI truyền video qua sợi quang
► Cân bằng cáp tự động để đảm bảo tính toàn vẹn của tín hiệu
► Tự động đồng hồ lại 270Mbit/s - 1.48Gbit/s-3Gbit/s
► Tương thích trực tiếp với3G/Hệ thống camera HD-SDI và hỗ trợ đầu ra vòng lặp 4Ch
► Truyền dẫn xalên đến 20 km (12.5dặm) (Khoảng cách khác Tùy chọn)
► Hỗ trợ4Ch Tally
► Truyền phát cấp độ phát sóng không nén hoàn toàn kỹ thuật số
Chỉ số kỹ thuật
|
Đầu vào SDI |
SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI và Telecom/Datacom |
|
270Mbit/s - 1.48Gbit/s – 3Gbit/s |
|
|
Số lượng đầu vào: 4 |
|
|
Mất phản xạ: >15DB |
|
|
Cân bằng: 0-150m @3Gb/s |
|
|
Đầu nối:BNC |
|
|
Quang học |
Kênh: 1 |
|
Loại: đơn mode |
|
|
Khoảng cách truyền: 20km (Khoảng cách khác Tùy chọn) |
|
|
Mất phản xạ: > 15dB |
|
|
Dithering:< 0.2UI |
|
|
Đầu nối:FC/UPC (SC, LC, ST tùy chọn) |
|
|
Đầu ra SDI |
Số lượng đầu ra: 4 |
|
Mức tín hiệu: 800mV danh nghĩa |
|
|
Thời gian tăng/giảm: chỉ báo 200ps |
|
|
Vượt quá:< 10% biên độ |
|
|
Mất phản xạ: >15dB |
|
|
Dithering:< 0.2UI |
|
|
Đầu nối: 75Ω BNC |
|
|
Dữ liệu |
1ChRS-485 (full/half duplex) và hỗ trợ NRZ, RZI và Manchester |
|
Tối đa 57600bps cho RS485 |
|
|
Đầu nối: Đầu cuối vít tiêu chuẩn công nghiệp |
|
|
4Ch Tally: A, B, C, D |
|
|
Chỉ báo nguồn và môi trường |
Nhiệt độ hoạt động: -10℃～＋55℃ |
|
Đầu vào nguồn: 1A@12VDC |
|
|
EMI/RFI: đáp ứng FCC Phần 15 Loại A, tiêu chuẩn EU EMC |
|
|
Thời gian trung bình không gặp sự cố: >100000 giờ |
|
|
Định dạng video SDI hỗ trợ |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
Tổng quan

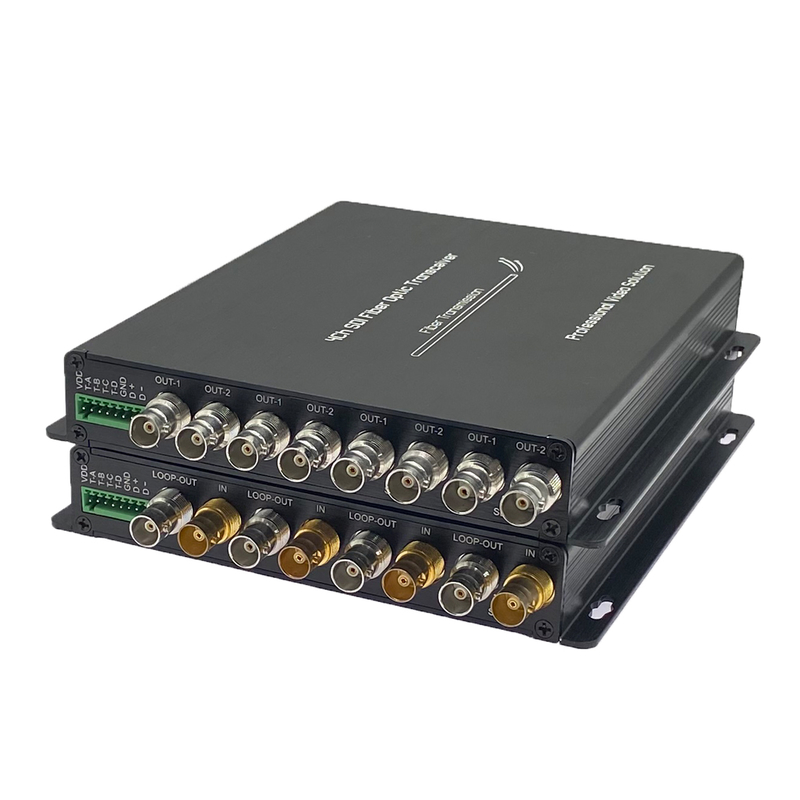

LNK-3GSDI-4V1DT Loạt hỗ trợ4 kênh HD/3G-SDI tín hiệu video độ nét cao và RS485 và Tallytín hiệu được truyền quasợicáp quang. E-link3G-SDI Bộ chuyển đổi Fiber có thể truyền3G-SDI Bộ chuyển đổi Fiber có thể truyền3G-SDI Bộ chuyển đổi Fiber có thể truyền4-Ch 3G-SDI Video3G-SDITín hiệu video thông qua một sợi quang duy nhất, và nó hỗ trợ đầu ra Loop, 4Ch Tally và ngược RS485. Chất lượng videokhông nén phát sóngcấp độ. Nó’s được sử dụng rộng rãi trongphát sónglĩnh vực. Ứng dụng
Thông tin đặt hàng
LNK-
|
HDSDI-4V1D4T4 |
-Ch 3G-SDI Videovới đầu ra Loop + 1Ch ngượcRS485+ 4Ch Tally, SM20km , FC, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp |
|
4 |
-Ch 3G-SDI Videovới đầu ra Loop + ngượcRS485+ 4Ch Tally, SM20km , FC, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp |
