Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Chứng nhận: ISO9001
Model Number: LNK-MHD-1V Series
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1 unit
Giá bán: Có thể đàm phán
Packaging Details: SDI Fiber Media Converter Standard Package
Delivery Time: 5-10 working days
Payment Terms: T/T, Western Union, MoneyGram,PayPal
Supply Ability: 10000pcs/Month
Fiber interface: |
Simplex LC |
Transmission distance: |
550m-20Km |
Wavelength: |
1310nm/1550nm |
Power adaptor: |
DC 5~25V |
Power consumption: |
<5W |
Dimensions (LxWxH): |
80 x 40 x 20 mm |
Fiber interface: |
Simplex LC |
Transmission distance: |
550m-20Km |
Wavelength: |
1310nm/1550nm |
Power adaptor: |
DC 5~25V |
Power consumption: |
<5W |
Dimensions (LxWxH): |
80 x 40 x 20 mm |

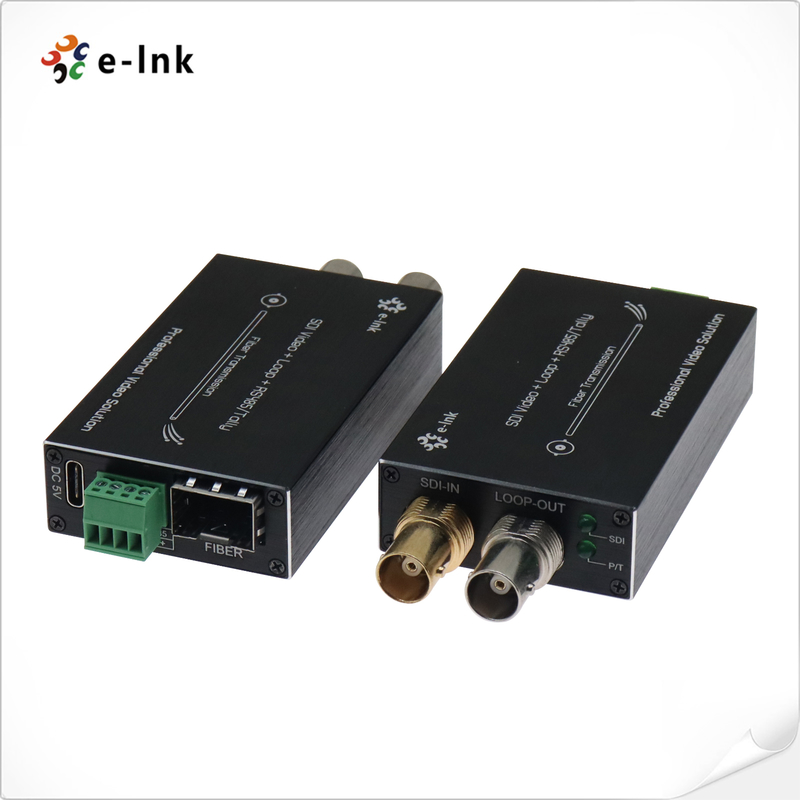

Chuyển đổi sợi SDI kích thước mini HD với SFP Transceiver Tally hoặc Reverse RS485
Chuyển đổi sợi SDIƯu điểm
Tổng quan
LNK-MHD-1V Series Mini-type HD-SDI Fiber Converter hỗ trợ 1-channel HD-SDI Video (audio được nhúng) & Tally hoặc
Phản hồi tín hiệu RS485 được truyền qua cáp quang sợi và theo dõi tín hiệu tại địa phương qua đầu ra vòng lặp HD-SDI.
Thông tin đặt hàng
| Mô hình | Mô tả |
| LNK-MHD-1V1T-MM | Chuyển đổi HD-SDI loại mini sang sợi với Tally và vòng lặp ra, MMF, LC Fiber Connector 500 mét, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
| LNK-MHD-1V1D-MM | Chuyển đổi HD-SDI loại nhỏ sang sợi với RS485 ngược và vòng lặp ra, MMF, LC Fiber Connector 500 mét, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
| LNK-MHD-1V1T-20 | Chuyển đổi HD-SDI loại nhỏ sang sợi với Tally và vòng lặp, SMF, LC Fiber Connector 20KM, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
| LNK-MHD-1V1D-20 | Chuyển đổi HD-SDI loại nhỏ sang Sợi với RS485 ngược và vòng lặp ra, SMF, LC Fiber Connector 20KM, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
| LNK-MHD-1V1T-40 | Chuyển đổi HD-SDI loại nhỏ sang sợi với Tally và vòng lặp, SMF, LC Fiber Connector 40KM, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
| LNK-MHD-1V1D-40 | Chuyển đổi HD-SDI loại nhỏ sang sợi với RS485 ngược và vòng lặp, SMF, LC Fiber Connector 40KM, bao gồm Bộ phát và Bộ thu, được sử dụng bằng cặp |
Thông số kỹ thuật
| Giao diện sợi quang | |
| Giao diện sợi | Simplex LC |
| Khoảng cách truyền | 550m-20Km |
| Độ dài sóng | 1310nm/1550nm |
| Video | |
| Giao diện video | BNC |
| Khống chế đầu vào/bước ra video | 75Ω |
| Điện áp đầu vào / đầu ra video | Thông thường:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Tỷ lệ bit video | Tối đa 1,48Gb/s |
| Lợi nhuận chênh lệch (10%~90% APL) | < 1% |
| Hỗ trợ định dạng SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| Tiêu chuẩn SDI video | 270Mbps (SD-SDI) |
| 1.485Gbps (HD-SDI) | |
| Dữ liệu | |
| Giao diện vật lý | Máy trục vít tiêu chuẩn công nghiệp |
| Loại dữ liệu | Đếm hoặc đảo ngược RS485 |
| Hỗ trợ tần số/Tỷ lệ |
Tối đa 115200bps cho RS422 Tối đa 57600bps cho RS485 |
| BER | < 10 ¢9 |
| Máy điện | |
| Bộ điều hợp điện | DC 5 ~ 25V |
| Tiêu thụ năng lượng | < 5W |
| Chỉ số LED | |
| SDI | SDI video |
| T/T | Cung cấp điện |
| Máy móc | |
| Kích thước (LxWxH) | 80 x 40 x 20 mm |
| Trọng lượng | 1kg/cặp |
| Lớp vỏ | Vỏ nhôm |
| Tùy chọn gắn | Màn hình |
| Môi trường | |
| Nhiệt độ hoạt động | -20°C+70°C |
| Nhiệt độ lưu trữ | -40°C+80°C |
| Độ ẩm làm việc | 0~95% |
| MTBF | ≥100000 giờ |
