Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Chứng nhận: CE,FCC,RoHs
Model Number: LNK-3GSDI-4V1D4T
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1pair
Giá bán: negotiate
Packaging Details: SDI Fiber Converter standard export package
Delivery Time: 3-6working days
Payment Terms: T/T, L/C, D/A, D/P, Western Union
Supply Ability: 5000pairs per month
Fiber Connector: |
FC/UPC (SC, LC, ST optional) |
Equilibrium:: |
0-150m @3Gb/s |
Connector:: |
BNC |
Transmission distance:: |
20km (Other distance Optional) |
Operating temperature:: |
-10℃～＋55℃ |
Power Input:: |
1A@12VDC |
Fiber Connector: |
FC/UPC (SC, LC, ST optional) |
Equilibrium:: |
0-150m @3Gb/s |
Connector:: |
BNC |
Transmission distance:: |
20km (Other distance Optional) |
Operating temperature:: |
-10℃～＋55℃ |
Power Input:: |
1A@12VDC |

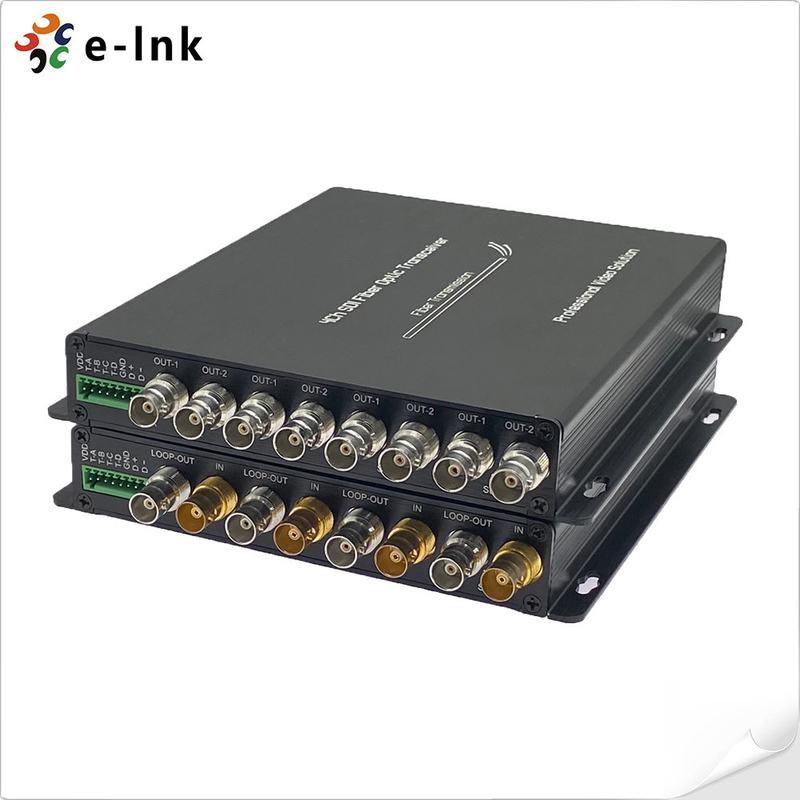

4 kênh 3G-SDIBộ chuyển đổi sợi wth RS485 & Số lượng
4 kênh 3G-SDIBộ chuyển đổi sợiƯu điểm
️ Truyền hình 4 kênh 3G / HD-SDI qua sợi quang
¢ Tự động cân bằng cáp để đảm bảo tính toàn vẹn của tín hiệu
️ Tự động tái lập 270Mbit/s - 1.48Gbit/s-3Gbit/s
️ Tương thích trực tiếp với các hệ thống camera 3G / HD-SDI và hỗ trợ đầu ra 4Ch Loop
Hỗ trợ 4Ch Tally
¢ Chuyển tải cấp độ phát sóng hoàn toàn kỹ thuật số không nén;
Hỗ trợ 1Ch ngược RS485 và 4Ch Tally;
Phạm vi nhiệt độ làm việc (-10 °C ~ + 55 °C)
Tổng quan
Dòng LNK-3GSDI-4V1DT hỗ trợ tín hiệu video HD/3G-SDI tiêu chuẩn độ nét cao 4 kênh và
RS485 và tín hiệu Tally được truyền qua cáp quang sợi duy nhất.
Chuyển đổi bao gồm một máy phát và một máy thu cho tín hiệu 1080P 3G-SDI.
Chuyển đổi có thể truyền 4-Ch 3G-SDI tín hiệu video thông qua một sợi quang duy nhất và nó hỗ trợ Loop
đầu ra, 4Ch Tally và ngược RS485. chất lượng video là không nén phát sóng cấp.
được sử dụng rộng rãi trong lĩnh vực phát sóng.
Ứng dụng
Chỉ số kỹ thuật
| Nhập SDI | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI và Telecom / Datacom |
| 270Mbit/s - 1.48Gbit/s 3Gbit/s | |
| Số đầu vào: 4 | |
| Mất phản xạ: >15DB | |
| Tăng cân: 0-150m @ 3Gb/s | |
| Kết nối: BNC | |
| Kính quang | Kênh: 1 |
| Loại: đơn chế độ | |
| Khoảng cách truyền: 20km (Khách nhiệm khác tùy chọn) | |
| Mất phản xạ: > 15dB | |
| Dithering: < 0.2UI | |
| Kết nối: FC/UPC (SC, LC, ST tùy chọn) | |
| SDI Output | Số đầu ra:4 |
| Mức tín hiệu: 800mV danh nghĩa | |
| Thời gian tăng/giảm: 200ps | |
| Tăng độ: < 10% | |
| Mất phản xạ: > 15dB | |
| Dithering: < 0.2UI | |
| Kết nối: 75Ω BNC | |
| Dữ liệu | 1Ch RS-485 (toàn bộ / nửa duplex) và hỗ trợ NRZ, RZI và Manchester |
| Tối đa 57600bps cho RS485 | |
| Kết nối: Điểm kết nối vít tiêu chuẩn công nghiệp | |
| 4Ch Số: A, B, C, D | |
| Điện năng và chỉ số môi trường | Nhiệt độ hoạt động: -10°C+55°C |
| Điện vào: 1A@12VDC | |
| EMI/RFI: đáp ứng FCC Part 15 Class A, tiêu chuẩn EMC của EU | |
| Thời gian trung bình không gặp trục trặc: >100000 giờ | |
| Hỗ trợ định dạng video SDI |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080i 23/24/30/50/59.94; |
Thông tin đặt hàng
| LNK-HDSDI-4V1D4T | Video HD-SDI 4-Ch với đầu ra Loop + 1Ch ngược RS485 + 4Ch Tally, SM 20km, FC, bao gồm 1 máy phát và 1 máy thu, được sử dụng bằng cặp |
| LNK-3GSDI-4V1D4T | 4-Ch 3G-SDI Video với đầu ra Loop + RS485 ngược + 4Ch Tally, SM 20km, FC, bao gồm 1 máy phát và 1 máy thu, được sử dụng bằng cặp |
