Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: ISO9001, CE, ROHS, FCC
Số mô hình: LNK-M3G-SMB1V-20 Series
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 chiếc
Giá bán: negotiate
chi tiết đóng gói: Gói tiêu chuẩn mở rộng sợi quang
Thời gian giao hàng: 3-5 ngày làm việc
Điều khoản thanh toán: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Khả năng cung cấp: 10000/tháng
Tiêu chuẩn tín hiệu: |
SD-SDI (270Mbps), HD-SDI (1.485Gbps), 3G-SDI (2.97Gbps) |
Hd-sdi jitter: |
<0,2UI (134ps)@100kHz, <1.0UI (673ps)@10Hz |
SFP: |
Simplex Lc, 3.125Gbps. Khoảng cách truyền ≤120km |
bước sóng CWDM: |
Lưới 1270~1610nm, 20nm theo ITU-T |
nhiệt độ lưu trữ: |
-40℃～+80℃ |
Kích thước (LxWxH): |
58x21x20mm |
Tiêu chuẩn tín hiệu: |
SD-SDI (270Mbps), HD-SDI (1.485Gbps), 3G-SDI (2.97Gbps) |
Hd-sdi jitter: |
<0,2UI (134ps)@100kHz, <1.0UI (673ps)@10Hz |
SFP: |
Simplex Lc, 3.125Gbps. Khoảng cách truyền ≤120km |
bước sóng CWDM: |
Lưới 1270~1610nm, 20nm theo ITU-T |
nhiệt độ lưu trữ: |
-40℃～+80℃ |
Kích thước (LxWxH): |
58x21x20mm |

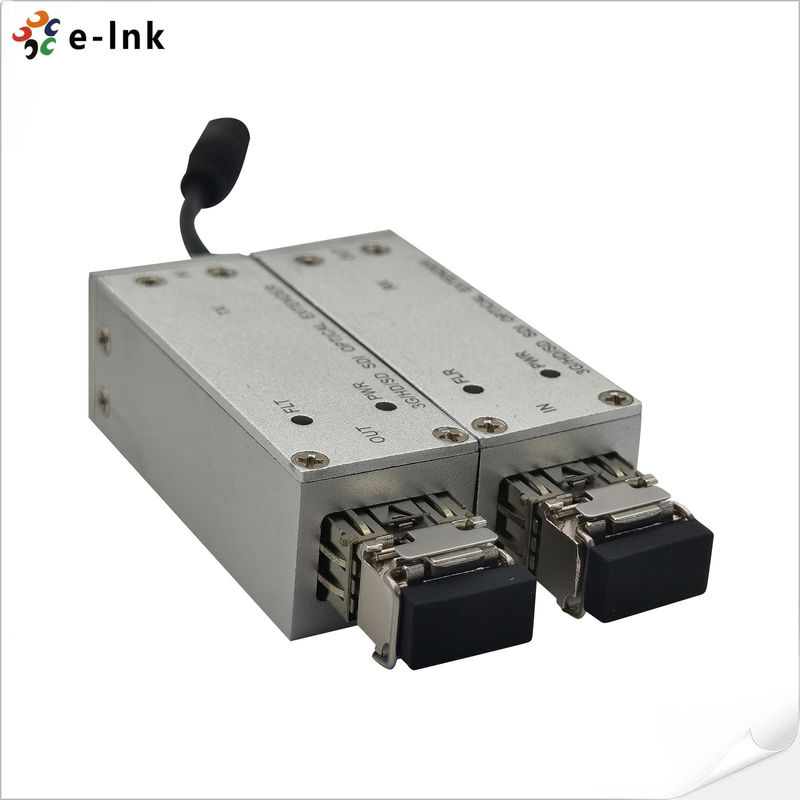

SMB 3G/HD/SD-SDI Optical Micro-Extender
Mô hình:LNK-M3G-SMB1V-20 Series
Tổng quan
LNK-M3G-SMB1V-20 Series 3G-SDI/HD-SDI/SD-SDI micro extender hệ thống truyền quang sợi truyền
một video kỹ thuật số 3G-SDI, HD-SDI, SD-SDI độ nét cao hoặc một luồng DVB-ASI thông qua một chế độ đơn hoặc đa chế độ
sợi hỗ trợ SMPTE424M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M (SDTI).
công nghệ truyền tín hiệu bằng sợi quang kỹ thuật số, không cần điều chỉnh, dễ cài đặt và dễ vận hành.
Dòng bộ mở rộng vi mô SDI sử dụng nguồn điện 5V với mức tiêu thụ năng lượng thấp.
Đặc điểm
¢ Chứng nhận tự động tín hiệu 3G-SDI/HD-SDI/SD-SDI, không cần chọn thủ công
Distances khoảng cách truyền lên đến 120km
Công nghệ CWDM cho phép tối đa 16 (18) kênh truyền qua một sợi
️ Phù hợp với SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M, SMPTE344N
️ Phù hợp với DVB-ASI ((EN50083-9)
- Chỉ dẫn thuận tiện về trạng thái đèn LED.
Bảng PCB thân thiện với môi trường (không chứa Pb)
¢ Bảng PCB với thiết kế nhiều lớp để đảm bảo truyền tín hiệu ổn định và đáng tin cậy
Chỉ số kỹ thuật
| Nhập SDI | |
| Tiêu chuẩn video | SMPTE424M, SMPTE292M, SMPTE259M, SMPTE297M, SMPTE310M, SMPTE305M |
| Tiêu chuẩn tín hiệu | SD-SDI ((270Mbps), HD-SDI ((1.485Gbps), 3G-SDI ((2.97Gbps) |
| Nghị quyết | 10 bit |
| Mức tín hiệu | <380mVp-p |
| Kháng trở | 75Ω |
| Bộ kết nối | SMB |
| SDI đầu ra | |
| Mức tín hiệu | 800mVp-p±10% |
| Thời gian tăng/giảm | < 0,8ns |
| HD-SDI Jitter | < 0.2UI ((134ps) @ 100kHz, < 1.0UI ((673ps) @ 10Hz |
| SDI Jitter | < 0.2UI ((740ps) @ 10Hz, 0.2UI ((740ps) @ 1kHz |
| Kháng trở | 75Ω |
| Bộ kết nối | SMB |
| Giao diện quang học | |
| SFP | Simplex LC, 3,125Gbps. khoảng cách truyền ≤ 120km |
| Độ dài sóng SM tiêu chuẩn | 1310nm, 1550nm |
| Độ dài sóng CWDM | 1270 ~ 1610nm, lưới 20nm theo ITU-T |
| Phạm vi nhiệt độ | 0 ~ 70 ̊C |
| Máy điện | |
| Sức mạnh | 5VDC, 1A |
| Tiêu thụ | < 5W |
| Chỉ số LED | |
| FLT | Tình trạng liên kết sợi (Truyền) |
| FLR | Tình trạng liên kết sợi quang (Nhận) |
| PWR | Tình trạng điện |
| Máy móc | |
| Kích thước (LxWxH) | 58 x 21 x 20 mm |
| Trọng lượng | 100g/cặp |
| Lớp vỏ | Vỏ nhôm |
| Tùy chọn gắn | Màn hình |
| Môi trường | |
| Nhiệt độ hoạt động | -20°C+70°C |
| Nhiệt độ lưu trữ | -40°C+80°C |
| Độ ẩm làm việc | 0~95% |
| MTBF | ≥100000 giờ |
Ứng dụng
Thông tin đặt hàng
| Mô hình | Mô tả |
| LNK-M3G-SMB1V-20 | SMB 3G/HD/SD-SDI Optical Micro-Extender, 1310/1550nm, Simplex LC, chế độ đơn, 20KM bao gồm máy phát và máy thu, được sử dụng bằng cặp |
