Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Chứng nhận: ISO9001, CE, ROHS, FCC
Số mô hình: LNK-3GSDI-4BV Series
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1 pair
Giá bán: $25-369
Packaging Details: SDI Fiber Extender Standard Carton Packaging
Delivery Time: 3-5 working days
Điều khoản thanh toán: T/T, Công Đoàn Phương Tây, MoneyGram, Paypal
Khả năng cung cấp: 1000/tháng
Khoảng cách truyền: |
550m-20Km |
Video input/output voltage: |
Typical:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
Tiêu thụ năng lượng: |
<15W |
bộ đổi nguồn: |
điện áp xoay chiều 110~220V |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |
Khoảng cách truyền: |
550m-20Km |
Video input/output voltage: |
Typical:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
Tiêu thụ năng lượng: |
<15W |
bộ đổi nguồn: |
điện áp xoay chiều 110~220V |
Storage Temperature: |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |

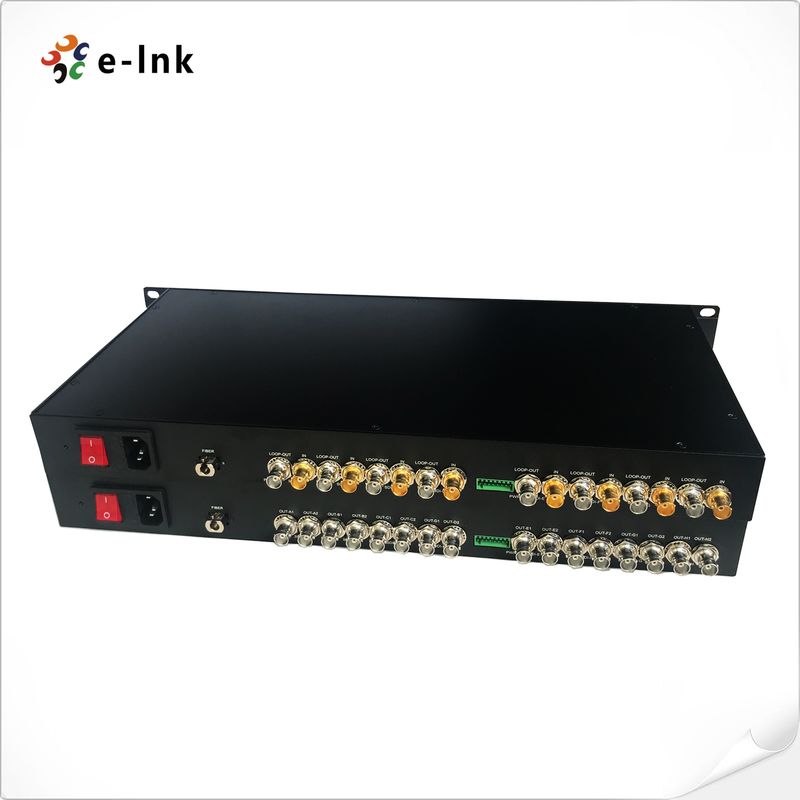

4- Kênh truyền hìnhHai chiều 3Chuyển đổi sợi G-SDI
Mô hình: LNK-3GSDI-4BV Series
Tổng quan
Dòng LNK-3GSDI-4BV hỗ trợ truyền tín hiệu video định hướng hai 4 kênh 3G-SDI tiêu chuẩn độ nét cao
thông qua cáp quang sợi duy nhất, và theo dõi tín hiệu tại địa phương trên một kết quả vòng lặp 3G / HD-SDI.
Bộ chuyển đổi sợi bao gồm một máy phát và một máy thu cho tín hiệu 1080P 3G-SDI.
có thể đồng thời truyền 4-Ch hai chiều 3G-SDI Video, 1-Ch Reverse RS-485 dữ liệu, tín hiệu thông qua một
chất lượng video lên đến tiêu chuẩn phát sóng, chất lượng âm thanh lên đến mức CD hỗ trợ dữ liệu RS-485 ngược
định dạng giao tiếp.
Đặc điểm
4 kênh truyền hình hai chiều 3G-SDI qua sợi quang
¢ Tự động cân bằng cáp để đảm bảo tính toàn vẹn của tín hiệu
️ Tự động đồng hồ lại 270Mbit/s - 1.48Gbit/s - 3Gbit/s
️ Tương thích trực tiếp với các hệ thống camera 3G-SDI và hỗ trợ giao thức dữ liệu RS-485 ngược
Khả năng truyền tải dài ít nhất 10 km (6,2 dặm), lên đến 120 km
️ Lưu lượng điện cho các thiết bị đầu cuối cho các ứng dụng công nghiệp
Hỗ trợ trao đổi nóng và cắm nóng
¢ Chuyển tải cấp độ phát sóng hoàn toàn kỹ thuật số không nén;
- Phạm vi động siêu quang và không cần điều chỉnh trước khi sử dụng;
- kỹ thuật WDM/CWDM/DWDM bằng sợi quang;
✓ phạm vi nhiệt độ cực rộng (-40 °C ~ + 85 °C), thích nghi với nhiều môi trường khác nhau;
Chỉ số kỹ thuật
| Giao diện sợi quang | |
| Giao diện sợi | Simplex LC |
| Khoảng cách truyền | 550m-20Km |
| Độ dài sóng | 1310nm/1550nm |
| Video | |
| Giao diện video | BNC |
| Khống chế đầu vào/bước ra video | 75Ω |
| Điện áp đầu vào / đầu ra video | Thông thường:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Tỷ lệ bit video | Tối đa 3,2Gb/s |
| Lợi nhuận chênh lệch (10%~90% APL) | < 1% |
| Hỗ trợ định dạng SDI | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080P 23.98/24/30/50/60 | |
| Tiêu chuẩn SDI video | 270Mbps (SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Chế bản đồ ((3G-SDI) | |
| SMPTE424M 3Gb / s giao diện hàng loạt ((3G-SDI) | |
| Dữ liệu | |
| Giao diện vật lý | Máy trục vít tiêu chuẩn công nghiệp |
| Loại dữ liệu | RS485 ngược |
| Hỗ trợ tần số/Tỷ lệ | Tối đa 57600bps cho RS485 |
| BER | < 10 ¢9 |
| Máy điện | |
| Bộ điều hợp điện | AC 110 ~ 220V |
| Tiêu thụ năng lượng | < 15W |
| Chỉ số LED | |
| SDI A/B/C/D/E/F/G/H | SDI video |
| PWR | Cung cấp điện |
| Máy móc | |
| Kích thước (LxWxH) | 19 inch 1U (483 x 220 x 44.45mm) |
| Trọng lượng | 7kg/cặp |
| Lớp vỏ | Vỏ nhôm |
| Tùy chọn gắn | Cây đắp rack |
| Môi trường | |
| Nhiệt độ hoạt động | -20°C+70°C |
| Nhiệt độ lưu trữ | -40°C+80°C |
| Độ ẩm làm việc | 0~95% |
| MTBF | ≥100000 giờ |
Thông tin đặt hàng
| Mô hình | Mô tả |
| LNK-3GSDI-4BV | 4-Ch Video 3G-SDI hai chiều với vòng tròn, 20km, SM, FC, bao gồm 1 máy phát và 1 máy thu, được sử dụng bằng cặp |
| LNK-3GSDI-4BV1R | Video SDI hai chiều 4-Ch với vòng lặp + 1-Ch RS485 Reverse Data, 20km, SM, FC, bao gồm 1 máy phát và 1 máy thu, được sử dụng bằng cặp |
