Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Chứng nhận: ISO9001, CE, ROHS, FCC
Số mô hình: Sê-ri LNK-3G-1V4H
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 cặp
Giá bán: $25-369
Packaging Details: SDI Fiber Extender Standard Carton Packaging
Delivery Time: 3-5 working days
Điều khoản thanh toán: T/T, Công Đoàn Phương Tây, MoneyGram, Paypal
Khả năng cung cấp: 1000/tháng
Khoảng cách truyền: |
550m-20Km |
Đầu vào video/ra điện áp đặt: |
Điển hình: 1Vpp, Tối thiểu 0,5Vpp, Tối đa 1,5Vpp |
Connector: |
Female HDMI type A |
Casing: |
Aluminum Case |
Nhiệt độ lưu trữ: |
-40℃～+80℃ |
Dimensions (LxWxH): |
Transmitter: 72 x 42 x 22 mm Receiver: 164 x 72 x 38 mm |
Khoảng cách truyền: |
550m-20Km |
Đầu vào video/ra điện áp đặt: |
Điển hình: 1Vpp, Tối thiểu 0,5Vpp, Tối đa 1,5Vpp |
Connector: |
Female HDMI type A |
Casing: |
Aluminum Case |
Nhiệt độ lưu trữ: |
-40℃～+80℃ |
Dimensions (LxWxH): |
Transmitter: 72 x 42 x 22 mm Receiver: 164 x 72 x 38 mm |

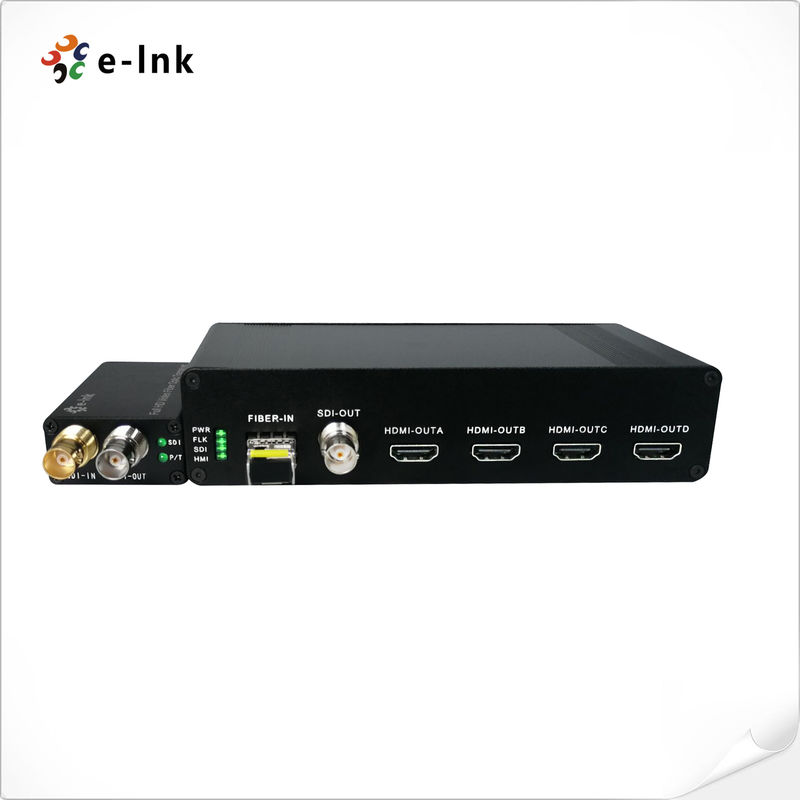

1ChSợi 3G-SDIMáy mở rộngvới4Ch HDMI Output
Mô hình: LNK-3G-1V4H Series
Tổng quan
LNK-3G-1V4H Series 3G-SDI Fiber Extender hỗ trợ 1 kênh 3G-SDI Video (audio nhúng) được truyền qua sợi
E-link 3G-SDI Video over Fiber Converters bao gồm
một máy phát với vòng lặp ra ngoài và một máy thu với đầu ra 1Ch 3G-SDI và 4Ch HDMI.
Đặc điểm
¢ Máy phát với đầu vào 1Ch 3G-SDI và vòng lặp ra
¢ Máy thu có đầu ra 1Ch 3G-SDI và đầu ra HDMI 4Ch
️ Tự động quay lại 270Mbit/s - 1.48Gbit/s - 3Gbit/s
️ Tương thích trực tiếp với các hệ thống camera 3G-SDI
Khả năng truyền tải dài ít nhất 10 km (6,2 dặm), lên đến 80 km
️ Điện vào khối đầu cuối; Chuyển đổi nóng và cắm nóng;
¢ Chuyển tải cấp độ phát sóng hoàn toàn kỹ thuật số không nén;
- Phạm vi động siêu quang và không có điều chỉnh;
- kỹ thuật WDM/CWDM/DWDM bằng sợi quang;
Phạm vi nhiệt độ cực rộng (-40°C~+85°C), thích nghi với nhiều môi trường khác nhau;
Chỉ số kỹ thuật
| Giao diện sợi quang | |
| Giao diện sợi | Simplex LC |
| Khoảng cách truyền | 550m-20Km |
| Độ dài sóng | 1310nm/1550nm |
| Video- SDI | |
| Giao diện video | BNC |
| Khống chế đầu vào/bước ra video | 75Ω |
| Điện áp đầu vào / đầu ra video | Thông thường:1Vpp, Min 0.5Vpp, Max 1.5Vpp |
| Tỷ lệ bit video | Tối đa 3,2Gb/s |
| Lợi nhuận chênh lệch (10%~90% APL) | < 1% |
| Tiêu chuẩn SDI video | 270Mbps ((SD-SDI), 1.485Gbps/M ((HD-SDI) |
| SMPTE425M3Gb/s Chế bản đồ ((3G-SDI) | |
| SMPTE424M 3Gb / s giao diện hàng loạt ((3G-SDI) | |
| Video- HDMI | |
| Bộ kết nối | HDMI nữ loại A |
| Kháng trở | 100Ω |
| Nghị quyết | Tối đa 1920*1200@60Hz |
| Phạm vi cáp HDMI | < 5m |
| Máy điện | |
| Bộ điều hợp điện | DC 5V |
| Tiêu thụ năng lượng | < 5W |
| Chỉ số LED | |
| PWR | Cung cấp điện |
| FLK | Liên kết sợi |
| SDI | SDI Video |
| HMI | HDMI Video |
| Máy móc | |
| Kích thước (LxWxH) | Máy phát: 72 x 42 x 22 mm |
| Máy thu: 164 x 72 x 38 mm | |
| Trọng lượng | 1.5kg/cặp |
| Lớp vỏ | Vỏ nhôm |
| Tùy chọn gắn | Màn hình |
| Môi trường | |
| Nhiệt độ hoạt động | -20°C+70°C |
| Nhiệt độ lưu trữ | -40°C+80°C |
| Độ ẩm làm việc | 0~95% |
| MTBF | ≥100000 giờ |
Ứng dụng
Thông tin đặt hàng
| Mô hình | Mô tả |
| LNK...3G-1V4h | 3G-SDI Fiber Extender, Transmitter với đầu vào và vòng lặp 3G-SDI, Máy thu với đầu ra 3G-SDI 1Ch và đầu ra HDMI 4Ch, SMF, LC Fiber Connector 20KM, được sử dụng bởi cặp |
