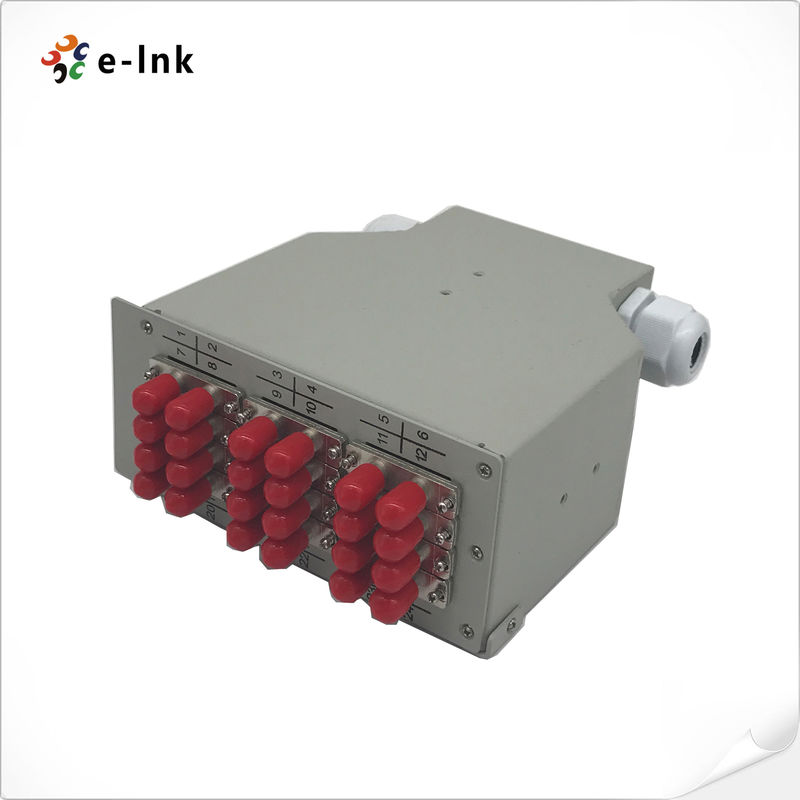

Bảng vá sợi quang công nghiệp 12ST 24 cổng Duplex gắn DIN-Rail

Bảng đệm sợi công nghiệp 12ST 24-Port Duplex DIN-Rail Mount

Tổng quan sản phẩm

CácE-link 24-Port Industrial DIN-Rail Fiber Patch Panelcung cấpQuản lý sợi cứng, mật độ caochochấm dứt trực tiếpvàghép hợp nhấttrong môi trường không gian hạn chế.nhôm anodized cao cấp (RAL 7035), bảng điều khiển này cung cấphiệu suất bền, nhẹtrong khi duy trì mộtdấu chân nhỏ gọncho sự tích hợp liền mạch với cácThiết bị gắn trên đường ray DINtrong khoang hoặc tủ.

Các tính năng và lợi ích chính

✅Quản lý sợi công suất cao

• 12 bộ chuyển đổi ST duplex (tổng cộng 24 cổng)chođệm mật độ cao

• Hỗ trợcả kết thúc trực tiếp và ghép hợp nhất

• Truy cập không có công cụđể bảo trì nhanh chóng

✅Độ bền công nghiệp

• Bộ chứa nhôm anodized(kháng ăn mòn, kết thúc tự nhiên)

• DIN-rail gắn (Tiêu chuẩn TS-35)cho dễ dàngtích hợp tủ công nghiệp

• Bảo vệ IP20chống bụi và độ ẩm nhẹ

✅Thiết kế tiết kiệm không gian

• siêu nhỏ gọncho các khoang có mật độ cao

• Độ cao tương đương 1Ucho khả năng tương thích giá đỡ

• Tối ưu hóa cho các bảng điều khiển đông đúc

✅Ứng dụng rộng rãi
Ước gìTự động hóa công nghiệp(hợp với IEC 61850-3)
Ước gìPhân phối viễn thông/FTTH
Ước gìCác kết thúc đường dây fronthaul/backhaul 5G
Ước gìKết nối chéo trung tâm dữ liệu

Thông số kỹ thuật

1. Kết thúc sợi mật độ cao

• 12 bộ chuyển đổi ST duplex (tổng cộng 24 cổng)cho dán sợi có dung lượng cao

• Hỗ trợcả kết thúc trực tiếp và ghép hợp nhất

• Truy cập không cần công cụđể bảo trì dễ dàng

2Xây dựng công nghiệp

• Bộ chứa nhôm anodized(RAL 7035 màu xám)

• Bảo vệ IP20chống bụi và độ ẩm nhẹ

• DIN-rail gắn(Tiêu chuẩn TS-35) để tích hợp dễ dàng

3. Quản lý cáp tối ưu

• 2x PG 11 tuyến dây chuyềncho đường vào/ra khỏi sợi an toàn

• Thiết kế giảm căng thẳngđể ngăn ngừa hư hỏng cáp

• Dấu chân nhỏ gọn(1U tương đương chiều cao)

4Hiệu suất môi trường bền vững

• Phạm vi nhiệt độ rộng: -40°C đến +80°C (-40°F đến 176°F)

• Chống rung độngcho môi trường công nghiệp

• Chống ăn mònXây dựng nhôm

5. Tùy chọn tùy chỉnh

• Cấu hình adapter thay thếcó sẵn (FC/SC/LC)

• Nhãn hiệu tùy chỉnhđể dễ dàng xác định

• Tích hợp khay ghép tùy chọn

Các thông số kỹ thuật chính:

• Loại bộ điều hợp: ST duplex (12 adapter, 24 cổng)

• Lắp đặt: DIN-rail TS-35

• Vật liệu: Aluminium anodized

• Màu sắc: RAL 7035 màu xám

• Đưa cáp: 2x PG 11 tuyến

Các kịch bản ứng dụng chuyên nghiệp

1. Cơ sở hạ tầng mạng công nghiệp

• Hệ thống điều khiển tự động hóa nhà máy(các thiết bị phù hợp với IEC 61850-3)

• Mạng công nghiệp chế biếncho các nhà máy lọc dầu / khí và nhà máy hóa chất

• Truyền thông tín hiệu đường sắt(Môi trường được chứng nhận EN 50155)

• Trạm phụ điệnyêu cầu quản lý sợi cứng

2- Phương tiện viễn thông

• Các khung phân phối FTTH (Fiber-to-the-Home)trong MDU

• Các điểm kết thúc 5G fronthaul/backhaulcho các mạng di động nhỏ

• Phân phối sợi văn phòng trung tâmhệ thống

• Quản lý sợi OSP (ngoại nhà máy)cho kết nối đường dài cuối cùng

3. Trung tâm dữ liệu và mạng doanh nghiệp

• Kết nối chéo sợi mật độ caotrong các giá đỡ có không gian hạn chế

• Xương sống của mạng Campuskết thúc

• Mạng lưới an toàn của chính phủ/quân độiyêu cầu định tuyến sợi được tổ chức

• Trung tâm dữ liệu tài chínhvới các yêu cầu quản lý cáp nghiêm ngặt

4Ứng dụng cơ sở hạ tầng quan trọng

• Hệ thống giao thông thông minhcác nút sợi

• Mạng truyền thông an toàn công cộng

• Hệ thống giám sát tiện ích(nước / khí / điện)

• Mạng phân phối quang học thành phố thông minh

Ưu điểm kỹ thuật:
Ước gìĐộ tin cậy cấp tàu sân bayvới cấu trúc nhôm anodized
Ước gìKết thúc mật độ cao: 12 bộ điều hợp ST duplex (24 cổng)
Ước gìĐộ bền công nghiệp: Bảo vệ IP20, hoạt động từ -40 °C đến +80 °C
Ước gìThiết kế hiệu quả không gian: Ứng dụng gắn trên đường ray DIN nhỏ gọn (Tiêu chuẩn TS-35)

Chỉ số kỹ thuật

Thông tin đặt hàng
