Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Model Number: LNK-HF100DA Series
Tài liệu: E-link LNK-HF100DA HDMI+Bid....0.pdf
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1 pcs
Giá bán: Có thể đàm phán
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Power supply: |
The power adapter: DC 5~12V |
Power dissipation: |
MAX 4W |
Operating Temperature: |
-20℃ ~ +70℃ |
Operating Humidity: |
5% ~ 90% |
Dimension (LxWxH): |
92 x 57 x 23 (mm) |
Interface bandwidth: |
3Gbps |
Power supply: |
The power adapter: DC 5~12V |
Power dissipation: |
MAX 4W |
Operating Temperature: |
-20℃ ~ +70℃ |
Operating Humidity: |
5% ~ 90% |
Dimension (LxWxH): |
92 x 57 x 23 (mm) |
Interface bandwidth: |
3Gbps |
Ưu điểm
️Truyền tín hiệu video HDMI, RS232 và âm thanh lên đến 20km qua một cáp sợi duy nhất;
️Phân giải hỗ trợ lên đến1920*1200@60Hz;
️Hỗ trợ đặc biệt1600*1200 @60HZ
️Hỗ trợ truyền âm thanh stereo hai chiều bên ngoài;
️Phù hợp với tiêu chuẩn HDMI 1.4B 3D và HDCP 1.2;
️Máy thu HDMI 1.4b một cổng
️Khả năng tương thích cao, có thể tự động khớp nguồn và thiết bị hiển thị;
️Hệ thống điều chỉnh tự động tích hợp, làm cho hình ảnh mượt mà, rõ ràng và ổn định;
️Hệ thống bảo vệ ESD tích hợp;
️Dễ dàng cài đặt, cắm và chơi;
️Hỗ trợ EDID
Tổng quanw
CácLNK-HF100DA DòngHDMITải quang extender cung cấp mở rộngHDMI, âm thanh hai chiều và RS232trên một cáp quang, nó hỗ trợ Chế độ HDMI1.4, nó hoàn toàn tương thích với HDMI 1.4b, HDMI 1.4b 3D và HDCP 1.4,độ phân giải cao lên đến1920*1200@60HzCác extender có thể sử dụng cho một loạt các ứng dụng đòi hỏi truyền đường dài của độ phân giải cao với chất lượng cao bởi sự ổn định tốt và an ninh mạnh mẽ.
Chỉ số kỹ thuật
|
Parameter |
Mô tả
|
|
|
Video
|
Tiêu chuẩn |
HDMI1.4B 3D; HDCP1.4
|
|
Đồng hồ pixel tối đa |
165MHz
|
|
|
Tốc độ dữ liệu tối đa |
6.75Gbps
|
|
|
Cngười đồng ý |
1080P@50/59.95/60Hz, ((Max 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz,
1080i@50/59.94/60/Hz, Hỗ trợ đặc biệt 1600*1200 @60HZ
|
|
|
Bộ kết nối |
HDMI nữ loại A
|
|
|
Kháng trở |
100Ω
|
|
|
HDMI Phạm vi cáp |
<5Meter (Phát quyết lên đến1920*1200@60Hz)
|
|
|
Âm thanh |
Giao diện |
3.5MM âm thanh âm thanh bên ngoài
|
|
Máy phát |
1Ch Input + 1Ch Output
|
|
|
Máy nhận |
1Ch Input + 1Ch Output
|
|
|
RS232 |
Giao diện |
Khối đầu cuối 3 chân
|
|
Tỷ lệ Baud |
≤115200bps
|
|
|
Sợi quang |
Giao diện |
Mô hình SFP ️ đầu nối LC
|
|
Loại sợi |
Một chế độ
|
|
|
Độ dài sóng |
850nm/1310nm/1550nm
|
|
|
Băng thông giao diện |
3Gbps
|
|
|
Khoảng cách truyền |
Transmission@1920*1200@60Hz
Sợi đa chế độ: < 500M
Sợi một chế độ: 20km
|
|
|
Chỉ sốCác loại khác |
Nguồn cung cấp điện |
Bộ điều hợp điện: DC 5 ~ 12V
|
|
Phân hao năng lượng |
MAX 4W
|
|
|
Nhiệt độ |
Hoạt động: -20 °C ~ +70 °C
|
|
|
Độ ẩm |
Hoạt động: 5% ~ 90%
|
|
|
Kích thước (Lx)WxH) |
92 x 57 x 23 (mm)
|
|
Thông tin đặt hàng
|
Mô hình |
Mô tả |
|
LNK-HF100DA |
1Ch HDMI + 1Ch hai chiềuStereoAudio + 1Ch RS232 qua Fiber Optic Extender, LC ((SFP), Multi-mode fiber,500m, bao gồm 1 máy phát và 1 máy thu, được sử dụng bằng cặp |
|
LNK-HF100DA-20 |
1Ch HDMI + 1Ch hai chiềuStereoAudio + 1Ch RS232 qua Fiber Optic Extender, LC ((SFP), Slưỡi liềm-mode fiber,20km, bao gồm 1 máy phát và 1 máy thu, được sử dụng bằng cặp |

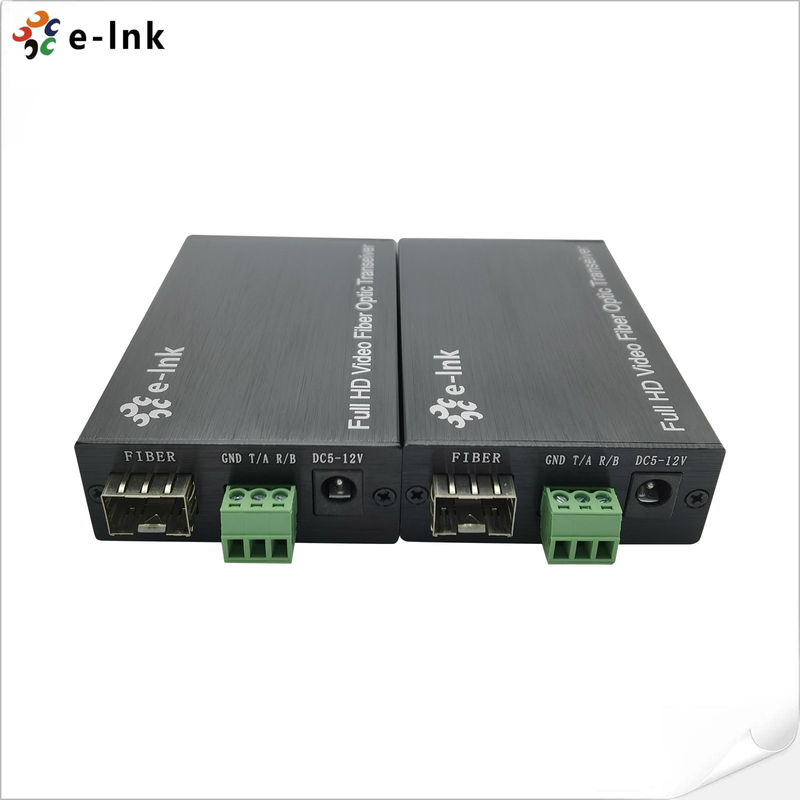

Hình ảnh
Ứng dụng
