Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Model Number: LNK-HF100DA Series
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1 pcs
Giá bán: Có thể đàm phán
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Power supply: |
The power adapter: DC 5~12V |
Power dissipation: |
MAX 4W |
Temperature: |
Operating: -20℃ ~ +70℃ |
Humidity: |
Operating: 5% ~ 90% |
Dimension (LxWxH): |
92 x 57 x 23 (mm) |
Interface bandwidth: |
3Gbps |
Power supply: |
The power adapter: DC 5~12V |
Power dissipation: |
MAX 4W |
Temperature: |
Operating: -20℃ ~ +70℃ |
Humidity: |
Operating: 5% ~ 90% |
Dimension (LxWxH): |
92 x 57 x 23 (mm) |
Interface bandwidth: |
3Gbps |
Ưu điểm
► Truyền tín hiệu video HDMI, RS232 và âm thanh lên đến 20km qua một cáp quang duy nhất;
► Hỗ trợ độ phân giải lên đến 1920*1200@60Hz ;
► Hỗ trợ đặc biệt 1600*1200 @60HZ;
► Hỗ trợ truyền âm thanh nổi hai chiều bên ngoài;
► Tuân thủ tiêu chuẩn HDMI 1.4B 3D và HDCP 1.2;
► Bộ thu HDMI 1.4b một cổng;
► Khả năng tương thích cao, có thể tự động kết hợp thiết bị nguồn và thiết bị hiển thị;
► Hệ thống điều chỉnh tự động tích hợp, giúp hình ảnh mượt mà, rõ ràng và ổn định;
► Hệ thống bảo vệ ESD tích hợp;
► Dễ dàng cài đặt, cắm và chạy;
► Hỗ trợ EDID
Tổng quan

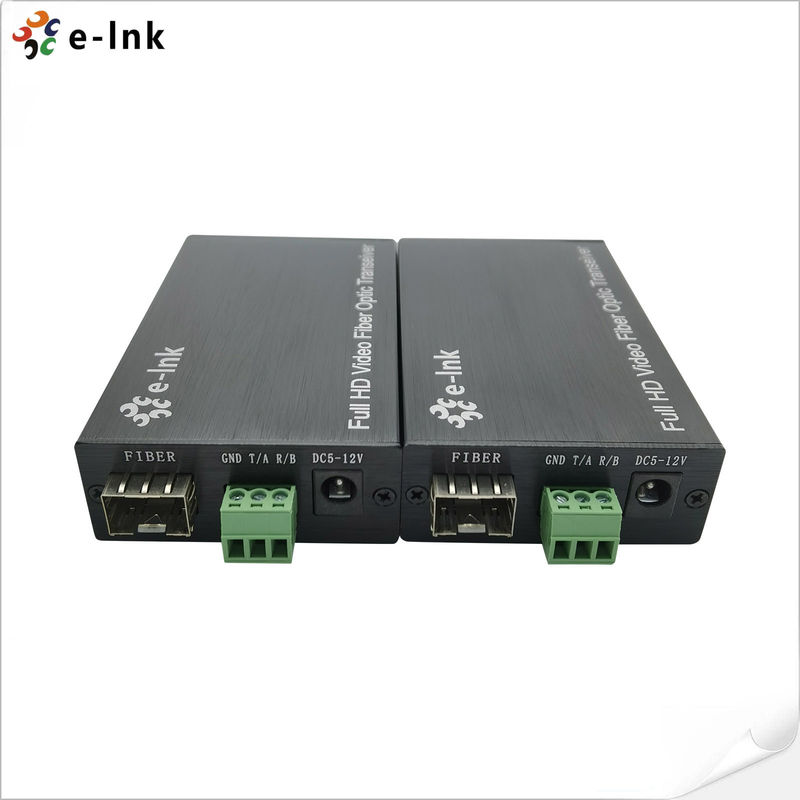

The LNK-HF100DA Series HDMI Bộ mở rộng cáp quang cung cấp khả năng mở rộng HDMI, âm thanh hai chiều và RS232 qua một cáp quang, nó hỗ trợ chế độ HDMI1.4, nó hoàn toàn tương thích với HDMI 1.4b, HDMI 1.4b 3D và HDCP 1.4, độ phân giải cao lên đến 1920*1200@60Hz. Bộ mở rộng có thể được sử dụng cho nhiều ứng dụng yêu cầu truyền khoảng cách xa với độ phân giải cao và chất lượng cao nhờ tính ổn định tốt và bảo mật mạnh mẽ.
Chỉ số kỹ thuật
|
Thông số |
Mô tả |
|
|
Video
|
Tiêu chuẩn |
HDMI1.4B 3D; HDCP1.4 |
|
Tốc độ xung điểm ảnh tối đa |
165MHz |
|
|
Tốc độ dữ liệu tối đa |
6.75Gbps |
|
|
Tương thích |
1080P@50/59.95/60Hz,( Tối đa 1920*1200@60Hz) 1080P@23.98/24/29.97/30Hz, Hỗ trợ đặc biệt 1600*1200 @60HZ |
|
|
Đầu nối |
HDMI loại A (cái) |
|
|
Trở kháng |
100Ω |
|
|
HDMI Phạm vi cáp |
||
|
Âm thanh |
Giao diện |
Âm thanh nổi 3.5MM bên ngoài |
|
Máy phát |
1Ch Đầu vào + 1Ch Đầu ra |
|
|
Máy thu |
1Ch Đầu vào + 1Ch Đầu ra |
|
|
RS232 |
Giao diện |
Khối đầu cuối 3 chân |
|
Tốc độ Baud |
≤115200bps |
|
|
Cáp quang |
Giao diện |
Mô hình SFP – Đầu nối LC |
|
Loại sợi quang |
Đơn mode |
|
|
Bước sóng |
850nm/1310nm/1550nm |
|
|
Băng thông giao diện |
3Gbps |
|
|
Khoảng cách truyền |
Truyền@1920*1200@60Hz Sợi quang đa mode: <500M Sợi quang đơn mode: 20km |
|
|
Chỉ sốKhác |
Nguồn điện |
Bộ đổi nguồn: DC 5~12V |
|
Tiêu thụ điện năng |
TỐI ĐA 4W |
|
|
Nhiệt độ |
Hoạt động: -20℃ ~ +70℃ |
|
|
Độ ẩm |
Hoạt động: 5% ~ 90% |
|
|
Kích thước (LxRxC) |
92 x 57 x 23 (mm) |
|
Thông tin đặt hàng
|
Mô hình |
Mô tả |
|
LNK-HF100DA |
Bộ mở rộng cáp quang 1Ch HDMI + 1Ch Âm thanh nổi hai chiều + 1Ch RS232, LC(SFP), Sợi quang đa mode, 500m, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp |
|
LNK-HF100DA-20 |
Bộ mở rộng cáp quang 1Ch HDMI + 1Ch Âm thanh nổi hai chiều + 1Ch RS232, LC(SFP), Sợi-mode, 20km, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp |
Hình ảnh
Ứng dụng
