Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Chứng nhận: ISO9001, CE, FCC, RoHS
Model Number: LNK-UP1100-T
Tài liệu: E-link Industrial DIN-Rail ....0.pdf
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1pcs
Giá bán: Có thể đàm phán
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month

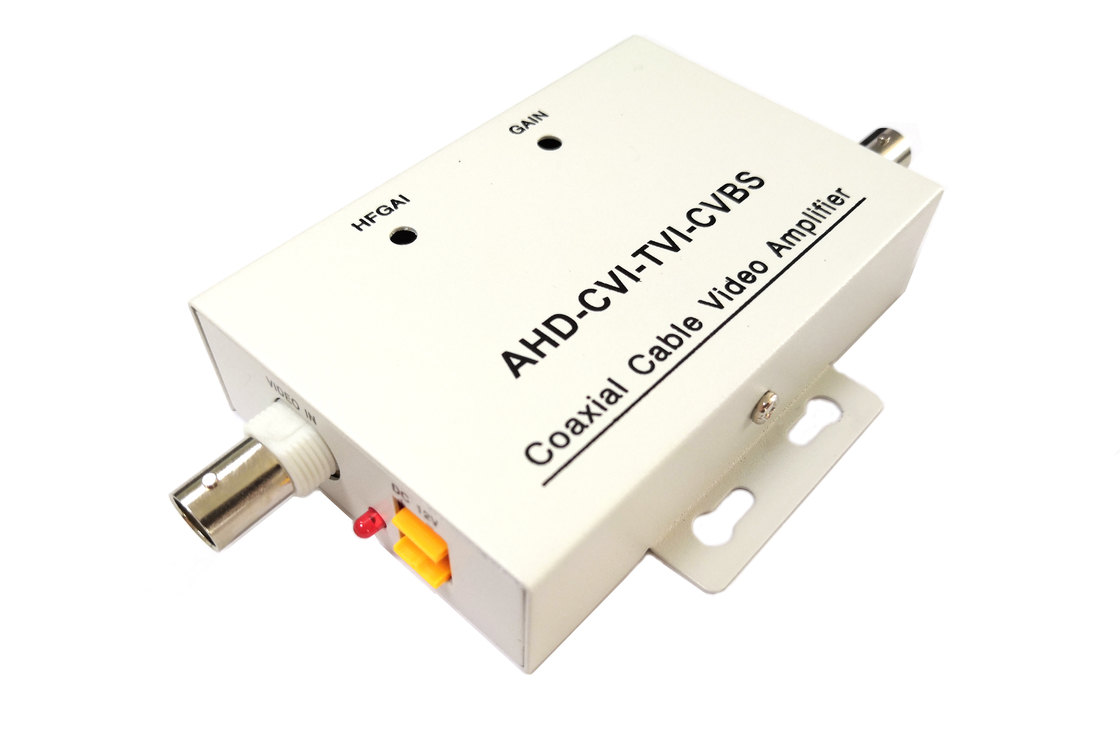

Input: |
1 BNC Video Input |
Output: |
1 BNC Video Output |
Compensation: |
10dB Video Gain Compensation |
Transmission Range:: |
800 Meters / 2620 Feet with RG59 Coaxial Cable |
Input: |
1 BNC Video Input |
Output: |
1 BNC Video Output |
Compensation: |
10dB Video Gain Compensation |
Transmission Range:: |
800 Meters / 2620 Feet with RG59 Coaxial Cable |
Ưu điểm sản phẩm
️PoE+(30W) và Power over Wire
️IEEE802.3af/802.3at phù hợp
️Tỷ lệ dữ liệu lên đến:90Mbps (Downlink), 90Mbps (Uplink)
️Max.Distance:600m trên cáp Cat5e
️Chấp nhận đầu vào điện ngoài 48 ~ 57VDC hoặc đầu vào điện PoE từ cổng RJ45 ((Bên máy thu)
️Hỗ trợ cài đặt DIN-Rail & Wall Mount
️- 10°C đến 60°C (14°F đến 140°F) nhiệt độ hoạt động
Tổng quan
Sản phẩm LNK-UP1100 cung cấp Ethernet Extension 1-CH 10/100Base-TX qua cáp UTP. LNK-UP1100 có thể mở rộng khoảng cách đến 600 mét (với PoE) hoặc 900 mét (không có PoE) bằng cáp UTP.LNK-UP1100 cung cấp một phạm vi nhiệt độ hoạt động rộng từ -10°C đến 60°C (((14°F đến 140°F), làm cho nó phù hợp với môi trường hoạt động khắc nghiệt.
Chỉ số kỹ thuật
|
Ethernet |
|
|
Tiêu chuẩn |
IEEE802.3 10Base-T |
|
IEEE802.3u 100Base-TX |
|
|
IEEE802.3af Điện qua Ethernet |
|
|
IEEE802.3at Power over Ethernet |
|
|
Ethernet |
|
|
Bộ kết nối |
1 × RJ45 |
|
Cáp điện |
Cat5 hoặc cao hơn |
|
Khoảng cách tối đa |
100m |
|
UTP |
|
|
Bộ kết nối |
1 × RJ45 |
|
Cáp điện |
Cat5 hoặc cao hơn |
|
Khoảng cách |
Tối đa 600m trên Cast5e Cable |
|
Downlink |
90Mbps (tối đa) |
|
Liên kết lên |
90Mbps (tối đa) |
|
Công nghệ |
Truyền thông đường dây điện (PLC) |
|
Điện và cơ khí |
|
|
Năng lượng đầu vào |
48 ~ 57VDC (khối đầu cuối) hoặc IEEE802.3at PD (chỉ dành cho LNK-UP1100P-R) |
|
Tiêu thụ năng lượng |
8W tối đa (PoW không sử dụng) |
|
60W tối đa (PoW trong sử dụng) |
|
|
Bảo vệ |
|
|
Độ cực ngược |
Hiện tại |
|
|
Hiện tại |
|
Chỉ số LED |
|
|
Sức mạnh |
Chế độ điện |
|
Ethernet |
SPD, LINK/ACT, PoE (Truyền) |
|
Cặp tròn được bảo vệ |
LINK (Điều gửi) / READY (Đối nhận) / PoW (Đối nhận) / ACT |
|
PoE |
|
|
Tiêu chuẩn |
IEEE802.3af/at |
|
Cảng |
RJ45 |
|
Max.Power |
25.5W tối đa tại RX (thiết bị chạy điện) |
|
30W tối đa tại TX (cỗ máy cung cấp điện) |
|
|
Kích thước (W x D x H) |
114 × 72 × 31 mm |
|
Trọng lượng |
0.25kg |
|
Lớp vỏ |
Vỏ nhôm |
|
Tùy chọn gắn |
DIN-Rail hoặc Wall Mount |
|
Môi trường |
|
|
Nhiệt độ hoạt động |
-10°C đến 60°C (14°F đến 140°F) |
|
Nhiệt độ lưu trữ |
-40 °C đến 85 °C (-40 °F đến 185 °F) |
|
Độ ẩm tương đối |
5% đến 90% không ngưng tụ |
|
MTBF |
> 100.000 giờ |
|
Chứng nhận theo quy định |
|
|
ISO9001 |
|
|
FCC Phần 15 lớp A |
|
|
EN55022 Lớp A |
|
|
Bảo vệ vượt sức |
|
|
RJ45: 1KV |
|
|
BNC: 2KV |
|
|
Năng lượng: 500V |
|
|
Ethernet qua UTP Extender với PoE |
|
|
Mô hình |
Mô tả |
|
LNK-UP1100P-T |
Máy phát 10/100Base-TX (PoE+) Ethernet qua UTP với PoW |
|
LNK-UP1100P-R |
Máy nhận 10/100Base-TX (PoE+) Ethernet qua UTP với PoW |
|
Tùy chọn gắn |
|
|
Tùy chọn năng lượng |
¢ 76.8W/1.6A 48VDC DIN-Rail nguồn điện. |
|
️ Cung cấp điện phải được mua riêng |
|
|
Ethernet qua UTP Extender không có PoE |
|
|
Mô hình |
Mô tả |
|
LNK-UP1100-T |
Máy phát 10/100Base-TX Ethernet qua UTP |
|
LNK-UP1100-R |
Máy nhận 10/100Base-TX Ethernet qua UTP |
|
Tùy chọn gắn |
|
|
Tùy chọn năng lượng |
Nguồn cung cấp điện 12W/1 A 12VDC |
