Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Model Number: LNK-E16F4-LCD Series
Tài liệu: E-link 16E1+4FE+LCD+SNMP PD....0.pdf
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1 pcs
Giá bán: Có thể đàm phán
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Ưu điểm
·Cung cấp 16E1 truyền thông minh bạch;
·Với màn hình LCD 16*2 và đại lý SNMP bên trong.
·Cung cấp giao diện quản lý console ((RS232)
·Cung cấp two fiber interface 1+1 protect function, và ALS ((Automatic Laser Shutdown/Reduction) function
·Cung cấp 4*100M wire-speed Ethernet channel, hỗ trợ đàm phán lẫn nhau, Ethernet bandwidth is set on base on multiple of 32K.;
·Cung cấp một kênh đường dây nóng cho tùy chọn;
·Cung cấp hai giao diện sợi, một như master, người khác như slave, đảm bảo dịch vụ truyền liên tục.
·The rate of optical port is 155Mbps, transmission range can reach 25KM, 40KM, 60KM, 80KM or 100KM;
·E1 interface code is HDB3,E1 vibration characteristic conforms to ITU-T G.703G.823 và G.742;
·Cổng Ethernet hỗ trợ full/half duplex, tự điều chỉnh 10M/100M;
·Cổng Ethernet hỗ trợ chức năng VLAN và có 4 chế độ phân chia cho lựa chọn người dùng;
·Ethernet package size support 1916 byte and 4 Ethernet port could be set seperately; Ethernet package size support 1916 byte and 4 Ethernet port could be set seperately; Ethernet package size support 1916 byte and 4 Ethernet port could be set seperately;
·Có chức năng báo động đầy đủ và có thể theo dõi trạng thái thiết bị từ xa;
·Hỗ trợ two Fiber Loop-back,and Four E1 loop-back mode,and manage device conveniently;
·user configurable main alarm and minor alarm, display in LCD and sound alarm at speaker;
Tổng quan
This device has the console control Thiết bị này có bộ điều khiển,provides the 1+1 fiber path protection, điểm đến điểm truyền quang, màn hình LCD, on the basic of our company development of the PDH optical transmission,use the special VLSI and the SNMP NMS.

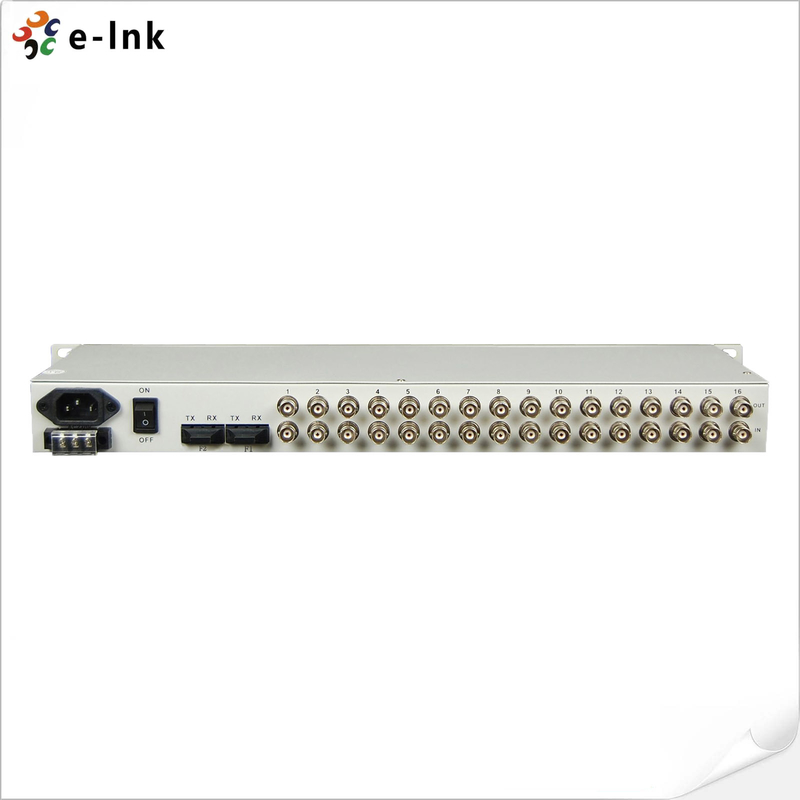

This device is 16E1 point-to-point optical transmission equipment with LCD display, uses the FPGA chips and easy to upgrade. Nó là cấu trúc bảng đơn và công suất truyền lớn nhất của nó là 16E1,4*100M channel Ethernet data and 2 AUX port which is for transmitting other data such as RS232/RS485/RS422.
Chỉ số kỹ thuật
|
Parameter |
Thông số kỹ thuật |
|
Multi-mode Fiber |
|
|
Loại sợi |
50/125um, 62.5/125um |
|
Khoảng cách truyền tối đa |
5Km @ 62.5 / 125um fiber chế độ duy nhất, suy giảm (3dbm/km)Wave Length: 820nm |
|
Năng lượng truyền |
-12dBm (Minut) ~-9dBm (Max) |
|
Độ nhạy của máy thu |
-28dBm ( phút) |
|
Link ngân sách |
16dBm |
|
Sợi đơn chế độ |
|
|
Loại sợi |
8/125um, 9/125um |
|
Khoảng cách truyền tối đa |
10-120Km |
|
Khoảng cách truyền |
40Km @ 9 / 125um fiber chế độ duy nhất, suy giảm (0.35dbm/km) |
|
Độ dài sóng |
1310nm |
|
Năng lượng truyền |
-9dBm (Min) ~-8dBm (Max) |
|
Độ nhạy của máy thu |
-27dBm ( phút) |
|
Link ngân sách |
18dBm |
|
Giao diện sợi |
|
|
Kết nối |
FC (Default), SC/SFP Tùy chọn |
|
Số cảng |
2 (1+1) |
|
Chức năng quản lý |
|
|
Nghị định thư |
Telnet và SNMP |
|
Tiêu chuẩn giao thức SNMP |
Nó cung cấp các file MIB, convenient to be merged to the third party?s SNMP |
|
E1 Giao diện |
|
|
Tiêu chuẩn giao diện |
tuân thủ G.703 |
|
Tỷ lệ giao diện |
n*64Kbps±50ppm |
|
Mã giao diện |
HDB3 |
|
E1 ức chế: |
75Ω (không cân bằng), 120Ω ( cân bằng) |
|
Thả dung nạp |
In accord with protocol G.742 and G. Theo giao thức G.742 và G.823 |
|
Allowed Thuyết giảm |
0~6dBm |
|
EthernetTôi...giao diện (10/100M) UTP) |
|
|
Interface rate |
10/100Mbps, tự thương lượng duplex nửa / đầy đủ |
|
Tiêu chuẩn giao diện |
Tương thích với IEEE 802.3, IEEE 802.1Q (VLAN) |
|
MAC Address Capability |
1024 |
|
Bộ kết nối |
RJ45, hỗ trợ Auto-MDIX |
|
Sức mạnh |
|
|
Nguồn cung cấp điện |
AC180V ~ 260V;DC️48V;DC + 24V |
|
Tiêu thụ năng lượng |
≤10W |
|
Cấu trúc |
|
|
Kích thước sản phẩm |
19 inch 1U 485X138X45mm(WXDXH) |
|
Bao bì đơn giản |
522X198X82mm ((WXDXH) |
|
Trọng lượng mảnh |
3kg |
|
Môi trường làm việc |
|
|
Nhiệt độ hoạt động |
-10 °C ~ 50 °C |
|
Độ ẩm làm việc |
5% ~ 95% (không ngưng tụ) |
|
Nhiệt độ lưu trữ |
-40 °C ~ 80 °C |
|
Độ ẩm lưu trữ |
5% ~ 95% (không ngưng tụ) |
