Industrial Video Ethernet Switch 4x100M Ethernet 1 Video 1 RS485 1 Gigabit Sợi

Industrial Video Ethernet Switch 4x100M Ethernet 1 Video 1 RS485 1 Gigabit Sợi

Tổng quan sản phẩm:

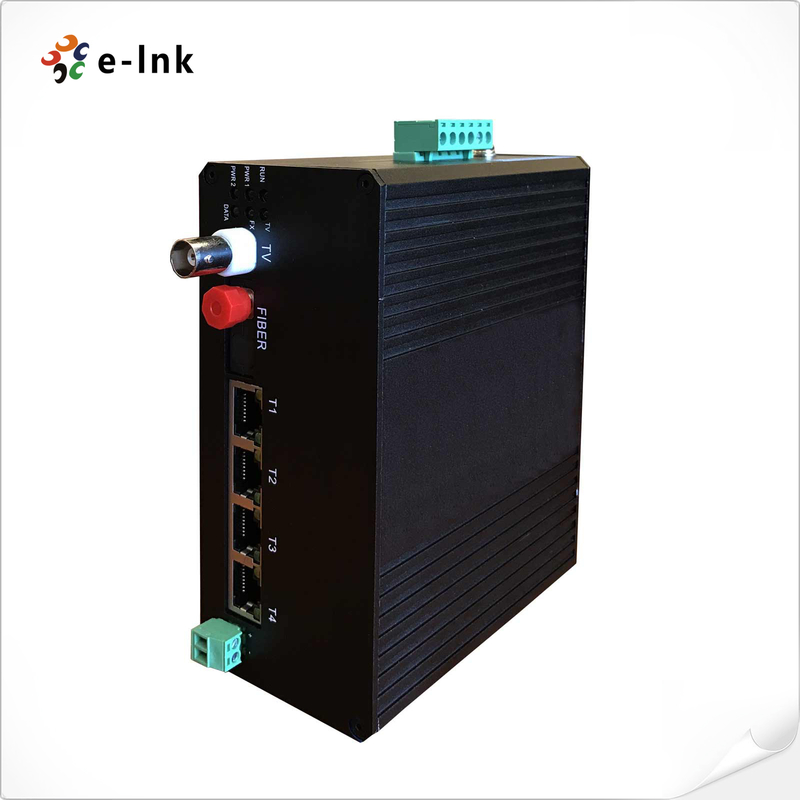

CácLNK-GY4E1V1D Industrial Video Ethernet Switchlà mộtgồ ghề, cô lập về mặt thể chấtgiải pháp mạng được thiết kế chomôi trường công nghiệp khắc nghiệtNó tích hợpCổng Ethernet 4×10/100M,1×Giao diện video,Cổng dữ liệu hàng loạt 1 × RS485, và1×Gigabit fiber uplink, làm cho nó lý tưởng chomạng công nghiệp đa giao thức.

Các tính năng và lợi ích chính

✅Kết nối công nghiệp đa giao thức

• 4 × Cổng Ethernet 10/100M tách biệt về mặt vật lýĐảm bảo:Các phân đoạn mạng an toàn, độc lậpchoCác mạng nội bộ và công cộng.

• Giao diện video 1 ×: Hỗ trợTích hợp camera CCTV / IPchomạng giám sát.

• 1× RS485 Serial Port: Cho phépTruyền thông thiết bị PLC/SCADA(MODBUS RTU, PROFIBUS).

• 1× Gigabit Fiber Uplink (1000BASE-X): mở rộngPhân phối đường dài bằng sợi quang(tối đa120km)

✅Độ tin cậy công nghiệp

• Công nghệ cách ly vật lý: Ngăn ngừanhiễu xuyên mạngchohệ thống quan trọng.

• Phạm vi nhiệt độ rộng (-40 °C đến 75 °C): Hoạt động trongĐiều kiện ngoài trời / công nghiệp cực đoan.

• Bộ chứa kim loại IP40: Chống lạibụi, rung động và nhiễu EMI.

✅Phương vụ linh hoạt

• Mở rộng băng thông DSLAM: Cải tiếnmạng lưới sợi cũmà không cần dây điện.

• Phân biệt đa mạng: Lý tưởng chohội tụ mạng OT/IT an toàn.

• Cài đặt Plug-and-Play: Không cần cấu hình phức tạp.

Đặc điểm sản phẩm:

1. Truyền dữ liệu hiệu suất cao

• 1536 Bytes hỗ trợ khung hình lớn: Tối ưu hóathông lượng cho video & gói dữ liệu lớn

• Bộ đệm khung tích hợp 1MB: Ngăn ngừamất góitrong khicác vụ nổ giao thông cao

• Chọn tự động chế độ chuyển đổi:Lưu trữ và chuyển giao(kiểm tra lỗi) hoặccắt qua(độ trễ thấp < 5μs)

2. Intelligent Ethernet & Video tích hợp

• 4 × 10/100M Cổng tự động thương lượng: Hỗ trợFull/Half-Duplex & Auto-MDI/MDIXchocáp cắm và chơi

• 1024 Bảng địa chỉ MAC: Cho phépHọc/đổi mới tự độngchomạng lưới thiết bị quy mô lớn

• Giao diện video: Kết nối trực tiếpCamera CCTV/ANPRkhông có bộ chuyển đổi bổ sung

3. Độ tin cậy công nghiệp

• Bảo vệ sét 6KV và sóng cao: Các biện pháp bảo vệđiện giậttrongThiết bị ngoài trời

• Các nguồn điện nhập kép 12-48VDCĐảm bảo:Thời gian hoạt động 24/7vớihỗ trợ PSU dư thừa

• Phạm vi nhiệt độ rộng (-40 °C đến 85 °C): Hoạt động trongmôi trường khắc nghiệt(xưởng, đường hầm, trạm phụ)

4. Việc triển khai và giám sát linh hoạt

• Mở rộng băng thông DSLAM: Cải tiếnmạng lưới sợi cũkhông thay cáp

• Chỉ báo trạng thái cổng LED: Giám sát thời gian thực củaliên kết/hoạt động/tốc độmỗi cảng

• DIN-Rail/Wall-Mount (IP40): Gắn gọnVỏ kim loạichotủ không gian hạn chế

Các kịch bản ứng dụng

1. Hệ thống giám sát công nghiệp

• Tích hợpMáy ảnh IP (cổng video),Thiết bị Ethernet, vàCảm biến RS485vàomạng giám sát thống nhất

• Cho phépphân tích video thời gian thựcvớiGiao thông dữ liệu chậm (< 5μs)

• Lý tưởng chobảo mật nhà máy thông minhvàgiám sát khu vực nguy hiểm

2. Cơ sở hạ tầng giao thông

• Quyền lựcHệ thống truyền thông đường sắt/hầmvớibảo vệ cách ly điện

• Máy kết hợpCCTV (Video),Điều khiển tín hiệu (RS485), vàDữ liệu EthernettrongMạng phù hợp với EN 50155

• Chống đượcrung động và nhiệt độ cực đoan (-40 °C đến 85 °C)trongỨng dụng vật liệu lăn

3. Mạng năng lượng và tiện ích

• Kết nốiHệ thống SCADA của trạm phụquaRS485 MODBUSvàBackhaul bằng sợi quang

• Cung cấpTruyền thông bảo vệ điện giật (6kV)choThiết bị lưới thông minh

• Gặp gỡTiêu chuẩn IEC 61850-3choHệ thống tự động hóa năng lượng

4. Việc triển khai thành phố thông minh

• Các tập hợpMáy ảnh giao thông (Video),Các cảm biến IoT (RS485), vàThiết bị Ethernettạitủ bên đường

• Hỗ trợMở rộng băng thông DSLAMkhông cóthay cáp sợi

• IP40 choCài đặt gian hàng ngoài trờitrongđiều kiện thời tiết khắc nghiệt

5. Các hoạt động khai thác dầu khí và mỏ

• Tạo raMạng chống nổvớicác cảng cách ly về mặt vật lý

• Truyền tảigiám sát videovàthiết bị đo từ xa (RS485)qualiên kết sợi tự nhiên an toàn

• Lưu ý:đảm bảo độ tin cậy trongcác địa điểm trường xa xôi

Tối ưu kỹ thuật:

• Tính minh bạch của giao thứcchovideo (ONVIF), dữ liệu (MODBUS) và Ethernet (IEEE 802.3)

• Thời gian trễ xác địnhchocác giao thức công nghiệp nhạy cảm về thời gian

• Lớp phủ phù hợpbảo vệ chống lạiđộ ẩm và khí ăn mòn

• Tự động chuyển đổiquaĐiện năng nhập thừa (12-48VDC)

Chỉ số kỹ thuật

Biểu đồ hiển thị ứng dụng
