Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link

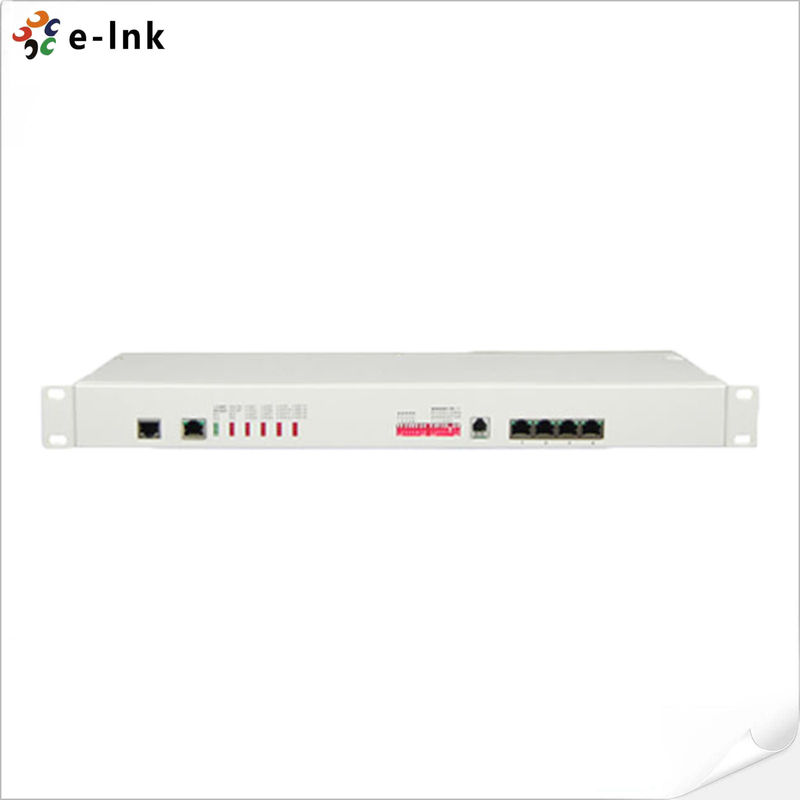

Model Number: LNK-E1-30PCM
Tài liệu: E-link 16E1 PDH Mux Datashe....0.pdf
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1 pcs
Giá bán: Có thể đàm phán
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Ưu điểm
· Dựa trên IC có bản quyền riêng
· Máy có thiết kế PCB đơn
· Có thể giám sát trạng thái báo động từ xa
· Giao diện E1 tuân thủ G.703, áp dụng công nghệ phục hồi đồng hồ số và khóa pha trơn
· Cung cấp 2 giao diện mở rộng (AUX1/2), bạn có thể mở rộng dữ liệu không đồng bộ 1-4 kênh, chẳng hạn như mã RS232/RS485/RS422/Manchester; công tắc 1-8 kênh, âm thanh hai/bốn đường và như vậy
· Truy cập thoại 1-30 kênh, hỗ trợ tính năng ID người gọi và các chức năng tính cước phân cực ngược
· Hỗ trợ các chức năng phân bổ số lẫn nhau của các trang web khác nhau
· Cổng thoại hỗ trợ cổng FXO và FXS, giao diện âm thanh EM2/4, cổng FXO kết nối với tổng đài điều khiển chương trình, cổng FXS kết nối với điện thoại của người dùng
· Thiết bị để bàn hỗ trợ quản lý mạng SNMP độc lập và quản lý mạng ghép kênh quang (tùy chọn)
· Có đèn LED khi thiết bị bị tắt nguồn hoặc đường truyền E1 bị hỏng hoặc mất tín hiệu
· Có thể giám sát nhiệt độ và điện áp (nền tảng quản lý mạng)
· Có thể giám sát nhiệt độ và điện áp của thiết bị từ xa (nền tảng quản lý mạng)
· AC 220V, DC-48V, DC24V có thể tùy chọn
Tổng quan
Thiết bị này là một loại thiết bị truyền điểm đến điểm được phát triển dựa trên đường truyền E1 của công ty chúng tôi, sử dụng VLSI đặc biệt. Nó có chức năng báo động. Có thể tùy chọn 1-30 kênh thoại và 1-4 kênh giao diện dữ liệu nối tiếp. Thiết bị có thể được tích hợp mô-đun SNMP, để quản lý SNMP. Mạch thiết bị là mạch kỹ thuật số. Hoạt động đáng tin cậy, ổn định và tiêu thụ điện năng thấp, tích hợp cao, kích thước nhỏ, dễ dàng cài đặt và bảo trì.
Chỉ số kỹ thuật
|
Thông số |
Thông số kỹ thuật |
|
Giao diện điện thoại FXS |
|
|
Tần số chuông |
75V |
|
Khoảng cách truyền tối đa |
25HZ |
|
Trở kháng hai đường |
600 Ohm (nhấc máy) |
|
Suy hao trả về |
40 dB |
|
Giao diện chuyển mạch FXO |
|
|
Điện áp phát hiện chuông |
35V |
|
Tần số phát hiện chuông |
40Km |
|
Khoảng cách truyền |
17HZ-60H |
|
Trở kháng hai đường |
600 Ohm (nhấc máy) |
|
Công suất phát |
-9dBm (Tối thiểu) ~-8dBm (Tối đa) |
|
Suy hao trả về |
40 db |
|
Ngân sách liên kết |
18dBm |
|
Giao diện E1 |
|
|
Tiêu chuẩn giao diện |
tuân thủ giao thức G.703 |
|
Tốc độ giao diện |
2048Kbps±50ppm |
|
Mã giao diện |
HDB3 |
|
Trở kháng E1: |
75Ω (không cân bằng), 120Ω (cân bằng) |
|
Dung sai jitter |
Phù hợp với giao thức G.742 và G.823 |
|
Suy hao cho phép |
0~6dBm |
|
Nguồn |
|
|
Nguồn điện |
AC180V ~ 260V；DC –48V；DC +24V |
|
Tiêu thụ điện năng |
≤7W |
|
Kích thước |
|
|
Kích thước sản phẩm |
19 inch 1U 485X138X44mm(WXDXH) |
|
Đóng gói đơn giản |
522X198X82mm(WXDXH) |
|
Trọng lượng |
3KG |
|
Môi trường làm việc |
|
|
Nhiệt độ làm việc |
-10°C ~ 50°C |
|
Độ ẩm làm việc |
5%~95 % (không ngưng tụ) |
|
Nhiệt độ bảo quản |
-40°C ~ 80°C |
|
Độ ẩm bảo quản |
5%~95 % (không ngưng tụ) |
|
Kích thước |
|
|
19 inch 1U |
483(Chiều dài)X200(Chiều rộng)X44(chiều cao)mm |
