Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Chứng nhận: ROHS,FCC,CE
Model Number: LNK-3GSDI-4BV
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1 pcs
Giá bán: 1179USD~1199USD
Packaging Details: Converter Standard Export Package
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Từ khóa: |
Bộ chuyển đổi sợi |
Nhiệt độ hoạt động: |
-20+70 |
Kích thước (WXDXH):: |
19inch 1U (483 x 220 x 44,45mm) |
Độ ẩm: |
0 ~ 95% |
Cân nặng: |
7kg/cặp |
MTBF: |
≥100000 giờ |
Từ khóa: |
Bộ chuyển đổi sợi |
Nhiệt độ hoạt động: |
-20+70 |
Kích thước (WXDXH):: |
19inch 1U (483 x 220 x 44,45mm) |
Độ ẩm: |
0 ~ 95% |
Cân nặng: |
7kg/cặp |
MTBF: |
≥100000 giờ |
► 3G hai chiều 4 kênh-SDI truyền video qua sợi quang
► Tự động cân bằng cáp để đảm bảo tính toàn vẹn tín hiệu
► Tự động đồng hồ lại 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Tương thích trực tiếp với các hệ thống camera 3G-SDI và hỗ trợ Đảo ngược giao thức dữ liệu RS-485
► Khả năng truyền xa ít nhất 10 km (6,2 dặm), lên đến 120 km
► Đầu vào nguồn khối đầu cuối cho ứng dụng công nghiệp
► Hỗ trợ trao đổi nóng và cắm nóng
► Truyền phát cấp độ không nén kỹ thuật số đầy đủ;
► dải động quang học siêu và không cần điều chỉnh trước khi sử dụng;
► kỹ thuật WDM/CWDM/DWDM sợi quang;
► phạm vi nhiệt độ cực rộng cấp công nghiệp (-40℃~+85℃), thích ứng với nhiều môi trường khác nhau;

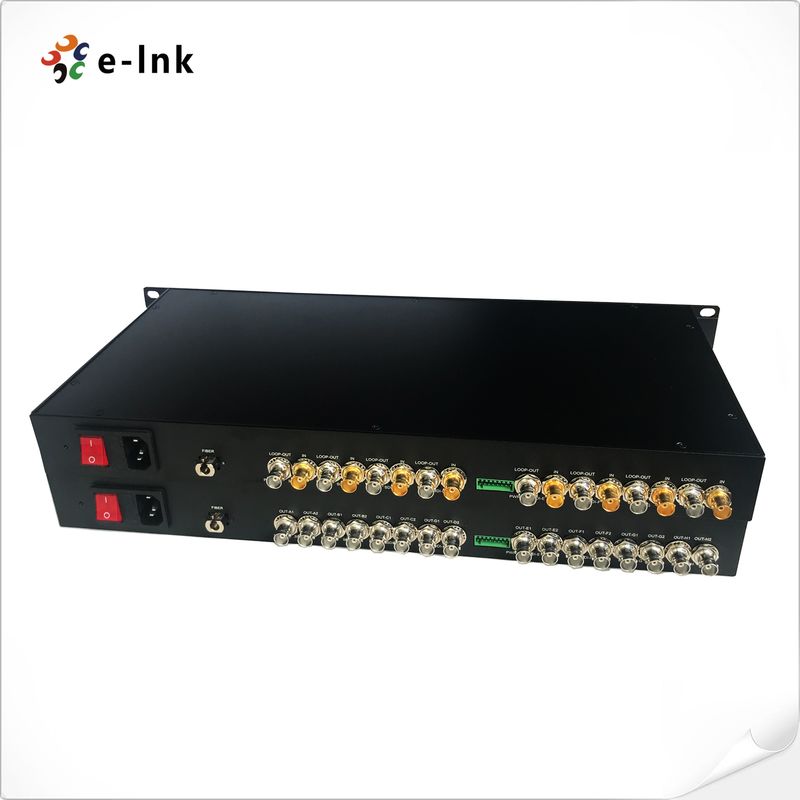

LNK-3GSDI-4BDòng V hỗ trợ 4-kênh tín hiệu video độ nét cao tiêu chuẩn 3G-SDI hai chiều được truyền qua cáp quang duy nhất, và theo dõi tín hiệu cục bộ qua đầu ra vòng lặp 3G/HD-SDI. Bộ chuyển đổi video qua sợi quang E-link 3G-SDI bao gồm một bộ phát và một bộ thu cho tín hiệu 1080P 3G-SDI. Bộ chuyển đổi sợi quang E-link 3G-Bộ chuyển đổi sợi quang SDI có thể đồng thời truyền 3G hai chiều 4 kênh-SDI Video, 1 kênh Đảo ngược dữ liệu RS-485, tín hiệu thông qua một sợi quang duy nhất. Chất lượng video đạt tiêu chuẩn phát sóng, chất lượng âm thanh đạt mức CD hỗ trợ Đảo ngược định dạng giao tiếp dữ liệu RS-485.
|
Giao diện quang sợi |
|
|
Giao diện sợi |
Simplex LC |
|
Khoảng cách truyền |
550m-20Km |
|
Bước sóng |
1310nm/1550nm |
|
Video |
|
|
Giao diện video |
BNC |
|
Video trở kháng đầu vào/đầu ra |
75Ω |
|
Điện áp đầu vào/đầu ra video |
Điển hình: 1Vpp, Tối thiểu 0,5Vpp, Tối đa 1,5Vpp |
|
Tốc độ bit video |
Tối đa 3.2Gb/s |
|
Độ lợi vi phân (10%～90% APL) |
<1% |
|
Hỗ trợ định dạng SDI |
625/25 PAL |
|
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
Tiêu chuẩn SDI video |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
|
|
SMPTE425M3Gb/s Ánh xạ(3G-SDI) |
|
|
Giao diện nối tiếp SMPTE424M 3Gb/s(3G-SDI) |
|
Dữ liệu |
|
|
Giao diện vật lý |
Thiết bị đầu cuối vít tiêu chuẩn công nghiệp |
|
Loại dữ liệu |
RS4 đảo ngược85 |
|
Hỗ trợ tần số/tốc độ |
Tối đa 57600bps cho RS485 |
|
BER |
<10ˉ9 |
|
Điện |
|
|
Bộ đổi nguồn |
AC 110~220V |
|
Tiêu thụ điện năng |
<15W |
|
Mô hình |
Sự miêu tả |
|
LNK-3GSDI-4BV |
Video 3G-SDI hai chiều 4 kênh với vòng lặp, 20km, SM, FC, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp |
|
LNK-3GSDI-4BV1R |
Video SDI hai chiều 4 kênh với vòng lặp + Dữ liệu đảo ngược RS485 1 kênh, 20km, SM, FC, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp |
