Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Model Number: LNK-E32G4 Seriesv
Tài liệu: E-link 32E1+4GE PDH Mux Dat....0.pdf
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 PC
Giá bán: Có thể đàm phán
chi tiết đóng gói: Bao bì carton
Thời gian giao hàng: 3-12 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Liên minh phương Tây, Moneygram, PayPal
Khả năng cung cấp: 1000 PC/tháng
Độ ẩm làm việc: |
5 % ~ 95 % (không ngưng tụ) |
Độ ẩm lưu trữ: |
5 % ~ 95 % (không ngưng tụ) |
Nhiệt độ hoạt động: |
-10 ° C ~ 50 ° C. |
Nhiệt độ lưu trữ: |
-40 ° C ~ 80 ° C. |
Kích thước sản phẩm: |
19 inch 1U 485X138X44mm(WXDXH) |
Cung cấp điện: |
AC180V ~ 260V DC |
Độ ẩm làm việc: |
5 % ~ 95 % (không ngưng tụ) |
Độ ẩm lưu trữ: |
5 % ~ 95 % (không ngưng tụ) |
Nhiệt độ hoạt động: |
-10 ° C ~ 50 ° C. |
Nhiệt độ lưu trữ: |
-40 ° C ~ 80 ° C. |
Kích thước sản phẩm: |
19 inch 1U 485X138X44mm(WXDXH) |
Cung cấp điện: |
AC180V ~ 260V DC |
Ưu điểm
·Dựa trên bản quyền IC
·Phạm vi băng thông Fiber là lên đến 1.5G, băng thông Ethernet là Wire Speed 1000M
·Tỷ lệ giao diện Ethernet là 10/100/1000M, nửa / đầy đủ duplex tự động đàm phán
·4 * Giao diện Ethernet là giao diện chuyển đổi, hỗ trợ VLAN, có thể đặt ra 4 kênh cô lập logic
·Cung cấp giao diện quản lý Console (RS232)
·Cung cấp hai giao diện sợi ((, mặc định FC, mô-đun SFP tùy chọn), 1 + 1 bảo vệ ((APS) chức năng
·Giao diện E1 phù hợp với G.703, áp dụng công nghệ khôi phục đồng hồ kỹ thuật số và khóa pha trơn tru
·Sử dụng điện thoại 2 dây tiêu chuẩn (không phải tay cầm điện thoại) được thiết lập làm đường dây nóng theo yêu cầu kỹ thuật (tùy chọn)
·Khi mất tín hiệu quang học, nó có thể phát hiện thiết bị từ xa là tắt điện hoặc sợi được ngắt kết nối, và báo động báo động bằng đèn LED
·Thiết bị địa phương có thể xem trạng thái hoạt động của thiết bị từ xa
·Cung cấp giao diện mở rộng 2, bạn có thể mở rộng dữ liệu không đồng bộ 1 ~ 2 kênh, chẳng hạn như mã RS232/RS485/RS422/Manchester;
·Cung cấp lệnh giao diện từ xa Loop Back, hỗ trợ chức năng Loop Back E1 địa phương, hỗ trợ E1 LOS và báo động AIS, bảo trì đường dây dễ dàng
·Khoảng cách truyền tới 2-100km mà không bị gián đoạn.
·Hỗ trợ quản lý SNMP (SNMP bên trong đại lý)
·AC 220V, DC-48V, DC24V có thể tùy chọn
·Chức năng phát hiện cực đoan nguồn điện DC-48V/DC24V, Không cực đoan
Tổng quan

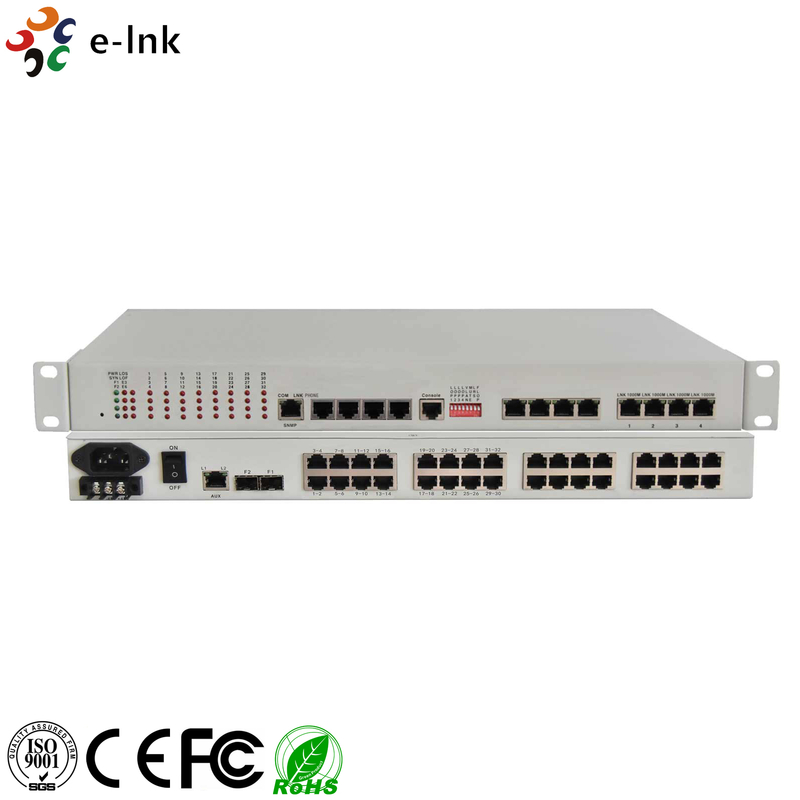

Thiết bị này là thiết bị truyền quang điểm đến điểm được phát triển trên cơ sở VLSI.32*Giao diện E1, 1-4*Giao diện Ethernet 10/100/1000M (Wire Speed 1000M) và 2 giao diện mở rộng 4*Giao diện Ethernet là giao diện chuyển đổi, có thể hỗ trợ VLAN. 1 giao diện mở rộng có thể được sử dụng như kênh truyền dữ liệu không đồng bộ RS232/RS485/RS422, tín hiệu liên lạc khô,1 kênh điện thoại công ty kỹ thuật số có thể là tùy chọn. Nó rất linh hoạt. Nó có chức năng báo động. Công việc là đáng tin cậy, ổn định và tiêu thụ năng lượng thấp, tích hợp cao, kích thước nhỏ.
Chỉ số kỹ thuật
|
Parameter |
Thông số kỹ thuật |
|
Multi-mode Fiber |
|
|
Loại sợi |
50/125um, 62.5/125um |
|
Khoảng cách truyền tối đa |
5km @ 62.5 / 125umMultimode sợi, suy giảm (3dbm/km) Độ dài sóng: 820nm |
|
Năng lượng truyền |
-12dBm (Minut) ~-9dBm (Max) |
|
Độ nhạy của máy thu |
-28dBm ( phút) |
|
Link ngân sách |
16dBm |
|
Sợi đơn chế độ |
|
|
Loại sợi |
8/125um, 9/125um |
|
Khoảng cách truyền tối đa |
40km |
|
Khoảng cách truyền |
40Km @ 9 / 125um fiber chế độ duy nhất, suy giảm (0.35dbm/km) |
|
Độ dài sóng |
1310nm |
|
Năng lượng truyền |
-9dBm (Min) ~-8dBm (Max) |
|
Độ nhạy của máy thu |
-27dBm ( phút) |
|
Link ngân sách |
18dBm |
|
E1 Giao diện |
|
|
Tiêu chuẩn giao diện |
tuân thủ G.703 |
|
Tỷ lệ giao diện |
2048Kbps±50ppm; |
|
Mã giao diện |
HDB3 |
|
E1 ức chế: |
75Ω (không cân bằng), 120Ω ( cân bằng) |
|
Giao diện |
RJ45,2*E1/RJ45 |
|
Thả dung nạp |
In accord with protocol G.742 and G. Theo giao thức G.742 và G.823 |
|
Allowed Thuyết giảm |
0~6dBm |
|
Gigabit Ethernet Interface (10/100/1000M) |
|
|
Interface rate |
10/100/1000 Mbps, giao dịch tự động nửa / đầy đủ duplex |
|
Tiêu chuẩn giao diện |
Tương thích với IEEE 802.3, IEEE 802.1Q (VLAN) |
|
MAC Address Capability |
4096 |
|
Bộ kết nối |
RJ45, hỗ trợ Auto-MDIX |
|
Sức mạnh |
|
|
Nguồn cung cấp điện |
AC180V ~ 260V;DC 48V;DC + 24V |
|
Tiêu thụ năng lượng |
≤10W |
|
Cấu trúc |
|
|
Kích thước sản phẩm |
19 inch 1U 485X138X44mm ((WXDXH)) |
|
Bao bì đơn giản |
522X198X82mm ((WXDXH) |
|
Trọng lượng mảnh |
3kg |
|
Môi trường làm việc |
|
|
Nhiệt độ hoạt động |
-10 °C ~ 50 °C |
|
Độ ẩm làm việc |
5% ~ 95% (không ngưng tụ) |
|
Nhiệt độ lưu trữ |
-40 °C ~ 80 °C |
|
Độ ẩm lưu trữ |
5% ~ 95% (không ngưng tụ) |
Ứng dụng
