Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Model Number: LNK-PDH-E4F1M Series
Tài liệu: E-link Managed 4E1 + 1FE PD....0.pdf
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1 pcs
Giá bán: Có thể đàm phán
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
216X140X31mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
216X140X31mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |

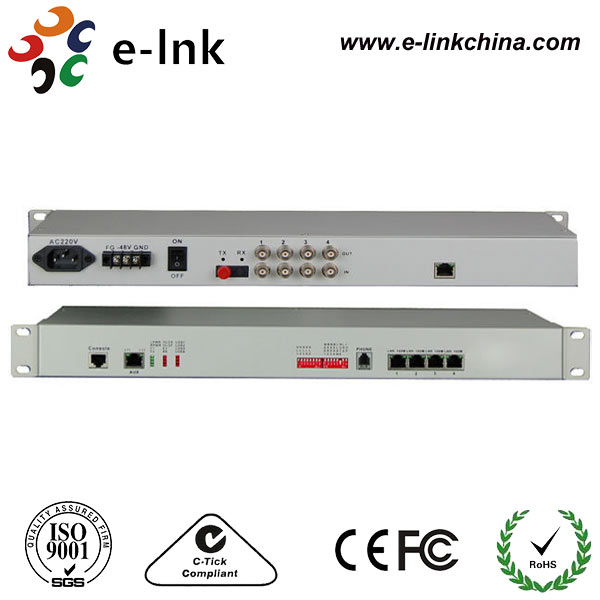

4E1 + 1FE + EOW + Console NMS
Ưu điểm
· Cung cấp 4 giao diện số E1, các tùy chọn trở kháng 75 Ω~120Ω; Bộ dò quang động rộng mô-đun
· Điện thoại đường dây nóng kỹ thuật số PCM 1 kênh (tùy chọn)
· Tốc độ giao diện Ethernet là 10/100M, tự động thỏa thuận bán song công/song công
· Cung cấp giao diện quản lý Console (RS232)
· Thiết bị cung cấp giao diện sợi quang chính và giao diện sợi quang dự phòng, chức năng dự phòng Cổng quang kép đảm bảo công việc sẽ không bao giờ bị gián đoạn (tùy chọn)
· Giao diện E1 tuân thủ G.703, áp dụng công nghệ phục hồi đồng hồ số và khóa pha trơn
· Khi mất tín hiệu quang, nó có thể phát hiện thiết bị từ xa bị tắt nguồn hoặc sợi quang bị ngắt kết nối và báo động bằng đèn LED
· Thiết bị cục bộ có thể xem tình trạng hoạt động của thiết bị từ xa
· Cung cấp lệnh Loop Back giao diện từ xa, dễ dàng bảo trì đường truyền
· Khoảng cách truyền lên đến 2-120Km mà không bị gián đoạn
· Hỗ trợ trình quản lý SNMP (tác nhân SNMP bên trong)
· AC 220V, DC-48V, DC24V có thể tùy chọn
· Chức năng phát hiện cực nguồn DC-48V/DC24V, Không phân cực
Tổng quan
Thiết bị này cung cấp 4Giao diện E1 kênh, 1Kênh Ethernet nhanh 10/100M và 1Kênh điện thoại đường dây nóng kỹ thuật số PCM (tùy chọn). Nó rất linh hoạt. Nó có chức năng báo động. Công việc đáng tin cậy, ổn định và tiêu thụ điện năng thấp, tích hợp cao và kích thước nhỏ.
Chỉ số kỹ thuật
|
Thông số |
Đặc điểm kỹ thuật |
|
Sợi quang |
|
|
Sợi quang đa mode |
|
|
Loại sợi |
50/125um, 62.5/125um |
|
Khoảng cách truyền tối đa |
5Km @ 62.5 / 125um đasợi quang mode, suy hao (3dbm/km)Bước sóng: 820nm |
|
Công suất phát |
-12dBm (Tối thiểu) ~-9dBm (Tối đa) |
|
Độ nhạy máy thu |
-28dBm (Tối thiểu) |
|
Ngân sách liên kết |
16dBm |
|
Sợi quang đơn mode |
|
|
Loại sợi |
8/125um, 9/125um |
|
Khoảng cách truyền tối đa |
120Km |
|
Khoảng cách truyền |
120Km @ 9 / 125um sợi quang đơn mode, suy hao (0.35dbm/km) |
|
Bước sóng |
1310nm |
|
Công suất phát |
-9dBm (Tối thiểu) ~-8dBm (Tối đa) |
|
Độ nhạy máy thu |
-27dBm (Tối thiểu) |
|
Ngân sách liên kết |
18dBm |
|
Giao diện E1 |
|
|
Tiêu chuẩn giao diện |
tuân thủ giao thức G.703 |
|
Tốc độ giao diện |
n*64Kbps±50ppm |
|
Mã giao diện |
HDB3 |
|
Trở kháng E1: |
75Ω (không cân bằng), 120Ω (cân bằng) |
|
Dung sai Jitter |
Phù hợp với giao thức G.742 và G.823 |
|
Suy hao cho phép |
0~6dBm |
|
Giao diện Ethernet |
|
|
Tốc độ giao diện |
10/100 Mbps, tự động thỏa thuận bán song công/song công |
|
Tiêu chuẩn giao diện |
Tương thích với IEEE 802.3, IEEE 802.1Q (VLAN) |
|
Khả năng địa chỉ MAC |
4096 |
|
Đầu nối |
RJ45, hỗ trợ Auto-MDIX |
|
Nguồn |
|
|
Nguồn điện |
AC180V ~ 260V；DC –48V；DC +24V |
|
Tiêu thụ điện năng |
≤10W |
|
Kích thước |
|
|
Kích thước sản phẩm |
216X140X31mm(WXDXH) |
|
Đóng gói đơn giản |
274X193X84mm(WXDXH) |
|
Trọng lượng một chiếc |
1.25KG |
|
Môi trường làm việc |
|
|
Nhiệt độ làm việc |
-10°C ~ 50°C |
|
Độ ẩm làm việc |
5%~95 % (không ngưng tụ) |
|
Nhiệt độ bảo quản |
-40°C ~ 80°C |
|
Độ ẩm bảo quản |
5%~95 % (không ngưng tụ) |
Ứng dụng
