Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Model Number: ABS Box PLC Splitter
Tài liệu: E-link ABS Box PLC Splitter....0.pdf
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1 pcs
Giá bán: Có thể đàm phán
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Operating Wavelength (nm): |
1260～1650 |
Min Return Loss (dB): |
55 |
Min Directivity (dB): |
55 |
Operating Temperature (℃): |
-5～75 |
Storage Temperature (℃): |
-40～85 |
Max Temperature Stability (dB): |
0.5 |
Operating Wavelength (nm): |
1260～1650 |
Min Return Loss (dB): |
55 |
Min Directivity (dB): |
55 |
Operating Temperature (℃): |
-5～75 |
Storage Temperature (℃): |
-40～85 |
Max Temperature Stability (dB): |
0.5 |

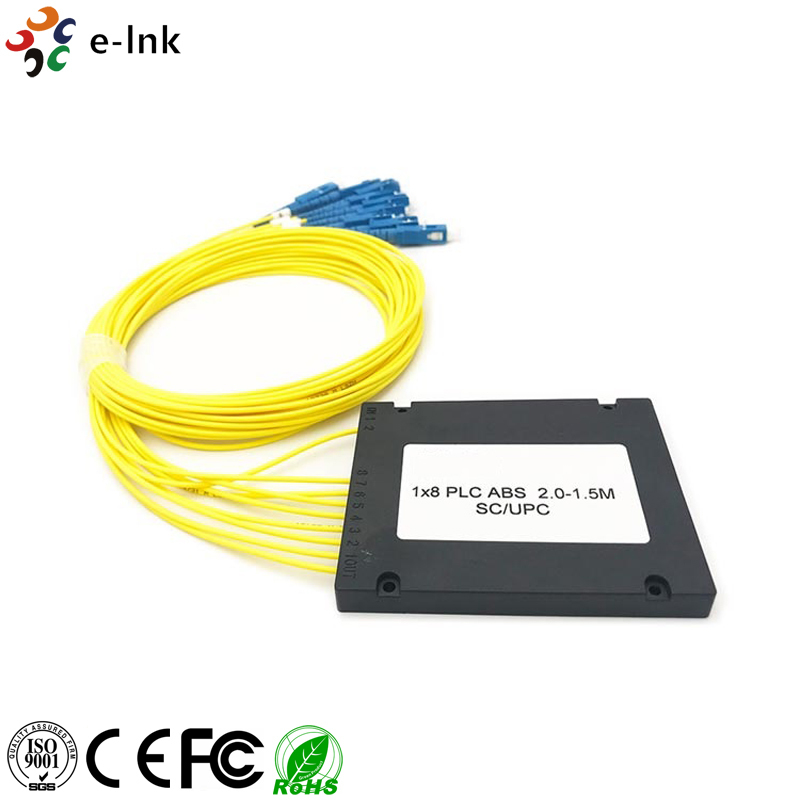

ABS Box PLC Splitter
Ưu điểm
üMất ít chèn (IL)
üCao cô lập
üMất phụ thuộc phân cực thấp (PDL)
üGắn gọn thiết kế
üĐộ dài sóng hoạt động rộng phạm vi
üTốt, kênh qua kênh. đồng nhất
üĐộ tin cậy cao và cao sự ổn định
üTelcordia GR-1209-CORE-2001 phù hợp
üTelcordia GR-1221-CORE-1999 phù hợp
üYD/T-1272Q phù hợp
üQ/CT-2295 phù hợp
üPhù hợp với RoHS-6 (chất chì) miễn phí)
Tổng quan
Máy chia hộp ABS E-link PLC (Planar Lightwave Circuit) là một loại thiết bị quản lý năng lượng quang với gói hộp ABS bằng nhựa được chế tạo bằng công nghệ dẫn sóng quang silic.Nó được sử dụng rộng rãi trong các mạng PON / ODN để nhận ra phân chia công suất tín hiệu quang học với tỷ lệ phân chia 1xN hoặc 2xN. E-link cung cấp một loạt các bộ chia PLC hộp ABS tùy chỉnh để đáp ứng các yêu cầu khác nhau về cấu hình cổng, loại cáp, chiều dài sợi, kết nối đầu vào và kết nối đầu ra.
Chỉ số kỹ thuật
|
Các thông số |
1 × N ABS Box PLC Splitters |
|||||
|
Độ dài sóng hoạt động (nm) |
1260 ¢ 1650 |
|||||
|
Cấu hình cổng |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
Mức mất tích chèn tối đa (dB) (P/S grade) |
4.1/4.3 |
7.4/7.6 |
10.5/10.8 |
13.8/14.0 |
16.8/17.2 |
20.8/21.3 |
|
Độ đồng nhất mất mát tối đa (dB) |
0.6 |
0.7 |
0.8 |
1.2 |
1.5 |
2.0 |
|
PDL tối đa (dB) |
0.2 |
0.25 |
0.35 |
|||
|
Min Loss Return (dB) |
55 |
|||||
|
Min Định hướng (dB) |
55 |
|||||
|
Mất phụ thuộc độ dài sóng tối đa (dB) |
0.5 |
0.8 |
1.0 |
|||
|
Độ ổn định nhiệt độ tối đa (dB) |
0.5 |
|||||
|
Nhiệt độ hoạt động (°C) |
-5 ¢75 |
|||||
|
Nhiệt độ lưu trữ (°C) |
-40 ¢85 |
|||||
|
Kích thước thiết bị L × W × H (mm) |
100×80×10 |
120x80x18 |
140x115x18 |
|||
|
Các thông số |
2 × N ABS Box PLC Splitters |
|||||
|
Độ dài sóng hoạt động (nm) |
1260 ¢ 1650 |
|||||
|
Cấu hình cổng |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
Mức mất tích chèn tối đa (dB) |
4.5 |
7.9 |
11.3 |
14.7 |
17.8 |
21.3 |
|
Độ đồng nhất mất mát tối đa (dB) |
0.9 |
1.0 |
1.2 |
1.5 |
1.8 |
2.2 |
|
PDL tối đa (dB) |
0.3 |
0.35 |
0.4 |
|||
|
Min Loss Return (dB) |
55 |
|||||
|
Min Định hướng (dB) |
55 |
|||||
|
Mất phụ thuộc độ dài sóng tối đa (dB) |
0.5 |
0.8 |
1.0 |
|||
|
Độ ổn định nhiệt độ tối đa (dB) |
0.5 |
|||||
|
Nhiệt độ hoạt động (°C) |
-5 ¢75 |
|||||
|
Nhiệt độ lưu trữ (°C) |
-40 ¢85 |
|||||
|
Kích thước thiết bị L × W × H (mm) |
100×80×10 |
120x80x18 |
140x115x18 |
|||
Thông tin đặt hàng
|
LNK-xxx-Px- |
xx- |
xx- |
x |
x |
|
ABS Box PLC Splitter |
Loại sợi |
Chiều dài sợi |
Kết nối đầu vào |
Kết nối đầu ra |
|
PS: 100×80×10 |
09=0,9mm ống lỏng |
10=1,0m |
0=Không có |
0=Không có |
|
PM: 120×80×18 |
20=2,0mm ống lỏng |
15=1,5m |
1=FC/UPC |
1=FC/UPC |
|
PL: 145×115×18 |
30 = 3,0mm ống lỏng |
20=2,0m |
2=FC/APC |
2=FC/APC |
|
xxx: |
|
25=2,5m |
3=SC/UPC |
3=SC/UPC |
|
102=1×2 |
|
... |
4=SC/APC |
4=SC/APC |
|
... |
|
|
5=LC/UPC |
5=LC/UPC |
|
264=2×64 |
|
|
6=LC/APC |
6=LC/APC |
Ứng dụng
