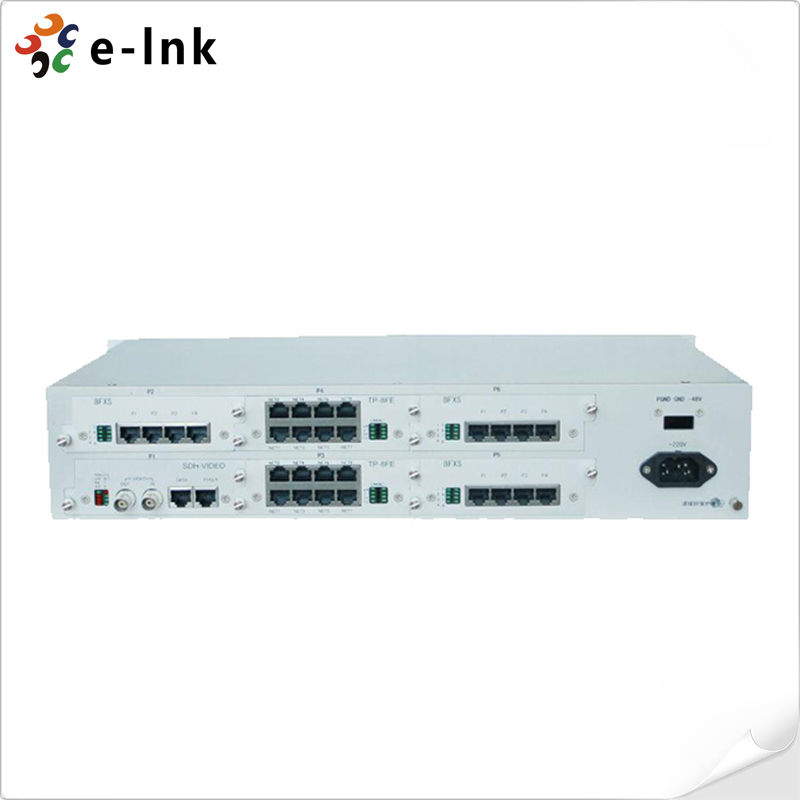

Nền tảng truy cập đa dịch vụ SDH 24E1

Chi tiết sản phẩm

Place of Origin: China

Hàng hiệu: E-link

Chứng nhận: ISO9001, CE, FCC, RoHS

Model Number: LNK-MSAP155-24 SDH/MSAP Multiplexer

Tài liệu: E-link SDH Mux Datasheet V1....0.pdf

Điều khoản thanh toán và vận chuyển

Minimum Order Quantity: 1pcs

Giá bán: Có thể đàm phán

Packaging Details: Industrial PoE Switch Standard Carton Packaging

Delivery Time: 7-10 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal

Supply Ability: 100000PCS/Month

Nhận được giá tốt nhất
Liên hệ ngay bây giờ
Thông số kỹ thuật
Làm nổi bật:

24E1 SDH access platform

,

Nền tảng sợi quang đa dịch vụ

,

Nền tảng truy cập SDH với bảo hành

Độ ẩm tương đối::
5% đến 90% không đóng băng
Nhiệt độ hoạt động:
-5°C đến 60°C
Kích thước (Rộng x Cao x Sâu):
440 × 44 × 138mm
Nguồn điện 1+1 tùy chọn:
AC+DC hoặc DC+DC
Cung cấp điện:
-48V DC, +24VDC hoặc 220V (110V) AC
Chế độ dữ liệu Ethernet nhanh:
Chia sẻ hoặc vlan/riêng biệt
Độ ẩm tương đối::
5% đến 90% không đóng băng
Nhiệt độ hoạt động:
-5°C đến 60°C
Kích thước (Rộng x Cao x Sâu):
440 × 44 × 138mm
Nguồn điện 1+1 tùy chọn:
AC+DC hoặc DC+DC
Cung cấp điện:
-48V DC, +24VDC hoặc 220V (110V) AC
Chế độ dữ liệu Ethernet nhanh:
Chia sẻ hoặc vlan/riêng biệt
Mô tả
Nền tảng truy cập đa dịch vụ SDH 24E1

Nền tảng truy cập đa dịch vụ SDH 24E1

Ưu điểm sản phẩm

· Hai giao diện quang STM-1 với dự phòng 1+1. (Nếu một trong hai bị lỗi, cái còn lại sẽ sao lưu).

· Hai kênh V.35/V.11 [N × 64K (N = 0 ~ 31)].

· Tích hợp SDH, PCM, PDH và Ethernet.

· Cung cấp tối đa 4 mạng Ethernet với cách ly vật lý, để đạt được băng thông N × 2.048Mbps.

· Cung cấp 6 khe cắm, có thể chèn card 8E1, card 8 FXO/FXS, card 8 RS232/RS485/RS422., card Ethernet, E&M, Magnet, Hotline, v.v.

· Cấu hình mô-đun và có thể nâng cấp.

· Hỗ trợ mạng điểm-điểm, hình chuỗi và hình vòng.

Tổng quan

LNK-MSAP155-24 Bộ ghép kênh SDH/MSAP là thiết bị truyền dẫn sợi quang mới được phát triển bởi E-link dựa trên công nghệ SDH. LNK-MSAP155-24 MUX SDH quản lý để đáp ứng không chỉ nhu cầu của người dùng và các dịch vụ truy cập/truyền dẫn quang khác, mà còn đáp ứng nhu cầu của người dùng về và đáng tin cậy hơn.LNK-MSAP155-24 Bộ ghép kênh quang SDH có thể được kết nối trực tiếp với bộ ghép kênh PDH từ xa, modem quang và bộ ghép kênh đa dịch vụ, v.v.,  LNK-MSAP155-24 phù hợp với nhiều môi trường



Chỉ số kỹ thuật

Thông số

Đặc điểm kỹ thuật

Giao diện quang

Tốc độ

155Mbps±4.6ppm

Sợi thích ứng

Đơn/Đa mode

Tiêu thụ

-15 ~ -8dBm

Bước sóng

1310nm/1550nm

Đầu nối vật lý

FC/SC

Độ nhạy

Tốt hơn -32dBm

Giao diện E1

Tốc độ

2048Kbps

HDB3

Tuân thủ

Tiêu chuẩn ITU-T G.703

Trở kháng

75Ω/120Ω

Cấu trúc khung

PCM30/31

tín hiệu

Tín hiệu đến

Kênh

Tối đa 24

Giao diện Ethernet

Tốc độ

N × 2.048MbpsN≤50

Duplex

Tự động đàm phán đầy đủ/bán phần

Đầu nối vật lý

RJ-45

Tuân thủ

IEEE802.3

Giao diện FXO/FXS

Trở kháng

200Ω + 560Ω//0.1μF

Dải tần số âm thanh

300Hz ~ 3400Hz

Tỷ lệ nén

Loại A trong ITU G.711

Dòng lặp

25mA

Giao diện EM2/4

Dải tần số âm thanh

300Hz ~ 3400Hz

Tỷ lệ nén

Loại A trong ITU G.711

Mất tiếng vọng

>18dB

Trở kháng

600Ω cân bằng

Giao diện V.24

Tốc độ

không đồng bộ<=9600bps

và không đồng bộ 64kbps

Tuân thủ

CCITT V.28

Giao diện V.35

Tốc độ

N × 64KbpsN=0 ~ 31

Tuân thủ

ISO2593

Đầu nối vật lý

RJ-45

Tuân thủ

ITU-T V.35

Nguồn

Nguồn điện

220VAC/- 48VDC

Tiêu thụ điện năng

≤50W

Môi trường làm việc

Nhiệt độ làm việc

-30°C ~ 50°C

Độ ẩm làm việc

5%~95 % (không ngưng tụ)

Nhiệt độ bảo quản

-40°C ~ 80°C

Độ ẩm bảo quản

5%~95 % (không ngưng tụ)


Thông tin đặt hàng

Tên

Mô tả

Hình ảnh

3U-8ETH

Cung cấp 4 kênh dịch vụ Ethernet.

Nền tảng truy cập đa dịch vụ SDH 24E1 0

3U-WG300

Cung cấp 2 kênh truy cập tín hiệu số E1 từ trang web cục bộ hoặc trang web từ xa, Cung cấp truy cập tín hiệu No.1, No.7, PRI, V5.2, được sử dụng trong thiết bị dòng MUX. Cung cấp chức năng truy cập điện thoại hoặc PABX.

Nền tảng truy cập đa dịch vụ SDH 24E1 1

3U-8USER

Cung cấp 4 khe cắm, có thể chèn card kinh doanh PCM 64K.

Nền tảng truy cập đa dịch vụ SDH 24E1 2

3U-8E1

Cung cấp giao diện 8E1

Nền tảng truy cập đa dịch vụ SDH 24E1 3

3U-8MVOICE

Cung cấp 8 kênh kinh doanh 64K, có thể thiết lập FXO/FXS, Magnet, 2100Hz magnet bằng hệ thống quản lý mạng.

Nền tảng truy cập đa dịch vụ SDH 24E1 4

3U-10FXS

Cung cấp 10 giao diện FXS

Nền tảng truy cập đa dịch vụ SDH 24E1 5

3U-10FXO

Cung cấp 10 giao diện FXO

Nền tảng truy cập đa dịch vụ SDH 24E1 6

3U-4EM2/4VOX

Cung cấp 4 kênh âm thanh 2/4 dây, biên độ tăng: ∞∞, Điều chỉnh: °dB

Nền tảng truy cập đa dịch vụ SDH 24E1 7

3U-8V.24

Cung cấp 8 kênh giao diện V.24, có thể thiết lập kinh doanh RS232/RS485/RS422, giao diện V.24 có thể là giao diện thích ứng tốc độ không đồng bộ: 019200bps, cũng có thể là giao diện đồng bộ chế độ DCE: 300, 600, 1200, 2400, 4800, 9600, 64Kbps, v.v.

Nền tảng truy cập đa dịch vụ SDH 24E1 8
