Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Model Number: LNK-3GSDI-4BV Series
Tài liệu: E-link LNK-3GSDI-4BV 4Ch Bi....0.pdf
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1 pcs
Giá bán: Có thể đàm phán
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |
Weight: |
7KG/pair |
Casing: |
Aluminum Case |
Mounting Options: |
Rack mount |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature (℃): |
-40℃～+80℃ |
Dimensions (LxWxH): |
19inch 1U (483 x 220 x 44.45mm ) |
Weight: |
7KG/pair |
Casing: |
Aluminum Case |
Mounting Options: |
Rack mount |
Operating Temperature (℃): |
-20℃～+70℃ |
Storage Temperature (℃): |
-40℃～+80℃ |
Ưu điểms
► Truyền video 3G-SDI hai chiều 4 kênh qua sợi quang
► Cân bằng cáp tự động để đảm bảo tính toàn vẹn tín hiệu
► Đồng hồ tái tạo tự động 270Mbit/s - 1.48Gbit/s - 3Gbit/s
► Tương thích trực tiếp với các hệ thống camera 3G-SDI và hỗ trợ giao thức dữ liệu RS-485 Đảo ngược
► Khả năng truyền xa ít nhất 10 km (6,2 dặm), lên đến 120 km
► Đầu vào nguồn khối đầu cuối cho ứng dụng công nghiệp
► Hỗ trợ trao đổi nóng và cắm nóng
► Truyền phát cấp độ phát sóng không nén hoàn toàn kỹ thuật số;
► dải động siêu quang và không cần điều chỉnh trước khi sử dụng;
► kỹ thuật WDM/CWDM/DWDM sợi quang;
► dải nhiệt độ cực rộng cấp công nghiệp (-40℃~+85℃), thích ứng với nhiều môi trường khác nhau;
Tổng quan

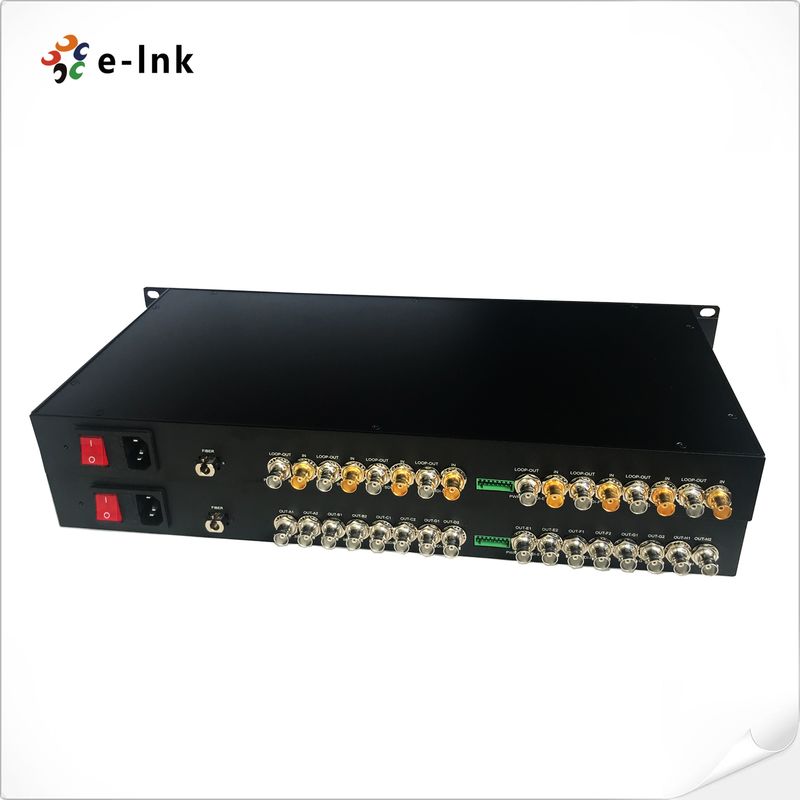

LNK-3GSDI-4BDòng V hỗ trợ 4-kênh tín hiệu video độ nét cao tiêu chuẩn 3G-SDI hai chiều được truyền qua cáp sợi quang đơn, và theo dõi tín hiệu cục bộ qua đầu ra vòng lặp 3G/HD-SDI. Bộ chuyển đổi video E-link 3G-SDI qua sợi quang bao gồm một bộ phát và một bộ thu cho tín hiệu 1080P 3G-SDI. E-link 3G-Bộ chuyển đổi sợi quang SDI có thể đồng thời truyền 3G hai chiều 4 kênh-SDI Video, 1 kênh Đảo ngược Dữ liệu RS-485, tín hiệu thông qua một sợi quang duy nhất. Chất lượng video đạt tiêu chuẩn phát sóng, chất lượng âm thanh đạt cấp độ CD hỗ trợ Đảo ngược Định dạng giao tiếp dữ liệu RS-485.
Chỉ số kỹ thuật
|
Giao diện quang học sợi |
|
|
Giao diện sợi |
Simplex LC |
|
Khoảng cách truyền |
550m-20Km |
|
Bước sóng |
1310nm/1550nm |
|
Video |
|
|
Giao diện video |
BNC |
|
Video trở kháng đầu vào/đầu ra |
75Ω |
|
Điện áp đầu vào/đầu ra video |
Điển hình: 1Vpp, Tối thiểu 0,5Vpp, Tối đa 1,5Vpp |
|
Tốc độ bit video |
Tối đa 3.2Gb/s |
|
Độ lợi vi sai (10%～90% APL) |
<1% |
|
Hỗ trợ định dạng SDI |
625/25 PAL |
|
525/29.97 NTSC, 525/23.98 NTSC |
|
|
720p50, 720p59.94 |
|
|
1080i 23/24/30/50/59.94 |
|
|
1080P 23.98/24/30/50/60 |
|
|
Tiêu chuẩn SDI video |
270Mbps (SD-SDI), 1.485Gbps/M(HD-SDI) |
|
SMPTE425M3Gb/s Ánh xạ(3G-SDI) |
|
|
Giao diện nối tiếp SMPTE424M 3Gb/s(3G-SDI) |
|
|
Dữ liệu |
|
|
Giao diện vật lý |
Thiết bị đầu cuối vít tiêu chuẩn công nghiệp |
|
Loại dữ liệu |
RS4 Đảo ngược85 |
|
Hỗ trợ tần số/tốc độ |
Tối đa. 57600bps cho RS485 |
|
BER |
<10ˉ9 |
|
Điện |
|
|
Bộ đổi nguồn |
AC 110~220V |
|
Tiêu thụ điện năng |
<15W |
|
Đèn báo LED |
|
|
SDI A/B/C/D/E/F/G/H |
Video SDI |
|
PWR |
Nguồn cấp |
|
Cơ khí |
|
|
Kích thước (LxWxH) |
19 inch 1U (483 x 220 x 44.45mm ) |
|
Wtám |
7KG/cặp |
|
Vỏ |
Vỏ nhôm |
|
Tùy chọn gắn |
Gắn trên giá đỡ |
|
Môi trường |
|
|
Nhiệt độ làm việc |
-20℃～+70℃ |
|
Nhiệt độ bảo quản |
-40℃～+80℃ |
|
Độ ẩm làm việc |
0~95% |
|
MTBF |
≥100000 giờ |
Thông tin đặt hàng
|
Mô hình |
Sự miêu tả |
|
LNK-3GSDI-4BV |
Video 3G-SDI hai chiều 4 kênh có vòng lặp, 20km, SM, FC, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp |
|
LNK-3GSDI-4BV1R |
Video SDI hai chiều 4 kênh có vòng lặp + Dữ liệu Đảo ngược RS485 1 kênh, 20km, SM, FC, bao gồm 1 bộ phát & 1 bộ thu, được sử dụng theo cặp |
