Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Số mô hình: LNK-M12G-1V1T1D-20
Tài liệu: E-link LNK-M12G-1V Mini 12G....0.pdf
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 PC
Giá bán: $25-369
chi tiết đóng gói: Bao bì carton
Thời gian giao hàng: 3-12 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Liên minh phương Tây, Moneygram, PayPal
Khả năng cung cấp: 1000 PC/tháng
Kích thước (LxWxH): |
80 x 40 x 20 (mm) |
đầu vào: |
1x12G-SDI trên BNC |
Quyền lực: |
5-15 VDC |
Tiêu thụ điện năng: |
2 W (tối đa) |
Nhiệt độ hoạt động (℃): |
-40°C/80°C |
Nhiệt độ bảo quản: |
-40°C/85°C |
Kích thước (LxWxH): |
80 x 40 x 20 (mm) |
đầu vào: |
1x12G-SDI trên BNC |
Quyền lực: |
5-15 VDC |
Tiêu thụ điện năng: |
2 W (tối đa) |
Nhiệt độ hoạt động (℃): |
-40°C/80°C |
Nhiệt độ bảo quản: |
-40°C/85°C |
Ưu điểm
►Mỗi kênh SDI bao gồm âm thanh 8 kênh được nhúng
► Tự động cân bằng cáp để đảm bảo tính toàn vẹn của tín hiệu
► Hỗ trợ ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) và ST-259(SD)
► Tích hợp Reclocker Khóa ở Tốc độ SMPTE 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps hoặc Chia nhỏ Subrates và 270 Mbps
► Tương thích trực tiếp với hệ thống camera 12G/6G/3G-SDI
► Khả năng truyền xa ít nhất 10 km (6.2 dặm), lên đến 80 km
► Hỗ trợ Tally và RS485 ngược
► Hỗ trợ trao đổi nóng và cắm nóng
► Truyền phát cấp độ phát sóng không nén hoàn toàn kỹ thuật số;
► dải động siêu quang học và không cần điều chỉnh;
► kỹ thuật WDM/CWDM/DWDM sợi quang học;
► Hỗ trợ 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.
Tổng quan

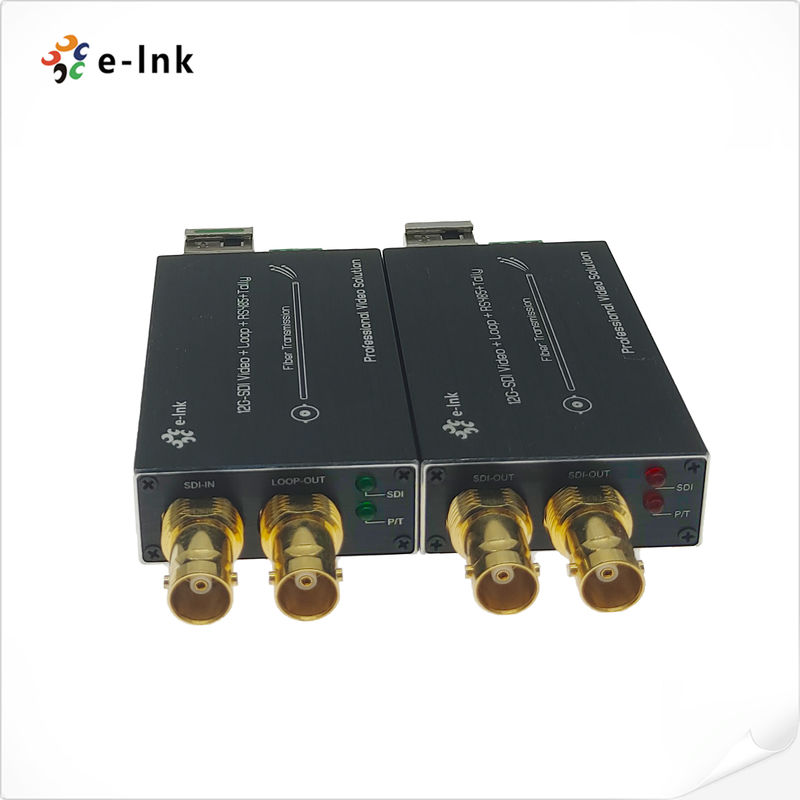

Dòng LNK-M12G-1V1T1DBộ chuyển đổi Fiber 12G-SDI loại Mini hỗ trợ 1 kênh Video 12G (âm thanh nhúng), 1 kênh tín hiệu Tally và 1 kênh RS485 ngược được truyền qua cáp quang, và theo dõi tín hiệu cục bộ qua đầu ra vòng lặp 12G. Bộ chuyển đổi Video qua Fiber 12G của E-link bao gồm một bộ phát và một bộ thu cho HDTV 4K*2K(3840*2160@60Hz), 1080P, 1080I, 720P.
Chỉ số kỹ thuật
|
Định dạng |
Hỗ trợ ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) và ST-259(SD) |
|
Tương thích |
Tương thích với DVB-ASI và AES10 (MADI) |
|
Đầu vào |
1 x 12G-SDI trên BNC |
|
Đầu ra |
1 x sợi quang LC |
|
1 x 12G-SDI vòng lặp trên BNC |
|
|
Độ phân giải được hỗ trợ |
HDTV 4K*2K, 1080P, 1080I, 720P |
|
Phạm vi độ phân giải |
3840*2160@60Hz |
|
Đầu vào Thông số kỹ thuật cáp |
≤70m@12G SDI Belden 1694A |
|
Thông số kỹ thuật cáp đầu ra |
≤70m@12G SDI Belden 1694A |
|
Loại dữ liệu |
Tally ngược |
|
Loại dữ liệu |
RS485 ngược |
|
Băng thông truyền quang |
270MHz～12GHz |
|
Nguồn |
5-15 VDC |
|
Tiêu thụ điện năng |
2 W (Tối đa) |
|
Kích thước (DxRxC) |
80 x 40 x 20 (mm) |
|
Lưu trữNhiệt độ |
-40℃～80℃ |
|
Nhiệt độ hoạt động |
-40℃～85℃ |
Thông tin đặt hàng
|
Mô hình |
Sự miêu tả |
|
LNK-M12G-1V1T1D-20 |
Loại Mini12G-SDI sang Bộ chuyển đổi Fiber với Tally, RS485 ngượcvà vòng lặp, SMF, Đầu nối Fiber LC20KM, bao gồm Máy phát và Máy thu, được sử dụng theo cặp |
Ứng dụng
Băng hình
