Chuyển đổi Ethernet được quản lý mật độ cao 1000M 16xRJ45 + 8xSFP Fiber DIN-Rail Mount

Bộ Chuyển Mạch Ethernet Quản Lý Mật Độ Cao 1000M 16xRJ45 + 8xSFP Fiber Gắn DIN-Rail

Tổng quan sản phẩm

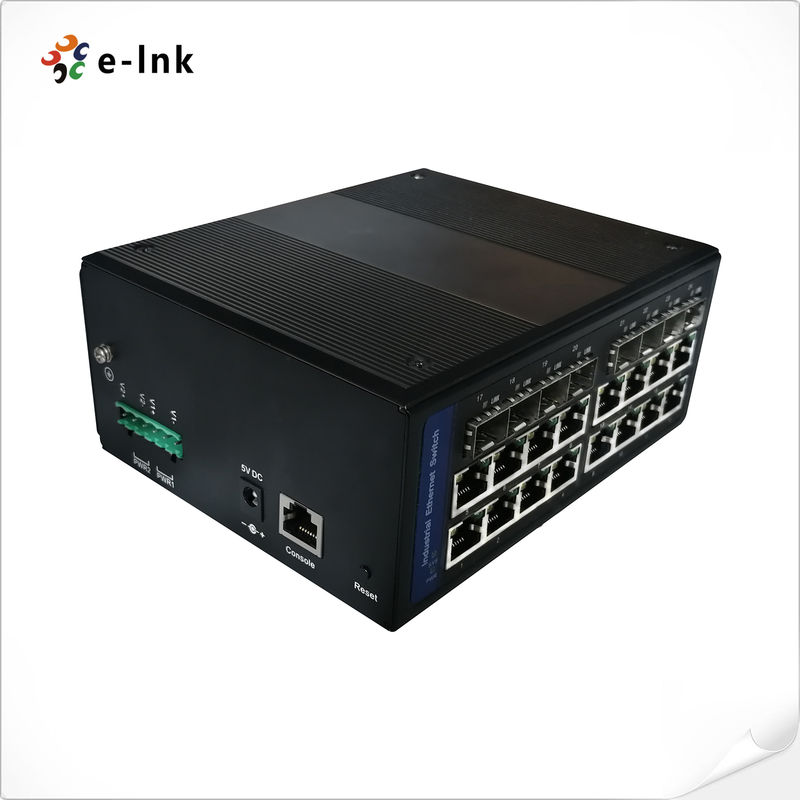

The Dòng LNK-GYM7816G-SFP đại diện cho sản phẩm cao cấp của E-link bộ chuyển mạch Ethernet công nghiệp, có 16× cổng RJ45 10/100/1000Base-TX và 8× khe cắm sợi quang SFP 100/1000Base-X. Được thiết kế cho các triển khai quan trọng, sản phẩm này giải pháp mạng hiệu suất cao cung cấp băng thông vượt trội, kết nối sợi quang mở rộng và độ bền công nghiệp cho các môi trường khắt khe nhất.

Các tính năng và lợi ích chính

1. Kết nối mật độ cao

   • 16× cổng Gigabit Ethernet cho các ứng dụng công nghiệp đòi hỏi băng thông lớn

   • 8× khe cắm sợi quang SFP hỗ trợ truyền dẫn quang đường dài (lên đến 120km single-mode)

   • Kiến trúc chuyển mạch không chặn đảm bảo hiệu suất tốc độ dây đầy đủ

2. Độ tin cậy cấp công nghiệp

   • Hoạt động ở nhiệt độ mở rộng (-40°C đến +80°C)

   • Đầu vào nguồn điện dự phòng kép (12-48V DC) với bảo vệ phân cực

   • Vỏ kim loại không quạt với bảo vệ IP40 chống bụi/hạt

3. Quản lý mạng nâng cao

   • Các tính năng Lớp 2+ bao gồm VLAN, QoS và RSTP

   • Hỗ trợ khung jumbo 16K cho các giao thức công nghiệp chuyên sâu về dữ liệu

   • Bảng địa chỉ MAC 8K cho triển khai thiết bị quy mô lớn

Thông số kỹ thuật

1. Kết nối sợi quang hiệu suất cao
✔ 8× Khe cắm SFP 100/1000BASE-X - Tự động phát hiện cho module sợi quang SC/FC/ST/LC với khả năng cắm nóng
✔ Truyền dẫn sợi quang kép - Hỗ trợ cả single-mode (lên đến 120km) và multi-mode (lên đến 2km) kết nối sợi quang
✔ Chuyển đổi phương tiện linh hoạt - Cho phép chuyển đổi đồng-sang-sợi quang để mở rộng phạm vi mạng

2. Hiệu suất mạng nâng cao
✔ Hỗ trợ khung Jumbo 16K - Tối ưu hóa thông lượng cho truyền video và dữ liệu công nghiệp
✔ Ngăn xếp kép IPv6/IPv4 - Đảm bảo khả năng tương thích mạng trong tương lai
✔ Bảng địa chỉ MAC 8K - Hỗ trợ triển khai thiết bị quy mô lớn

3. Bảo vệ cấp công nghiệp
✔ Bảo vệ đột biến 4KV - Phòng thủ toàn diện trên giao diện nguồn và dữ liệu
✔ Bảo vệ phân cực ngược - Ngăn ngừa hư hỏng do kết nối nguồn DC không chính xác (12-48V)
✔ Bảo vệ quá dòng - Tự động tắt máy cho an toàn thiết bị

4. Hiệu quả năng lượng & Quản lý
✔ IEEE 802.3az EEE - Giảm tiêu thụ điện năng lên đến 70% trong lưu lượng truy cập thấp
✔ Đèn LED chỉ báo toàn diện - Giám sát thời gian thực của trạng thái cổng và tình trạng hệ thống
✔ Máy khách/Máy chủ DHCP - Linh hoạt quản lý IP theo RFC 1541/1542

5. Thiết kế cơ học chắc chắn
✔ Vỏ kim loại không quạt - Được xếp hạng IP40 cho bảo vệ khỏi bụi và hoạt động êm ái
✔ Gắn DIN-Rail/Tường - Lắp đặt linh hoạt trong tủ điều khiển công nghiệp
✔ Phạm vi nhiệt độ mở rộng - Hoạt động đáng tin cậy từ -40°C đến +80°C

6. Các tính năng quản lý Lớp 2
✔ Hỗ trợ VLAN - Cho phép phân đoạn và bảo mật mạng
✔ Ưu tiên QoS - Đảm bảo phân bổ băng thông cho lưu lượng quan trọng
✔ RSTP/MSTP - Cung cấp dự phòng mạng và hội tụ nhanh

Kịch bản ứng dụng

1. Tự động hóa công nghiệp & Sản xuất thông minh
• Phục vụ như xương sống mạng quan trọng trong nhà máy thông minh Công nghiệp 4.0, kết nối nhiều PLC, HMI và trạm làm việc robot thông qua kết nối đồng 16 cổng mật độ cao
• Cung cấp giao tiếp Ethernet xác định cho hệ thống SCADA với khung jumbo 16K đảm bảo truyền dữ liệu độ trễ thấp trong dây chuyền sản xuất tự động
• Tính năng bảo vệ đột biến 4KV để hoạt động đáng tin cậy trong môi trường công nghiệp ồn ào về điện

2. Hệ thống giám sát & an ninh quy mô lớn
• Hỗ trợ mạng camera IP độ nét cao với kết nối đồng 16 cổng và 8 liên kết sợi quang cho trạm giám sát trung tâm
• Cho phép truyền video đường dài thông qua module sợi quang SFP (lên đến 120km single-mode)
• Thực hiện phân đoạn VLAN cho mạng bảo mật đa camera trong hệ thống giám sát tàu điện ngầm

3. Cơ sở hạ tầng giao thông thông minh (ITS)
• Cấp nguồn cho các đơn vị truyền thông bên đường và thiết bị giám sát giao thông với hoạt động -40°C đến +80°C
• Cung cấp dự phòng mạng thông qua giao thức RSTP cho hệ thống điều khiển tín hiệu giao thông
• Cung cấp xương sống sợi quang băng thông cao thông qua 8 cổng SFP cho giám sát đường hầm/cầu

4. Trung tâm dữ liệu Edge & Mạng doanh nghiệp
• Hỗ trợ kết nối máy chủ mật độ cao trong triển khai cạnh trung tâm dữ liệu
• Cho phép tập hợp mạng linh hoạt thông qua 8 tùy chọn liên kết sợi quang
• Tính năng thiết kế gắn trên giá cho tủ mạng 19 inch tiêu chuẩn

5. Ứng dụng trong lĩnh vực Tiện ích & Năng lượng
• Tuân thủ tiêu chuẩn IEC 61850-3 cho hệ thống tự động hóa trạm biến áp
• Cung cấp đầu vào nguồn kép cho hoạt động 24/7 trong trạm phân phối điện
• Chịu được môi trường EMI cao trong hoạt động khai thác dầu/khí

Chỉ số kỹ thuật

Sơ đồ hiển thị ứng dụng
