Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Model Number: E-link LNK-CWDM-SFP1G-XX40
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1 pcs
Giá bán: Có thể đàm phán
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Form Factor: |
Video SFP Transceiver |
Data Rate: |
1.485 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Form Factor: |
Video SFP Transceiver |
Data Rate: |
1.485 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Ưu điểm
️SMPTE 297-2006 Tính năng tương thích
️Tốc độ từ 50 Mbps đến 1.485 Gbps
️Khoảng cách lên đến 40km cho HD-SDI
️Hỗ trợ các mẫu bệnh lý video cho SD-SDI, HD-SDI
️18 CWDM DFB truyền sóng
️Dấu chân SFP cắm nóng
️SFP MSA phù hợp
️Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện I2C
️Nguồn cấp điện +3,3V đơn
️Tiêu thụ năng lượng thấp
️Nhiệt độ phòng làm việc: 0 đến + 70 °C
️Phù hợp với RoHS và không có chì
Tổng quan

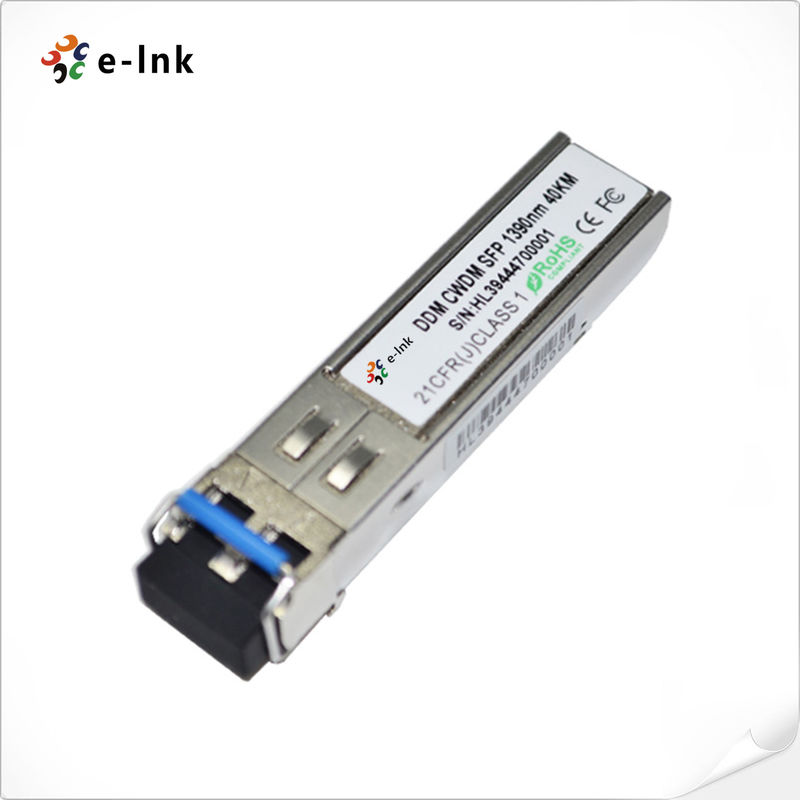

E-link LNK-CWDM-SFP1G-XX40là các mô-đun thu quang quang HD-SDI CWDM hiệu quả chi phí cao cho ứng dụng truyền hình tầm xa qua sợi một chế độ (SMF). Nó cung cấp tốc độ dữ liệu từ 50Mbps đến 1.485Gbps và được thiết kế đặc biệt cho hiệu suất mạnh mẽ trong sự hiện diện của các mô hình bệnh lý SDI cho SMPTE 259M, SMPTE 344M và SMPTE 292M tỷ lệ hàng loạt. Nó cung cấp khoảng cách truyền tối đa 40km qua sợi mô-đun duy nhất với tín hiệu bệnh lý 1,5Gbps.Nó có sẵn cho tất cả 18 kênh CWDM từ 1270nm đến 1610nm, điều này giúp khách hàng tăng băng thông của cơ sở hạ tầng quang video hiện có mà không cần thêm các chuỗi sợi mới.
Chỉ số kỹ thuật
|
Tiêu chuẩn: |
INF-8074i SFP (Chủ yếu hình thức nhỏ Plug gable) Máy phát |
|
SFF-8472 Giao diện giám sát chẩn đoán cho máy thu |
|
|
SMPTE 259M-2008 SDTV Digital Signal/Data Serial Digital Interface (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 Gbps Signal/Data Serial Interface (HD-SDI) |
|
|
SMPTE 344M-2000 540 Mbps Serial Digital Interface |
|
|
BốSố |
LNK-CWDM-SFP1G-XX40 |
|
Hình thức yếu tố |
Bộ thu video SFP |
|
Dtỷ lệ |
1.485 Gb/s |
|
Wchiều dài trung bình |
1270~1610nm |
|
FLoại iber |
SMF |
|
Tối đa. |
40 km |
|
OCác thành phần |
DFB/PIN |
|
Năng lượng máy phát |
-5 ~ 0 dBm |
|
ETỷ lệ tiêu diệt |
> 9dB |
|
Độ nhạy của máy thu |
< -25 dBm |
|
RĐánh quá tải |
>-3 dBm |
|
Bộ kết nối |
Duplex LC |
|
DTheo dõi chẩn đoán (DDM) |
Support như mặc định |
|
Trọng lượng |
0.025kg |
|
Nhiệt độ hoạt động |
0 °C đến 70 °C (32 °F đến 158 °F) |
|
Nhiệt độ lưu trữ |
-40°C đến 85°C (-40°F đến 185°F) |
|
APhân tích |
SMPTE 292M (1.485Gb/s) |
|
SMPTE 259M (270/360Mb/s) |
|
|
Chuyển đổi sợi HD-SDI/SD-SDI |
|
|
Các bộ định tuyến video kỹ thuật số mật độ cao và chuyển mạch |
|
|
Máy ảnh phát sóng, Máy ảnh HD hoặc Hệ thống giám sát |
|
|
MTBF |
> 200.000 giờ |
Thông tin đặt hàng
|
Mô hình |
Mô tả |
|
LNK-CWDM-SFP1G-2740 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1270nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-2940 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1290nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3140 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1310nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3340 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1330nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3540 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1350nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3740 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1370nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3940 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1390nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4140 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1410nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4340 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1430nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4540 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1450nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4740 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1470nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4940 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1490nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5140 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1510nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5340 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1530nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5540 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1550nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5740 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1570nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5940 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1590nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-6140 |
1.5Gb/s SDI CWDM SFP Video Optical Transceiver, 1610nm, 40km, LC, DDMI, MSA |
