Chi tiết sản phẩm
Place of Origin: China
Hàng hiệu: E-link
Model Number: E-link LNK-CWDM-SFP1G-XX80
Điều khoản thanh toán và vận chuyển
Minimum Order Quantity: 1 pcs
Giá bán: Có thể đàm phán
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Form Factor: |
Video SFP Transceiver |
Data Rate: |
1.485 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Form Factor: |
Video SFP Transceiver |
Data Rate: |
1.485 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Ưu điểm
► Tính năng tương thích SMPTE 297-2006
► Tốc độ từ 50 Mbps đến 1.485 Gbps
► Khoảng cách lên đến 80km cho HD-SDI
► Hỗ trợ các mẫu bệnh lý video cho SD-SDI, HD-SDI
► Máy phát CWDM DFB 18 bước sóng
► Chân cắm SFP có thể cắm nóng
► Tuân thủ SFP MSA
► Các chức năng Chẩn đoán kỹ thuật số có sẵn thông qua giao diện I2C
► Nguồn điện đơn +3.3V
► Tiêu thụ điện năng thấp
► Nhiệt độ vỏ hoạt động: 0 đến +70°C
► Tuân thủ RoHS và không chứa chì
Tổng quan

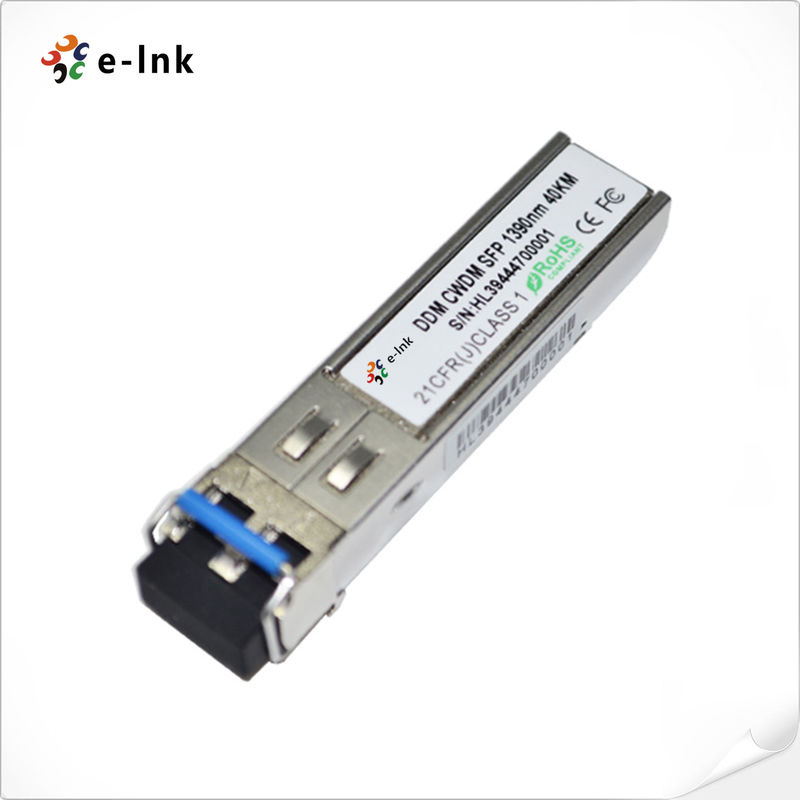

E-link LNK-CWDM-SFP1G-XX80 là các mô-đun thu phát quang HD-SDI CWDM hiệu suất cao, tiết kiệm chi phí cho ứng dụng truyền video đường dài qua sợi quang đơn mode (SMF). Nó cung cấp tốc độ dữ liệu từ 50Mbps đến 1.485Gbps và được thiết kế đặc biệt để có hiệu suất mạnh mẽ khi có các mẫu bệnh lý SDI cho tốc độ nối tiếp SMPTE 259M, SMPTE 344M và SMPTE 292M. Nó cung cấp khoảng cách truyền tối đa 80km qua sợi quang đơn mode ở tín hiệu bệnh lý 1.5Gbps. Nó có sẵn cho tất cả 18 kênh CWDM từ bước sóng 1270nm đến 1610nm, điều này giúp khách hàng tăng băng thông của cơ sở hạ tầng quang video hiện có mà không cần thêm các sợi quang mới. LNK-CWDM-SFP1G-XX80 tuân thủ MSA.
Chỉ số kỹ thuật
|
Tiêu chuẩn: |
Bộ thu phát INF-8074i SFP (Yếu tố hình thức nhỏ có thể cắm được) |
|
Giao diện giám sát chẩn đoán SFF-8472 cho bộ thu phát |
|
|
Giao diện kỹ thuật số/dữ liệu nối tiếp SDTV SMPTE 259M-2008 (SD-SDI) |
|
|
Giao diện nối tiếp tín hiệu/dữ liệu 1.5 Gbps SMPTE 292M-2008 (HD-SDI) |
|
|
Giao diện kỹ thuật số nối tiếp 540 Mbps SMPTE 344M-2000 |
|
|
SốMã sản phẩm |
LNK-CWDM-SFP1G-XX80 |
|
Yếu tố hình thức |
Bộ thu phát SFP video |
|
Gốc độ dữ liệu |
1.485 Gb/s |
|
Bước sóng |
1270~1610nm |
|
Loại sợi |
HMF |
|
Khoảng cách tối đa |
80 km |
|
Thành phần quang học |
GFB/PIN |
|
Công suất phát |
0~5 dBm |
|
Tỷ lệ tuyệt chủng |
>9dB |
|
Độ nhạy máy thu |
< -28 dBm |
|
Quá tải máy thu |
>-3 dBm |
|
Đầu nối |
Duplex LC |
|
Giám sát chẩn đoán kỹ thuật số (DDM) |
Hỗ trợ theo mặc định |
|
Trọng lượng |
0.025Kg |
|
Nhiệt độ hoạt động |
0°C đến 70°C (32°F đến 158°F) |
|
Nhiệt độ bảo quản |
-40°C đến 85°C (-40°F đến 185°F) |
|
Ứng dụng |
SMPTE 292M (1.485Gb/s) |
|
SMPTE 259M (270/360Mb/s) |
|
|
Bộ chuyển đổi sợi quang HD-SDI/SD-SDI |
|
|
Bộ định tuyến và chuyển mạch video kỹ thuật số mật độ cao |
|
|
Máy quay phát sóng, Hệ thống camera HD hoặc màn hình |
|
|
MTBF |
> 200.000 giờ |
Thông tin đặt hàng
|
Mô hình |
Mô tả |
|
LNK-CWDM-SFP1G-2780 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1270nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-2980 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1290nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3180 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1310nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3380 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1330nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3580 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1350nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3780 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1370nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3980 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1390nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4180 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1410nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4380 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1430nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4580 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1450nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4780 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1470nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4980 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1490nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5180 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1510nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5380 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1530nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5580 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1550nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5780 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1570nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5980 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1590nm, 80km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-6180 |
Bộ thu phát quang video SDI CWDM 1.5Gb/s, 1610nm, 80km, LC, DDMI, MSA |
