Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Số mô hình: LNK-CSFP-1GXX-80
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 PC
Giá bán: Có thể đàm phán
chi tiết đóng gói: Bao bì carton
Thời gian giao hàng: 3-12 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Liên minh phương Tây, Moneygram, PayPal
Khả năng cung cấp: 1000 PC/tháng
Nhiệt độ bảo quảnNhiệt độ bảo quản: |
-40 ~ 85 ° C. |
Cung cấp điện áp: |
-0,5 ~ 3,6V |
Độ ẩm tương đối: |
0~90% |
Trường hợp nhiệt độ hoạt động: |
0~70°C |
Nguồn cung hiện tại: |
300mA |
Bước sóng đầu vào quang học: |
1260~1620nm |
Nhiệt độ bảo quảnNhiệt độ bảo quản: |
-40 ~ 85 ° C. |
Cung cấp điện áp: |
-0,5 ~ 3,6V |
Độ ẩm tương đối: |
0~90% |
Trường hợp nhiệt độ hoạt động: |
0~70°C |
Nguồn cung hiện tại: |
300mA |
Bước sóng đầu vào quang học: |
1260~1620nm |

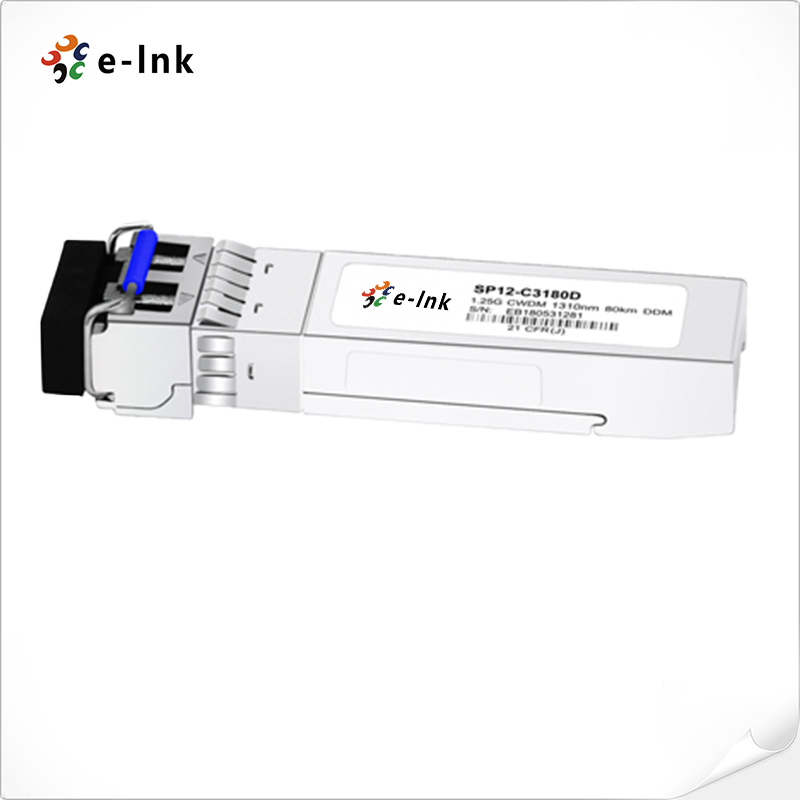

1.25Gb/s 80km CWDM SFP Transceiver
Ưu điểm
Ø Tỷ lệ truyền dữ liệu hoạt động 1,25Gbps
Ø 18 bước sóng CWDM DFB LD
Ø 1270nm đến 1610nm, với bước 20nm
Ø Phù hợp với SFP MSA và SFF-8472
Ø Tương thích với SONET OC-24-LR-1
Ø Phù hợp với RoHS
Ø +3,3V nguồn điện đơn
Ø SFP Hot-Pluggable Footprint Duplex LC
Ø Nhiệt độ phòng làm việc Tiêu chuẩn: 0 °C đến +70 °C mở rộng: -20 °C đến +85 °C
Công nghiệp: -40 °C đến +85 °C
Tổng quan
Máy thu chế độ đơn LNK-CSFP-1Gxx-80 là mô-đun nhỏ có thể cắm cho giao tiếp dữ liệu quang học kép như Gigabit Ethernet 1000BASE-ZX và Fiber Channel 1x SM-LC-L FC-PI. Nó có kết nối SFP 20-pin để cho phép khả năng cắm nóng. Mô-đun này được thiết kế cho sợi mô-đun và hoạt động ở bước sóng danh nghĩa của bước sóng CWDM.Có 18 bước sóng trung tâm từ 1270nm đến 1610nm, với mỗi bước 20nm.
Phần phát sử dụng một laser CWDM DFB đa lượng tử và là một laser phù hợp với lớp 1 theo Tiêu chuẩn An toàn Quốc tế IEC-60825.Phần máy thu sử dụng một bộ khuếch đại trước máy dò InGaAs tích hợp (IDP) được gắn trong một tiêu đề quang học và một IC hậu khuếch đại giới hạn. Dòng LNK-CSFP-1Gxx-80 được thiết kế để phù hợp với SFF-8472.
Chỉ số kỹ thuật
|
Parameter |
Biểu tượng |
Chưa lâu. |
Thông thường |
Max. |
Đơn vị |
Lưu ý |
|
Phần phát tín hiệu: |
||||||
|
Độ dài sóng trung tâm |
λc |
λ-6 |
λ |
λ+7.5 |
nm |
|
|
Độ rộng quang phổ ((-20dB) |
△λ |
|
|
1 |
nm |
|
|
Tỷ lệ ức chế chế độ bên |
SMSR |
30 |
|
|
dB |
|
|
Năng lượng đầu ra quang học |
Pra ngoài |
0 |
|
+5 |
dBm |
1 |
|
Thời gian tăng / giảm quang học |
tr / tf |
|
|
260 |
ps |
2 |
|
Tỷ lệ tuyệt chủng |
Phòng cấp cứu |
8.2 |
|
|
dB |
|
|
Mặt nạ mắt cho đầu ra quang học |
Phù hợp với IEEE802.3z ((bảo mật laser lớp 1) |
|
||||
|
Phần tiếp nhận: |
|
|||||
|
Độ dài sóng đầu vào quang học |
λc |
1260 |
|
1620 |
nm |
|
|
Nạp quá tải máy thu |
Pôi |
-8 |
|
|
dBm |
3 |
|
Nhạy cảm RX |
Sen |
|
|
- 24 |
dBm |
3 |
|
RX_LOS Assert |
LOSA |
-40 |
|
|
dBm |
|
|
RX_LOS Loại bỏ khẳng định |
LOSD |
|
|
- 25 |
dBm |
|
|
RX_LOS Hysteresis |
LOSH |
0.5 |
|
|
dB |
|
|
Thông số kỹ thuật chung: |
||||||
|
Tỷ lệ dữ liệu |
BR |
|
1.063/1.25 |
|
Gb/s |
|
|
Tỷ lệ lỗi bit |
BER |
|
|
10- 12 |
|
|
|
Max. Dài liên kết hỗ trợ 9/125μm SMF@1.25Gb/s |
LMAX |
|
80 |
|
km |
|
|
Tổng ngân sách hệ thống |
LB |
24 |
|
|
dB |
|
Ứng dụng
ØGigabit Ethernet
ØChuyển đổi kênh sợi Cơ sở hạ tầng
ØRouter/Server giao diện
ØĐộng cơ truyền quang khác hệ thống
