Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Số mô hình: LNK-CSFP-1GXX-120
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 PC
Giá bán: Có thể đàm phán
chi tiết đóng gói: Bao bì carton
Thời gian giao hàng: 3-12 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Liên minh phương Tây, Moneygram, PayPal
Khả năng cung cấp: 1000 PC/tháng
Nhiệt độ bảo quảnNhiệt độ bảo quản: |
-40 ~ 85 ° C. |
Cung cấp điện áp: |
-0,5 ~ 3,6V |
Độ ẩm tương đối: |
0~90% |
Trường hợp nhiệt độ hoạt động: |
0~70°C |
Nguồn cung hiện tại: |
300mA |
Bước sóng đầu vào quang học: |
1260~1620nm |
Nhiệt độ bảo quảnNhiệt độ bảo quản: |
-40 ~ 85 ° C. |
Cung cấp điện áp: |
-0,5 ~ 3,6V |
Độ ẩm tương đối: |
0~90% |
Trường hợp nhiệt độ hoạt động: |
0~70°C |
Nguồn cung hiện tại: |
300mA |
Bước sóng đầu vào quang học: |
1260~1620nm |

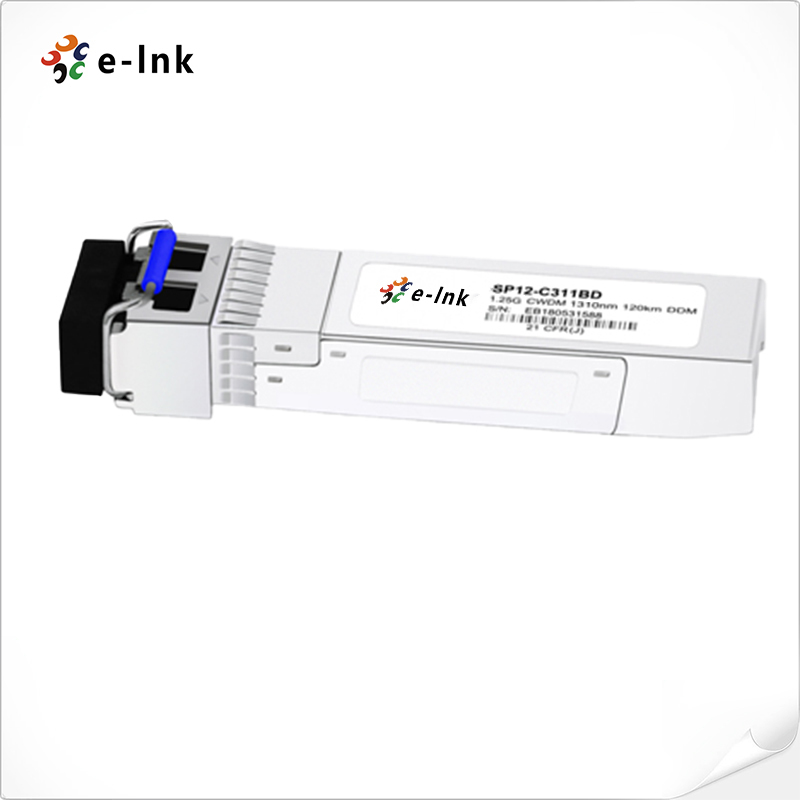

Bộ thu phát SFP CWDM 1.25Gb/s 120km
Ưu điểm
Ø Tốc độ dữ liệu 1.25Gbps hoạt động
Ø Bộ phát CWDM DFB LD 18 bước sóng từ
Ø 1270nm đến 1610nm, với bước nhảy 20nm
Ø Tuân thủ SFP MSA và SFF-8472
Ø Tương thích với SONET OC-24-LR-1
Ø Tương thích với RoHS
Ø Nguồn điện đơn +3.3V
Ø Chân cắm SFP có thể cắm nóng Duplex LC
Ø Nhiệt độ vỏ hoạt động Tiêu chuẩn: 0°C đến +70°C Mở rộng: -20°C đến +85°C
Công nghiệp: -40°C đến +85°C
Tổng quan
Bộ thu phát đơn mode dòng LNK-CSFP-1Gxx-120 là mô-đun có thể cắm được dạng nhỏ cho các giao tiếp dữ liệu quang song công như Gigabit Ethernet 1000BASE-ZX và Fiber Channel 1x SM-LC-L FC-PI. Nó có đầu nối SFP 20 chân để cho phép khả năng cắm nóng. Mô-đun này được thiết kế cho sợi quang đơn mode và hoạt động ở bước sóng danh nghĩa của bước sóng CWDM. Có mười tám bước sóng trung tâm có sẵn từ 1270nm đến 1610nm, với mỗi bước nhảy 20nm.
Phần phát sử dụng laser CWDM DFB nhiều giếng lượng tử và là laser loại 1 tuân thủ Tiêu chuẩn An toàn Quốc tế IEC-60825. Phần thu sử dụng bộ tiền khuếch đại (IDP) dò InGaAs tích hợp được gắn trong một đầu quang và IC bộ khuếch đại sau giới hạn. Các dòng LNK-CSFP-1Gxx-120 được thiết kế để tuân thủ SFF-8472.
Chỉ số kỹ thuật
|
Thông số |
Ký hiệu |
Tối thiểu |
Điển hình |
Tối đa |
Đơn vị |
Ghi chú |
|
Phần phát: |
||||||
|
Bước sóng trung tâm |
λc |
λ-6 |
λ |
λ+7.5 |
nm |
|
|
Độ rộng quang phổ (-20dB) |
△λ |
|
|
1 |
nm |
|
|
Tỷ lệ triệt chế độ bên |
SMSR |
30 |
|
|
dB |
|
|
Công suất đầu ra quang |
Pout |
0 |
|
+5 |
dBm |
1 |
|
Thời gian tăng/giảm quang |
tr / tf |
|
|
260 |
ps |
2 |
|
Tỷ lệ tuyệt chủng |
ER |
8.2 |
|
|
dB |
|
|
Mặt nạ mắt cho đầu ra quang |
Tuân thủ IEEE802.3z (an toàn laser loại 1) |
|
||||
|
Phần thu: |
|
|||||
|
Bước sóng đầu vào quang |
λc |
1260 |
|
1620 |
nm |
|
|
Quá tải bộ thu |
Pol |
-8 |
|
|
dBm |
3 |
|
Độ nhạy RX |
Sen |
|
|
-32 |
dBm |
3 |
|
RX_LOS Khẳng định |
LOS A |
-40 |
|
|
dBm |
|
|
RX_LOS Hủy khẳng định |
LOS D |
|
|
-32 |
dBm |
|
|
RX_LOS Trễ |
LOS H |
0.5 |
|
|
dB |
|
|
Thông số kỹ thuật chung: |
||||||
|
Tốc độ dữ liệu |
BR |
|
1.063/1.25 |
|
Gb/s |
|
|
Tỷ lệ lỗi bit |
BER |
|
|
10-12 |
|
|
|
Chiều dài liên kết được hỗ trợ tối đa trên 9/125μm SMF@1.25Gb/s |
LMAX |
|
120 |
|
km |
|
|
Ngân sách hệ thống tổng |
LB |
24 |
|
|
dB |
|
Ứng dụng
Các hệ thống truyền dẫn quang khácGigabit Ethernet
Các hệ thống truyền dẫn quang khácChuyển mạch Fiber Channel Cơ sở hạ tầng
Các hệ thống truyền dẫn quang khácGiao diện Router/Server Ø
Các hệ thống truyền dẫn quang khác
