Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Số mô hình: LNK-CSFP-10GXX-80
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 PC
Giá bán: Có thể đàm phán
chi tiết đóng gói: Bao bì carton
Thời gian giao hàng: 3-12 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Liên minh phương Tây, Moneygram, PayPal
Khả năng cung cấp: 1000 PC/tháng
Nhiệt độ bảo quảnNhiệt độ bảo quản: |
-40 ~ 85 ° C. |
Điện áp cung cấp tối đa: |
-0,5 ~ 4V |
Độ ẩm tương đối: |
0 ~ 85% |
Trường hợp nhiệt độ hoạt động: |
0~70°C |
Nguồn cung hiện tại: |
600mA |
Tiêu thụ năng lượng: |
2W |
Nhiệt độ bảo quảnNhiệt độ bảo quản: |
-40 ~ 85 ° C. |
Điện áp cung cấp tối đa: |
-0,5 ~ 4V |
Độ ẩm tương đối: |
0 ~ 85% |
Trường hợp nhiệt độ hoạt động: |
0~70°C |
Nguồn cung hiện tại: |
600mA |
Tiêu thụ năng lượng: |
2W |
Ưu điểm
Ø Hỗ trợ tốc độ bit từ 9.95 đến 11.3Gb/s tốc độ
Ø Có thể cắm nóng
Ø Đầu nối LC song công đầu nối
Ø 1470～1610nm CWDM EML máy phát, APD bộ dò ảnh
Ø Liên kết SMF lên đến 80km
Ø Giao diện 2 dây cho các thông số kỹ thuật quản lý tuân thủ SFF 8472 kỹ thuật số chẩn đoán giám sát giao diện
Ø Nguồn điện: +3.3V
Ø Điện tiêu thụ<2W
Ø Nhiệt độ Phạm vi: 0~ 70°C
Ø Tuân thủ RoHS
Tổng quan

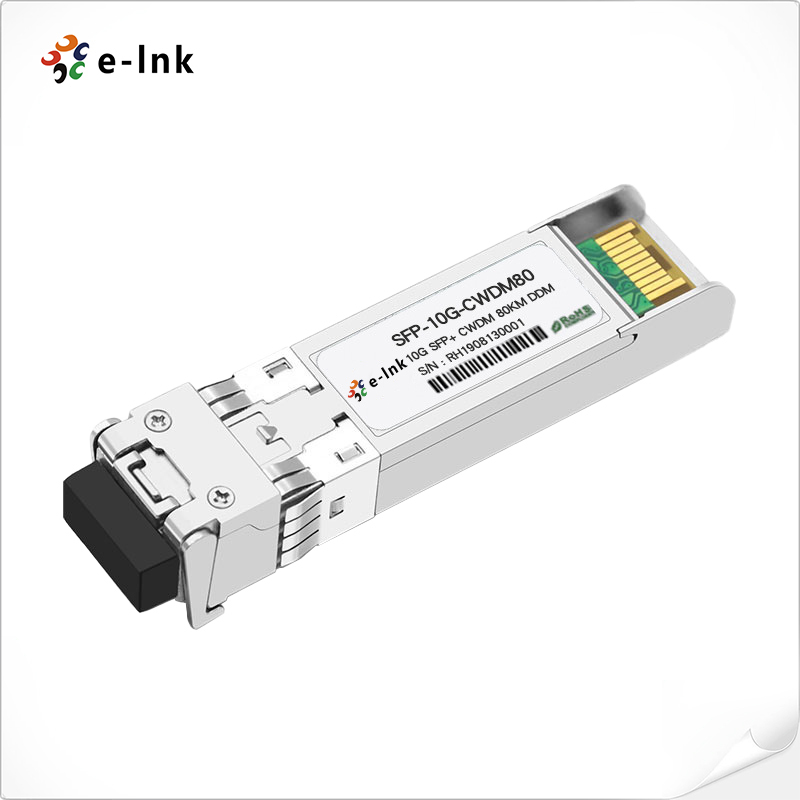

LNK-CSFP-10Gxx-80 của E-LINK là một mô-đun thu phát quang 10Gb/s rất nhỏ gọn cho các ứng dụng truyền thông quang nối tiếp ở tốc độ 10Gb/s. LNK-CSFP-10Gxx-80 chuyển đổi luồng dữ liệu điện nối tiếp 10Gb/s thành tín hiệu đầu ra quang 10Gb/s và tín hiệu đầu vào quang 10Gb/s thành luồng dữ liệu điện nối tiếp 10Gb/s. Giao diện điện 10Gb/s tốc độ cao hoàn toàn tuân thủ thông số kỹ thuật SFI.
Máy phát CWDM EML 1470 ～ 1610nm hiệu suất cao và bộ thu APD độ nhạy cao cung cấp hiệu suất vượt trội cho các ứng dụng Ethernet ở các liên kết lên đến 80km. Mô-đun SFP+ tuân thủ SFF-8431, SFF-8432 và IEEE 802.3ae 10GBASE-ZR. Các chức năng chẩn đoán kỹ thuật số có sẵn thông qua giao diện nối tiếp 2 dây, như được chỉ định trong SFF-8472. Yếu tố hình thức tuân thủ SFP hoàn toàn cung cấp khả năng cắm nóng, nâng cấp cổng quang dễ dàng và phát xạ EMI thấp.
Chỉ số kỹ thuật
|
Thông số |
Ký hiệu |
Tối thiểu |
Điển hình |
Tối đa |
Đơn vị |
Ghi chú |
|
Phần máy phát: |
||||||
|
Bước sóng trung tâm |
λc |
λ-6.5 |
|
λ+6.5 |
nm |
|
|
độ rộng phổ |
△λ |
|
|
1 |
nm |
|
|
Công suất quang trung bình |
Pavg |
0 |
|
+4 |
dBm |
1 |
|
Công suất tắt laser |
Poff |
|
|
-30 |
dBm |
|
|
Tỷ lệ tuyệt chủng |
ER |
8.2 |
|
|
dB |
|
|
Phạt tán xạ máy phát |
TDP |
|
|
3.0 |
dB |
2 |
|
Độ ồn cường độ tương đối |
Rin |
|
|
-128 |
dB/Hz |
3 |
|
Dung sai mất mát phản xạ quang học |
|
20 |
|
|
dB |
|
|
Phần máy thu: |
||||||
|
Bước sóng trung tâm |
λr |
1260 |
|
1620 |
nm |
|
|
Độ nhạy máy thu (OMA) |
Sen |
|
|
-23 |
dBm |
4 |
|
Độ nhạy chịu tải (OMA) |
SenST |
|
|
-21 |
dBm |
4 |
|
Los Assert |
LOSA |
-34 |
|
- |
dBm |
|
|
Los Dessert |
LOSD |
|
|
-24 |
dBm |
|
|
Los Hysteresis |
LOSH |
0.5 |
|
|
dB |
|
|
Quá tải |
Sat |
-7 |
|
|
dBm |
5 |
|
Độ phản xạ máy thu |
Rrx |
|
|
-12 |
dB |
|
Ứng dụng
Ø 10GBASE-ZR/ZW Ethernet
Ø Sonet OC-192/SDH
Ø Kênh sợi quang 10G kênh
Ø Mạng CWDM
