Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Số mô hình: Loại thương mại: LNK-BSFP-1.25G-60CU Loại công nghiệp: LNK-BSFP-1.25G-L60CU
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 PC
Giá bán: Có thể đàm phán
chi tiết đóng gói: Bao bì carton
Thời gian giao hàng: 3-12 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Liên minh phương Tây, Moneygram, PayPal
Khả năng cung cấp: 1000 PC/tháng
Trở kháng vi sai đầu vào: |
90 ~ 110Ω |
Đầu vào dữ liệu Viêm chênh lệch: |
400 ~ 1800mV |
Thời gian tăng/giảm quang học (20%~ 80%): |
0,26ns |
Công suất đầu ra trung bình: |
-2 ~+3dbm |
Chiều rộng quang phổ (RMS): |
1nm |
Bước sóng trung tâm: |
1470 ~ 1510nm |
Trở kháng vi sai đầu vào: |
90 ~ 110Ω |
Đầu vào dữ liệu Viêm chênh lệch: |
400 ~ 1800mV |
Thời gian tăng/giảm quang học (20%~ 80%): |
0,26ns |
Công suất đầu ra trung bình: |
-2 ~+3dbm |
Chiều rộng quang phổ (RMS): |
1nm |
Bước sóng trung tâm: |
1470 ~ 1510nm |
Advantages
¨ Dual data-rate of 1.25Gbps/1.063Gbps operation
¨ 1490nm DFB laser and PIN photodetector for 60km transmission
¨ Compliant with SFP MSA and SFF-8472 with simplex SC
¨ Digital Diagnostic Monitoring: Internal Calibration or External Calibration
¨ Compatible with SONET OC-24-LR-1
¨ Compatible with RoHS
¨ +3.3V single power supply
¨ Operating case temperature range of 0°C to +70°C (Commercial) or -40°C to +85°C (Industrial)
Overview

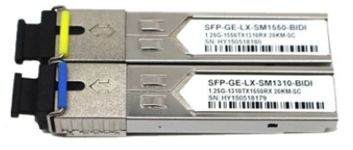

The SFP-BIDI transceivers are high performance, cost effective modules supporting dual data-rate of 1.25Gbps/1.0625Gbps and 60km transmission distance with SMF.
The transceiver consists of three sections: a DFB laser transmitter, a PIN photodiode integrated with a trans-impedance preamplifier (TIA) and MCU control unit. All modules satisfy class I laser safety requirements.
The transceivers are compatible with SFP Multi-Source Agreement (MSA) and SFF-8472. For further information, please refer to SFP MSA.
Technical Indexes
|
Parameter |
Symbol |
Min |
Typical |
Max |
Unit |
Notes |
||
|
Transmitter |
||||||||
|
Centre Wavelength |
λc |
1470 |
1490 |
1510 |
nm |
|
||
|
Spectral Width (-20dB) |
∆λ |
|
|
1 |
nm |
|
||
|
Side Mode Suppression Ratio |
SMSR |
30 |
|
|
dB |
|
||
|
Average Output Power |
Pout |
-2 |
|
+3 |
dBm |
1 |
||
|
Extinction Ratio |
ER |
9 |
|
|
dB |
|
||
|
Optical Rise/Fall Time (20%~80%) |
tr/tf |
|
|
0.26 |
ns |
|
||
|
Data Input Swing Differential |
VIN |
400 |
|
1800 |
mV |
2 |
||
|
Input Differential Impedance |
ZIN |
90 |
100 |
110 |
Ω |
|
||
|
TX Disable |
Disable |
|
2.0 |
|
Vcc |
V |
|
|
|
Enable |
|
0 |
|
0.8 |
V |
|
||
|
TX Fault |
Fault |
|
2.0 |
|
Vcc |
V |
|
|
|
Normal |
|
0 |
|
0.8 |
V |
|
||
|
Receiver |
||||||||
|
Centre Wavelength |
λc |
1530 |
|
1570 |
nm |
|
||
|
Receiver Power Low |
|
|
|
-25 |
dBm |
3 |
||
|
Receiver Power High |
|
0 |
|
|
dBm |
3 |
||
|
Receiver Overload |
|
0 |
|
|
dBm |
3 |
||
|
LOS De-Assert |
LOSD |
|
|
-25 |
dBm |
|
||
|
LOS Assert |
LOSA |
-35 |
|
|
dBm |
|
||
|
LOS Hysteresis |
|
1 |
|
4 |
dB |
|
||
|
Data Output Swing Differential |
Vout |
400 |
|
1800 |
mV |
4 |
||
|
LOS |
High |
2.0 |
|
Vcc |
V |
|
||
|
Low |
|
|
0.8 |
V |
|
|||
Ordering Information
|
Part Number |
Product Description |
|
LNK-BSFP-1.25G-60CU |
1.25Gbps SFP Bi-Directional Transceiver, 1490TX/1550RX, SC 60km, 0°C~+70°C,With Digital Diagnostic Monitoring |
|
LNK-BSFP-1.25G-L60CU |
1.25Gbps SFP Bi-Directional Transceiver, 1490TX/1550RX, SC 60km,-40°C~+85°C,With Digital Diagnostic Monitoring |
