Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: E-link
Số mô hình: Loại thương mại: LNK-BSFP-1.25G-3CD Loại công nghiệp: LNK-BSFP-1.25G-L3CD
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 PC
Giá bán: Có thể đàm phán
chi tiết đóng gói: Bao bì carton
Thời gian giao hàng: 3-12 ngày làm việc
Điều khoản thanh toán: L/C, T/T, Liên minh phương Tây, Moneygram, PayPal
Khả năng cung cấp: 1000 PC/tháng
Trở kháng vi sai đầu vào: |
90 ~ 110Ω |
Đầu vào dữ liệu Viêm chênh lệch: |
400 ~ 1800mV |
Thời gian tăng/giảm quang học (20%~ 80%): |
0,26ns |
Công suất đầu ra trung bình: |
-10~-4dBm |
Chiều rộng quang phổ (RMS): |
1nm |
Bước sóng trung tâm: |
1530 ~ 1570nm |
Trở kháng vi sai đầu vào: |
90 ~ 110Ω |
Đầu vào dữ liệu Viêm chênh lệch: |
400 ~ 1800mV |
Thời gian tăng/giảm quang học (20%~ 80%): |
0,26ns |
Công suất đầu ra trung bình: |
-10~-4dBm |
Chiều rộng quang phổ (RMS): |
1nm |
Bước sóng trung tâm: |
1530 ~ 1570nm |
Ưu điểm
¨ Hoạt động với tốc độ dữ liệu kép 1.25Gbps/1.063Gbps
¨ Laser DFB 1550nm và photodiode PIN cho truyền dẫn 3km
¨ Tuân thủ SFP MSA và SFF-8472 với đầu nối SC simplex
¨ Giám sát chẩn đoán kỹ thuật số: Hiệu chuẩn nội bộ hoặc Hiệu chuẩn bên ngoài
¨ Tương thích với SONET OC-24-LR-1
¨ Tương thích với RoHS
¨ Nguồn điện đơn +3.3V
¨ Phạm vi nhiệt độ hoạt độngThương mại: 0°C đến +70°C Công nghiệp: -40°C đến +85°C
Tổng quan

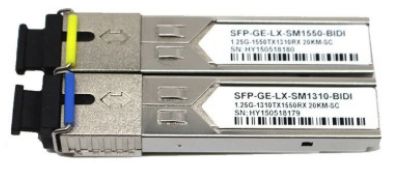

Bộ thu phát SFP-BIDI là các mô-đun hiệu suất cao, tiết kiệm chi phí, hỗ trợ tốc độ dữ liệu kép 1.25Gbps/1.0625Gbps và khoảng cách truyền 3km với SMF.
Bộ thu phát bao gồm ba phần: một bộ phát laser DFB, một photodiode PIN được tích hợp với bộ tiền khuếch đại trở kháng (TIA) và bộ điều khiển MCU. Tất cả các mô-đun đều đáp ứng các yêu cầu an toàn laser loại I.
Các bộ thu phát tương thích với Thỏa thuận đa nguồn (MSA) SFP và SFF-8472. Để biết thêm thông tin, vui lòng tham khảo SFP MSA.
Chỉ số kỹ thuật
|
Thông số |
Ký hiệu |
Tối thiểu |
Điển hình |
Tối đa |
Đơn vị |
Ghi chú |
||
|
Máy phát |
||||||||
|
Bước sóng trung tâm |
λc |
1530 |
1550 |
1570 |
nm |
|
||
|
Độ rộng quang phổ (-20dB) |
∆λ |
|
|
1 |
nm |
|
||
|
Tỷ lệ triệt chế độ bên |
SMSR |
30 |
|
|
dB |
|
||
|
Công suất đầu ra trung bình |
Pout |
-10 |
|
-4 |
dBm |
1 |
||
|
Tỷ lệ tuyệt chủng |
ER |
10 |
|
|
dB |
|
||
|
Thời gian tăng/giảm quang học (20%~80%) |
tr/tf |
|
|
0.26 |
ns |
|
||
|
Dao động đầu vào dữ liệu vi sai |
VIN |
400 |
|
1800 |
mV |
2 |
||
|
Trở kháng vi sai đầu vào |
ZIN |
90 |
100 |
110 |
Ω |
|
||
|
TX Vô hiệu hóa |
Vô hiệu hóa |
|
2.0 |
|
Vcc |
V |
|
|
|
Bật |
|
0 |
|
0.8 |
V |
|
||
|
TX Lỗi |
Lỗi |
|
2.0 |
|
Vcc |
V |
|
|
|
Bình thường |
|
0 |
|
0.8 |
V |
|
||
|
Máy thu |
||||||||
|
Bước sóng trung tâm |
λc |
1260 |
|
1360 |
nm |
|
||
|
Độ nhạy máy thu |
|
|
|
-22 |
dBm |
3 |
||
|
Quá tải máy thu |
|
-3 |
|
|
dBm |
3 |
||
|
LOS De-Assert |
LOSBộ thu phát song hướng SFP 1.25Gbps, 1550TX/1310RX, |
|
|
-24 |
dBm |
|
||
|
LOS Assert |
LOSA |
-36 |
|
|
dBm |
|
||
|
LOS Hysteresis |
|
1 |
|
4 |
dB |
|
||
|
Dao động đầu ra dữ liệu vi sai |
Vout |
400 |
|
1800 |
mV |
4 |
||
|
LOS |
Cao |
2.0 |
|
Vcc |
V |
|
||
|
Thấp |
|
|
0.8 |
V |
|
|||
Thông tin đặt hàng
|
Phần SốMô tả sản phẩm |
LNK-BSFP-1.25G-3C |
|
DBộ thu phát song hướng SFP 1.25Gbps, 1550TX/1310RX, |
SC 3km,-40°C°C,Với Giám sát chẩn đoán kỹ thuật số |
|
CDBộ thu phát song hướng SFP 1.25Gbps, 1550TX/1310RX, |
SC 3km,-40°C°C,Với Giám sát chẩn đoán kỹ thuật số |
